測量結果

數學運算菜單中的跟蹤功能可用于解調 PWM 信號，并將波形顯示為數學跡線。這樣最多可同時顯示五個跟蹤曲線。

用戶還可以根據提取的跟蹤波形進行進一步分析。RTM3000 和 RTA4000 的跟蹤功能有助于用戶將每個光標置于跟蹤波形，并對其應用所有可用的數學運算選項。用戶還可以在跟蹤波形上應用所有可用測量，例如 RMS 或頻率測量（獲取轉動頻率的信息），并可查看每次測量的統計評估結果。

完成測量和分析之后，用戶可以獲得更深度的信息，例如調制周期的重復間隔或每個測量值出現的寬度數量。用戶可以使用這些信息來查找控制算法錯誤、探究控制器行為，或者觀察啟動和關閉行為。這將有助于用戶深入了解 PWM 信號的實際情況。用戶還可以輕松、快速地將截圖、波形、統計結果或完整設置保存到 USB 設備或通過 LAN 保存到電腦，以便生成報告。

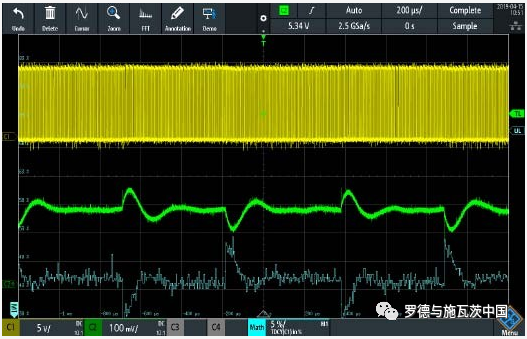

通過C1開關模式和C2輸出測量解調降壓變換器的單極性PWM信號

摘要

RTM3000 和 RTA4000 示波器具備強大的跟蹤功能，能夠顯示各種應用中隨時間變化的任何 PWM 信號。此功能將提供每個周期中 PWM 信號的詳細信息，并顯示任何意外異常。

此外，RTM3000 和 RTA4000 還具備其他測量功能、10 位模數轉換器、深存儲以及分段存儲功能，是一款經濟實惠、節省時間的解決方案。這兩款示波器均可協助工程師靈活設計數模轉換器、直流-直流電源和逆變器，例如直流電機的變頻驅動器和三相電機驅動器。

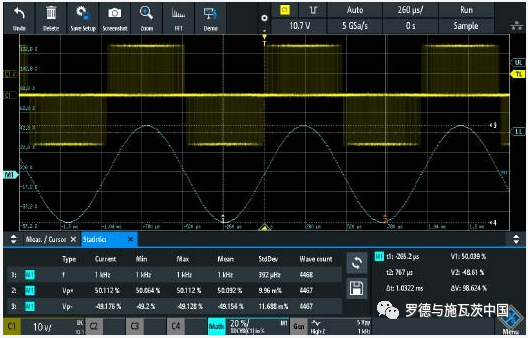

通過測量、統計結果和光標解調雙極性PWM信號

完成測量和分析之后，用戶可以獲得更深度的信息，例如調制周期的重復間隔或每個測量值出現的寬度數量。用戶可以使用這些信息來查找控制算法錯誤、探究控制器行為，或者觀察啟動和關閉行為。這將有助于用戶深入了解PWM信號的實際情況。用戶還可以輕松、快速地將截圖、波形、統計結果或完整設置保存到USB設備或通過LAN保存到電腦，以便生成報告。
