國家信息光電子創新中心等光通訊產業引領者將羅德與施瓦茨（以下簡稱“R&S公司”）和六幺四科技開發的ZNA-GOCA方案與其研發測試和生產篩選平臺完成集成整合，并正式應用于400G光芯片產品的頻域測試。

5G通信和大數據中心等系統對數據流量需求大幅攀升，帶動了對數據傳輸?shù)母咝枨螅?00G將是新一代數據中心和骨干網建設的大勢所趨。400G光模塊是400G系統的核心部件，其主要功能是光電轉換：在發送端將電信號轉變成光信號，再通過光纖進行傳送，到了接收端再將光信號轉變成電信號。400G光模塊芯片則是形成400G光模塊的基礎，是400G系統競爭的關鍵制高點。

光模塊芯片的頻域測試，是測量和評估光模塊芯片頻域帶寬、反射、群延時等特性的關鍵測試步驟，是晶片在片測試、器件封裝測試等工藝流程中的必須工序。

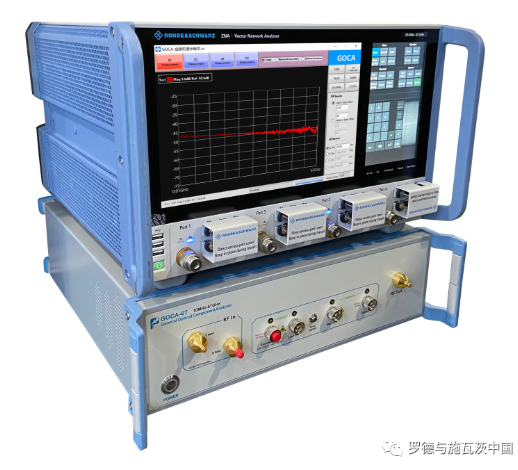

R&S公司和六幺四科技（Newkey Photonics）合作開發和推出的400G光模塊芯片頻域測試方案ZNA-GOCA，將R&S公司的矢量網絡分析儀ZNA和六幺四科技的光電底座GOCA67進行硬件和軟件集成，形成一套精確、穩定、高效的光模塊芯片頻域測試方案。

ZNA-GOCA光模塊芯片頻域測試方案

ZNA-GOCA光模塊芯片頻域測試方案采用“微波光子技術”，突破了傳統方法對測量分辨率和相位精確度的限制，實現微波頻譜掃描向光波光譜掃描的映射，配合電-光、光-電和光-光校準技術，實現大帶寬、高精度、高分辨率的元器件頻譜響應測試。在頻率分辨率、幅度分辨率、相位精確度和動態范圍等關鍵參數上，均實現大幅度提升。

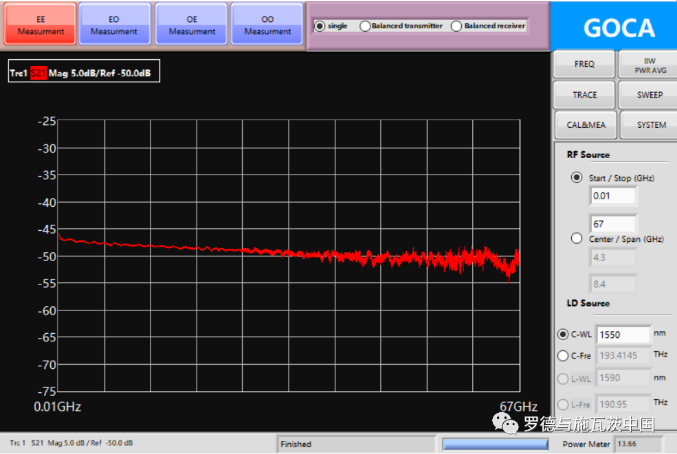

ZNA-GOCA光模塊芯片頻域測試軟件界面

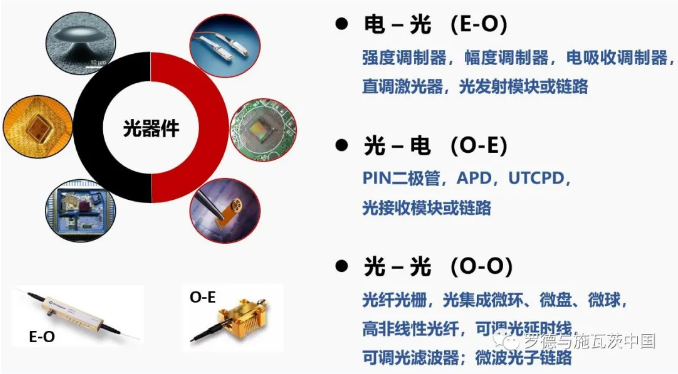

ZNA-GOCA光模塊芯片頻域測試的測試對象包括：（1）電光器件。如強度調制器（如馬赫增德?tīng)栒{(diào)制器）、幅度調制器、電吸收調制器、直調激光器、光發射模塊或鏈路等；（2）光電器件。如PIN光電二極管、雪崩光電二極管（APD）、單行載流子光電二極管（UTC PD）、光接收模塊或鏈路等；（3）光光器件。如光纖、光纖光柵、光集成微環/盤/球、高非線性光纖、可調光延時線、可調光濾波器、微波光子鏈路等?？蓽y(cè)參數包括：S參數，3dB截止頻率，群延時，差分和共模參數等。

典型測試結果如下

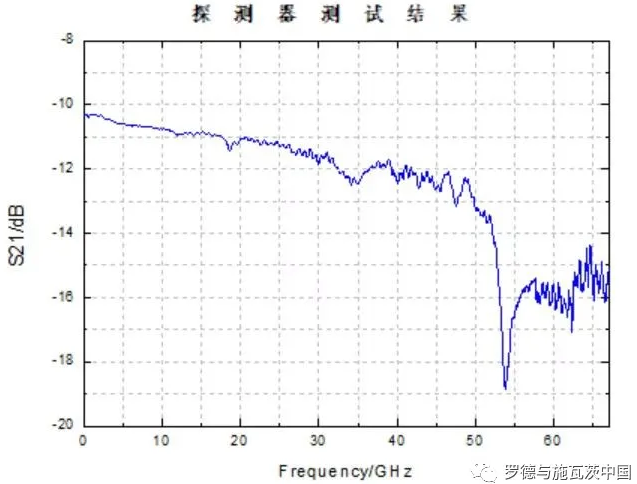

I. 光-電器件（待測件：50GHz高速光電探測器）

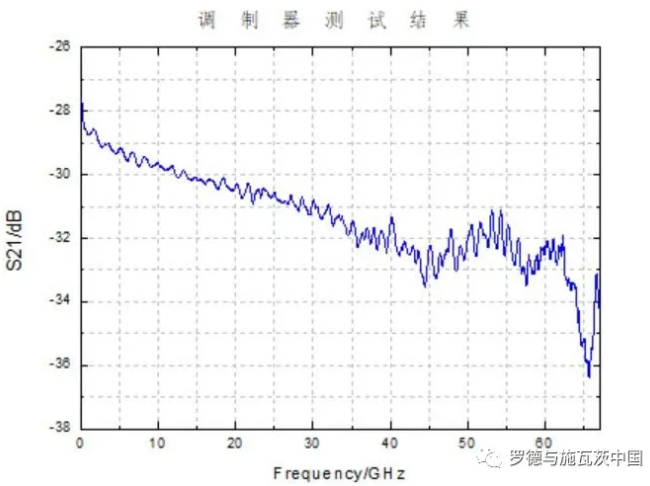

II.電-光器件（待測件：50Gbps高速電光調制器）

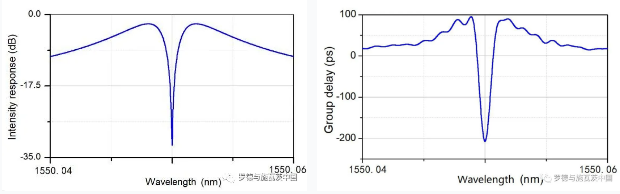

III. 光-光器件測量（待測件：光微環芯片）
