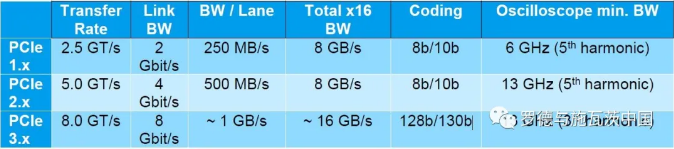

隨著數據速率的提升，基于PCI Express（PCIe）3.0架構下的產品設計可以達到單信道單向數據傳輸速率1GB/s的水平，這也意味著：在16條雙向通道完全打開的情況下，其數據傳輸速率能夠達到32GB/s。這是多么令人興奮的數字呀！當然，它所面臨的測試挑戰也是巨大的。

早在2017年初，R&S就推出了適用于Gen 1.1和2.0（最高2.5 GT / s）的PCIe解決方案?，F(xiàn)在，產品再次擴展到更快的速度，即Gen 2（最高5.0 GT / s）和Gen 3（最高8.0 GT / s）。

PCIe 3.0

這些測試都是通過帶有RTP-K83選件的RTP134和RTP164示波器實現的。

PCIe一致性測試同樣借助于Intel SigTest工具來處理和驗證示波器采集的波形。ScopeSuite完全集成了此工具，自動采集波形和生成測試報告。此外，該選件還包含參考時鐘測試。

RTP-K83選件支持對PCIe附加卡以及系統主板的測試。當然，集成的AWG（RTP-B6）功能在這個測試中同樣發揮了重要作用，它可以切換DUT傳輸一致性測試模式。

特別提示：對于PCIe一致性測試，需要專用測試夾具，大家可以從PCI-SIG組織購買（www.pci-sig.org）。

如果一致性測試出錯，RTP為調試總線提供了獨有功能，如帶硬件時鐘數據恢復的實時16 Gbps高速串行碼型觸發選件。RTP具備高速串行碼型觸發功能，能夠針對從串行信號中提取的嵌入式時鐘進行觸發，主要通過基于硬件的時鐘數據恢復 (CDR) 實現此操作。在這里，CDR功能支持的最大標稱數據率達到8 Gbps或16 Gbps。

4、快速眼圖模板測試和直方圖

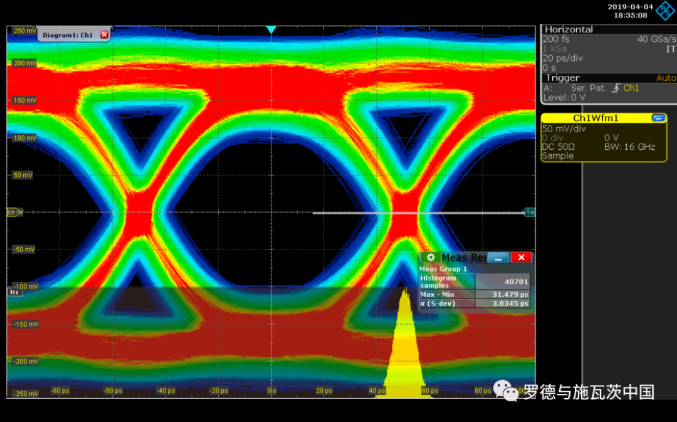

對于高速數據傳輸，不僅要檢測發送端的信號質量，接收端的信號質量也屬于必測項。尤其是PCIe 3.0的數據傳輸速率已經達到8.0 GT / s，為了確保整個系統的正常工作，通常用眼圖模板測試和直方圖來表征信號傳輸?shù)馁|(zhì)量。借助RTP示波器，模板測試和直方圖顯示基于硬件加速完成，可以快速提供準確統計結果，并且快速確定信號異常和意外結果。這個測試只需幾個步驟，用戶就能直接在顯示器上定義新模板，每個模板最多包括八個分段。RTP示波器的直方圖適用于輸入信號電平（垂直）或時基轉換處（水平），以便分析噪聲和抖動。每個直方圖的統計數據可與其他測量功能一起顯示。

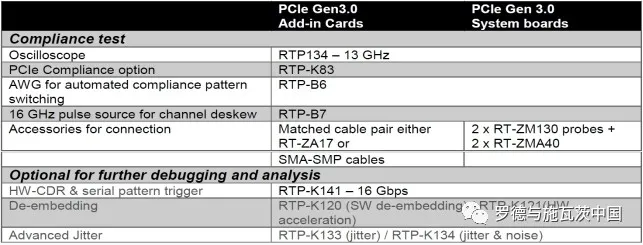

針對PCIe3.0測試，R&S同樣給出了推薦配置：

最后，鄭重地跟你說一句：RTP是首款提供實時高性能信號完整性的緊湊型儀器，你值得擁有！
