雙碳目標下，致遠電子矚目能源結構升級，助力發電設備測試。面向光伏、風電行業推出全新VRT電壓穿越測試軟件，化繁為簡，精準快速。
帶你速覽什么是電壓穿越？
電壓穿越測試是一種面向光伏、風力發電機組的電網異常模擬測試，具體分為高/低電壓穿越兩種，我們以光伏發電站的低電壓穿越為例進行介紹。

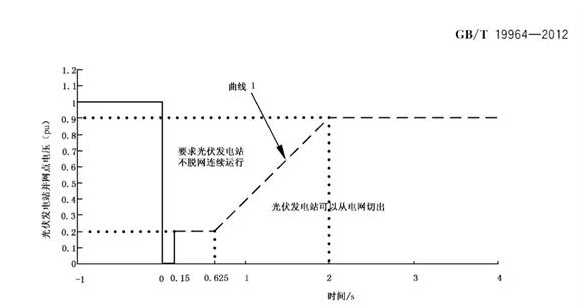

我國《光伏發電站接入電力系統技術規定》對低穿要求如下：
光伏發電站并網點電壓跌至0時,光伏發電站應能不脫網連續運行0.15s；
光伏發電站并網點電壓跌至曲線1以下時,光伏發電站可以從電網切出。
簡單來說就是：逆變器在電網電壓跌落后，能不能在規定時間內不脫網運行，并且提供無功電流支撐電網。
對測試人員來說，則需要精準獲取電壓穿越測試過程的電壓電流波形數據，并對區間內的電參數進行計算并評估設備是否符合標準要求。
新一代VRT電壓穿越測試軟件
1、視圖界面
﹒波形實時滾動記錄
VRT在線分析時，支持自動滾屏，波形從右到左滾動，屏幕右側實時顯示最新波形，可同時觀測16路波形，測試動態一看便知。
﹒長時間波形記錄
VRT可連續測試3000s以上，支持實時分析或離線加載波形長時記錄數據。便于耐久性測試，實現波形實時顯示、分析。此外通過縮放和平移波形可以輕松操作波形，方便快速查看重點關注的波形段。
﹒200余項參數選擇
VRT同時支持單相/三相測試，三相測量中可選高達200余項參數進行波形選擇，免除工程師二次計算的困擾。
2、測量功能
﹒靈活光標調用
VRT支持固定/相對兩種光標模式，拖動光標時即可實時計算更新，實時測量值查看。
﹒豐富測量功能
波形計算項自動測量，支持屏幕上捕獲的所有波形進行測量，可實時顯示當前值、最大值、最小值和Delta值及斜率等。
3、數據保存
VRT支持多種標準格式導出，提供用戶測試測量數據。
﹒工程文件：配置和測量數據保存為工程文件，支持測量過程工程文件導入和導出；
﹒數據文件：自由導出光標區間內的波形數據到CSV文件；
﹒屏幕截圖：Capture截取完整視圖界面。
