摘要

本文主要介紹了常見的窗函數以及窗函數有什么用，以及在實時頻譜分析中，該如何選擇合適的加窗方式。

隨著無線通信的逐步發展，帶來的是頻譜環境的越發復雜與豐富，高度的信號變化性使得短時間內信號不再是一成不變。低功率、瞬時性、寬頻帶的特性使得傳統的掃頻式頻譜分析儀有所局限。以目前火熱的UWB定位技術來講，發射能量往往低于-40 dBm/MHz，UWB不使用載波，而是使用短的能量脈沖序列（ns級以下），頻域上帶寬很寬，因此如果想要觀測解析這樣的信號，對于掃頻儀來講就分外吃力。

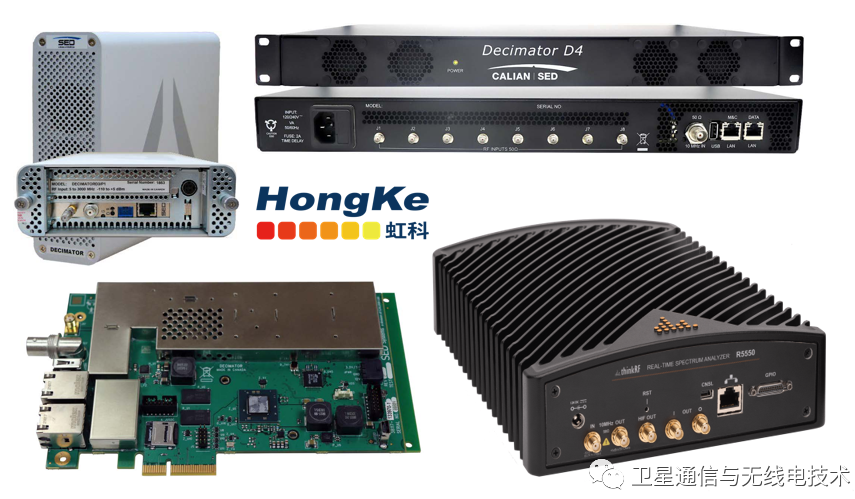

因此，實時頻譜分析儀逐漸占據了市場。而實時頻譜分析儀需要面對的信號依舊是有挑戰性的，為了能夠適應不同的信號，實時頻譜分析儀在FFT的加窗類型中會給出不同的窗函數，以便在需要的時候?yàn)橛脩籼峁┝藬U(kuò)展分析能力。

但是很多時候，多種多樣的窗函數會讓人感到迷惑，并不知道針對自己需要觀測的信號，該如何進行選擇，本文將從常見窗函數的角度出發，用盡可能直觀的方式解讀如何為頻譜分析儀選擇合適的加窗方式。

為什么使用窗函數？

首先我們要清楚，數字信號處理（DSP）中很重要的一個內容，也是承載數模轉換的基礎部分是傅立葉變換（Fourier Transform）。從傅里葉實現的機制來看，傅里葉變換都是針對正無窮大和負無窮大的信號，即信號的的長度是無窮大的，但是這對于計算機處理來說是不可能完成的，那么有沒有針對長度有限的傅里葉變換呢？沒有。因此，為了讓計算機實現FFT，就必須將無線信號截取成一段有限長的信號后進行周期延拓，再進行傅立葉變換。

在這個過程中，當截?cái)鄷r(shí)間不等于周期或周期的整數倍時，此時截?cái)嗪笤傺油貢r(shí)，幅值不連續，F(xiàn)FT時頻轉換之后的頻帶就將出現拖尾，此時我們就可以稱為頻譜能量泄露，幅度峰值下降，頻譜擴散。

很不幸的是，現實世界的操作中，大多數信號在截取時最終都是非周期截取，因此泄露是在計算機執行FFT的過程中很常見的一個現象。

窗函數就是為了解決這個問題而出現的，顧名思義，窗函數就是時域上一個寬度有限的信號起到了對無限信號進行截?cái)嗟淖饔?，使得FFT過程僅僅能處理截?cái)嗪蟆按皯簟眱?nèi)的信號。通過合理的窗函數進行截?cái)?，可以有效的減少泄露，需要強調的是，只要是進行了截?cái)?，就必然?huì)產生泄露，窗函數只是減少了泄露而做不到完全的消除。

有哪些窗函數？

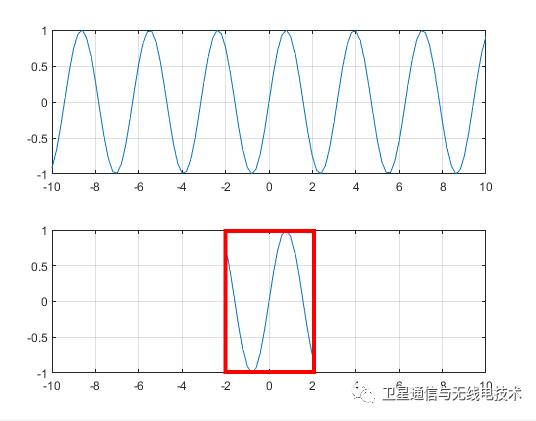

正如上文所說，窗函數實際上就是一個截取工具，用來將時域信號“框”起來一部分，再“展示”給FFT函數來進行處理，下面是一個例子：

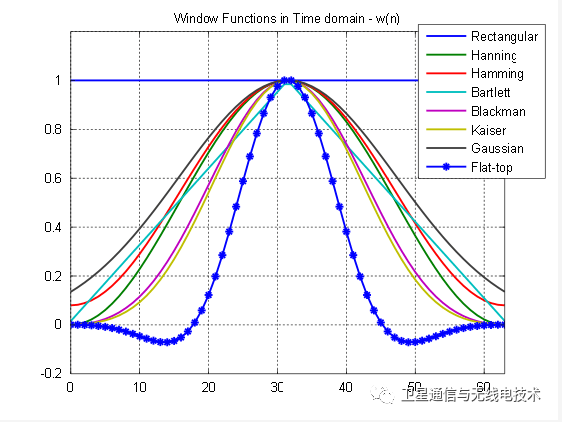

因此從這一點來看，所有的窗函數都具有相同的功能。不同的窗函數具有不同的頻譜特征，如何來對這些不同的窗函數做對比與定義呢？

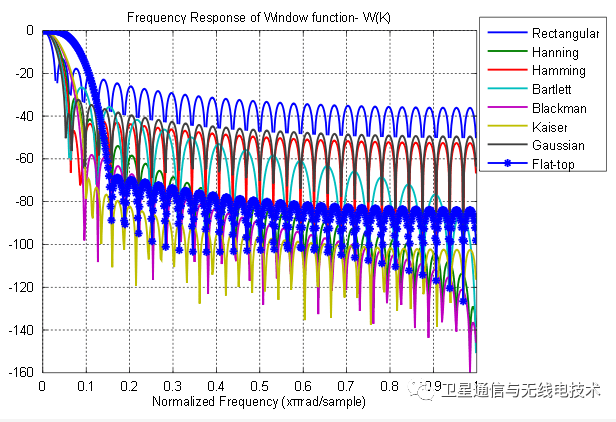

上圖是幾種窗函數在頻域的圖像，可以看到實際上盡管這些窗函數在時域上有不同的形態，但是從頻域的角度來看，我們都認為它具有較清晰的主瓣和旁瓣區別。盡管截取這一過程比較直觀的發生在時域，但是泄漏與窗函數的頻譜特征相關的，從頻譜特征能夠更方便的進行解釋：

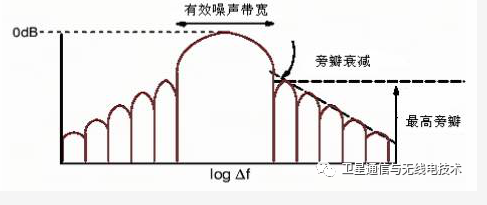

上圖是窗函數的典型頻譜特征圖，我們提取了這樣幾個頻域特征作為衡量不同窗函數之間的性能指標：最高旁瓣、主瓣等效噪聲帶寬、3dB帶寬、旁瓣衰減。
