泰克與百余位工程師溝通了解他們的調試工作習慣后，總結出一套完整的調試工作流程，讓我們一起看一看如何充分利用新一代示波器對復雜嵌入式系統進行快速，準確，高效的調試。

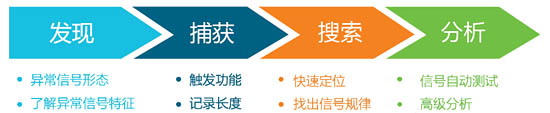

信號調試工作的四個階段
第一階段 發現異常
● 測試難點
無法確認異常信號的出現時間與情形
● 測試窘境
20分鐘甚至幾個小時，人要一直盯著查看或者需要操作者有豐富的經驗
● MDO3示波器的解決方法
- 無限余暉功能
- 快速捕獲功能
快速捕獲功能大大提升示波器捕獲異常的概率，縮短死區時間；無限余暉功能可以累積示波器波形，輕松發現隱藏的異常信號。
● 測試優勢
零門檻，一次設定20S，效率提升20倍
第二階段 捕獲信號
● 測試難點
普通的信號捕獲沒有問題，但對特殊信號觸發條件不熟悉
● 測試窘境
沒有特別的觸發條件，可能很大概率捕獲的不是想要的波形
● MDO3示波器的解決方法
- 強大的觸發功能
- 長存儲功能
十多種觸發結合10M長存儲，大大提升了信號捕獲的能力，更快，更準捕獲感興趣的波形。此外還增加了事件功能，即滿足條件的波形可以設定觸發后的動作，保存波形，停止采集，輸出信號等等
● 測試優勢
精準設定條件，準確捕獲波形，效率提升3倍
第三階段 定位信號
● 測試難點
經常會一次捕獲很多周期的波形，查看波形耗費很多時間
● 測試窘境
沒有搜索功能，幾千個周期的波形，一個一個查看， 可能花費10分鐘至半小時甚至更長時間
● MDO3示波器的解決方法
- 快速搜索功能
MDO 3和3000系列示波器都有的功能。3系MDO全新的觸摸式UI讓操作和統計更加高效
● 測試優勢
設置只需要10秒，即刻定位感興趣的波形位置，效率提升幾十倍
第四階段 測試分析
● 測試難點
測試波形的主要信號特征，如何實現定制化？使測試更快、更準、更靈活
● 測試窘境
測試多個項目可能需要花費3-5分鐘
● MDO3示波器的解決方法
- 自動測量功能
- 統計功能
- 自定義測試波形位置功能
MDO 3和3000系列示波器都有的功能。3系能一次測試最多8個項目，3K只能4個，效率提升至少一倍
● 測試優勢
一次多個項目效率提升一倍

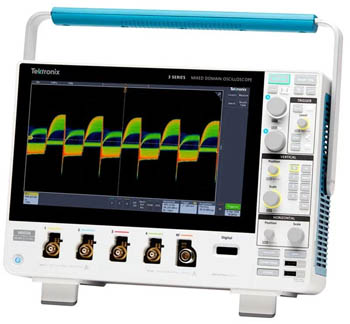

MDO3系列示波器
MDO3系列示波器已全面升級！屢獲殊榮的觸摸式界面將您的學習曲線變成階躍函數。獨特的內置頻譜分析功能由選配變?yōu)闃?biāo)配，其功能非常適合用于射頻分析。1GHz帶寬型號新升級為標配的2根或4根1GHz無源探頭，將1GHz示波器測試系統整體性能提升1倍，上升時間從700ps提升到350ps,可以測試幾十甚至幾百M(fèi)的高速信號。
