隨著各國光伏補貼的退坡，純光伏項目投資收益下降，光伏儲能系統成為越來越多人的選擇。而政策支持對于家庭儲能市場的促進作用在澳大利亞、德國等國家已經顯現。大都業內人士認為，儲能將和光伏的發展軌跡類似，初期成本居高不下，但規?；瘜⒆罱K帶來價格降低和市場爆發。對于大部分國內光伏從業者而言，家庭儲能還是個新的方向。

家庭儲能

家庭式光伏儲能逆變一體機是將光伏逆變器、蓄電池和控制器置于內部的集成一體系統，通過顯示屏方便快捷直觀的顯示工作狀態，參數修改并可以多種工作模式，方便使用。

光伏儲能主要分為三種工作模式：1）太陽能優先模式；2）AC電網優先模式；3）錯峰用電模式。

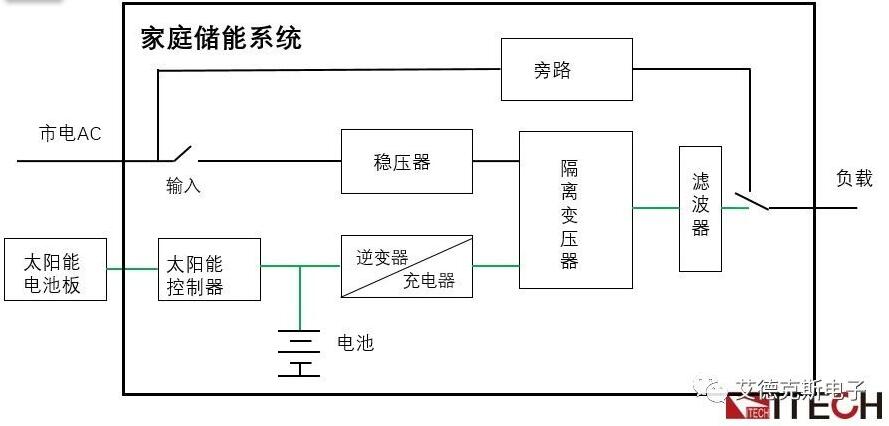

以太陽能優先模式為例，光伏儲能的原理見下圖：

1、當太陽能發出的電量可以滿足用戶負載時，則太陽能給負載供電，多余的太陽能給電池組充電；

2、當太陽能發出的電量不能夠滿足用戶負載時，由電池組補充給負載供電；

3、當電池剩余容（SOC）小于等于 10%時，系統會自動切換到市電給負載供電，并且會啟動市電給電池充電，同時太陽能給電池充電，直到電池充滿，充滿后系統自動切換到太陽能和電池給負載供電。

在家庭儲能系統中，微型逆變器是光伏技術的新突破，微型逆變器的使用讓光伏發電系統更加安全、高效、智能。不同于傳統的組串式逆變器系統，微型逆變器獨立的MPPT，可以使每一塊組件都達到最大的輸出功率，相比于相同條件下的傳統系統，可以多發高達25%的電。

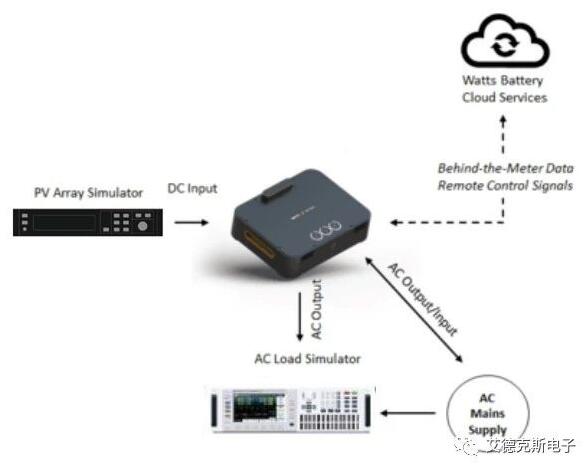

艾德克斯電子一直致力于功率電子產品為核心的測試解決方案，也為光伏儲能系統提出了完善的解決方案。以某客戶的測試需求為：

如上圖所示：

●使用IT-M3600回饋式源載系統+ PV-SIM軟件模擬太陽能電池板給微型逆變器供電，可完成不同法規EN50530/SANDIA/NB-T32004/CGC-GF004/CGC-GF035下MPPT效能測試；仿真不同溫度及照度下的I-V曲線等。

●而針對太陽能電池板和組件的測試，ITECH提供采樣率達50KHz的負載，可為用戶充分驗證全天的IV輸出特性曲線，并保存和記錄所有數據，便于后期分析。

●此外，后端的IT8600交流電子負載，可以模擬各種家用電器，用于測試其輸出性能。
