對比在 使用數字示波器 DS6104 測量交流信號的幅值和相位[1] 中時基使用示波器測量的結果,可以看到,在 ts<0.002s 的時候,所得到的誤差與仿真的結果僅此,但當 ts 大于 0.002 之后,所得到的誤差就呈現了規律的鋸齒波的形狀。對于這個現象現在還無法解釋。
2. 加窗口之后對應的誤差
通過對數據增加三角窗和 Hanning 窗口[2] 加權處理,來評估時基對參數計算誤差。
(1)增加參加窗口

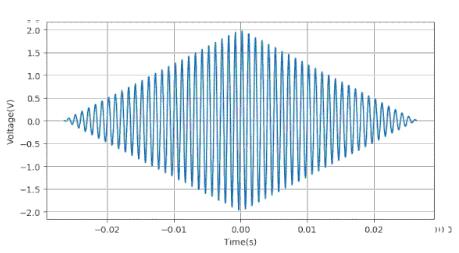

▲ 增加三角窗口

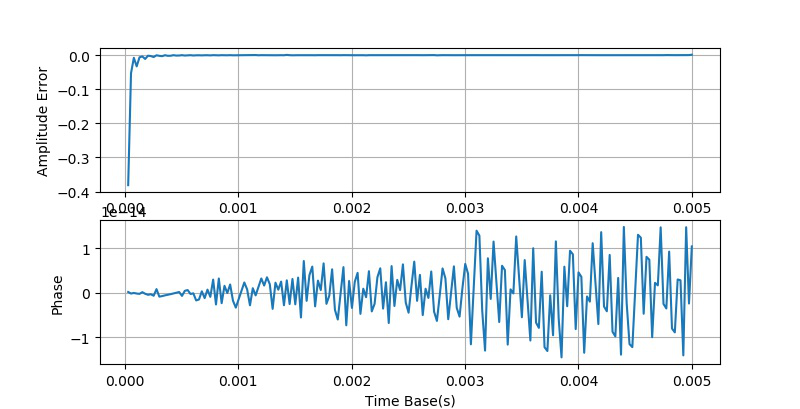

▲ 使用三角窗對采集數據進行處理之后的幅值誤差和相位
疑問:為何三角窗口對于相位影響這么大?
猜測: 可能這個問題來自于對信號的量化誤差所帶來的。

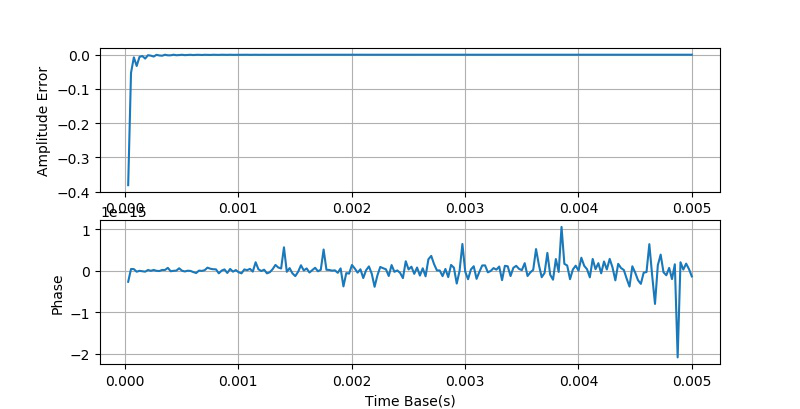

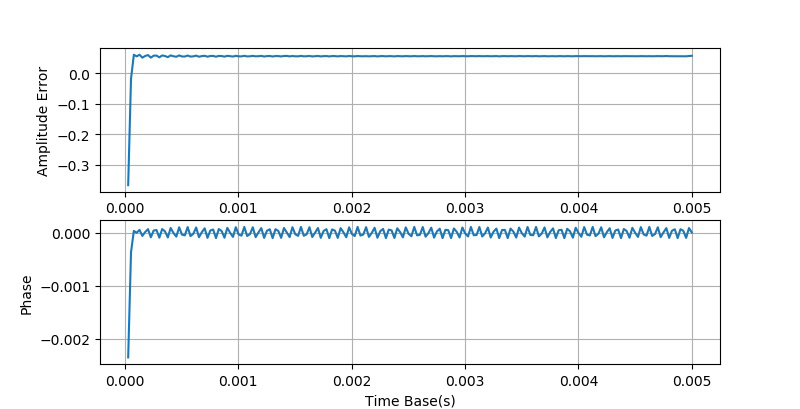

▲ 將量化 8bit 去掉之后,使用三角窗口加權數據所得到的復制誤差和相位
(2)增加 Hanning 窗口

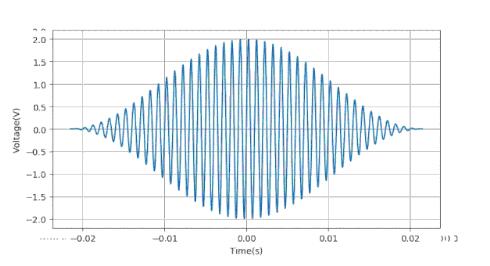

▲ 對數據施加 Hanning 窗口對應的信號波形

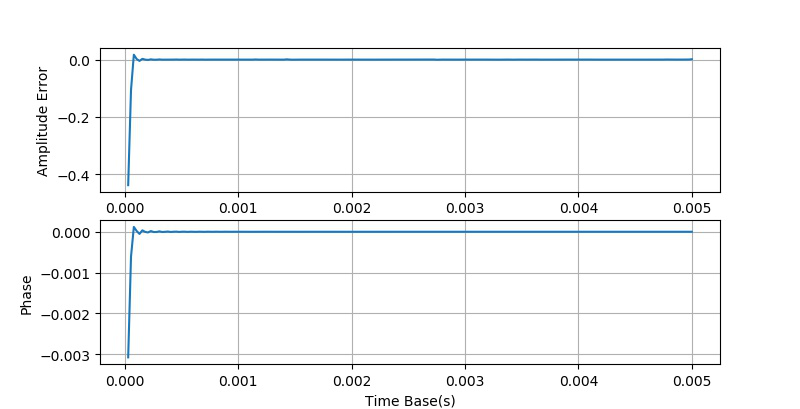

▲ 使用 Hanning 窗口對數據加權計算的信號幅值誤差和相位
(3)增加 Hamming 窗口

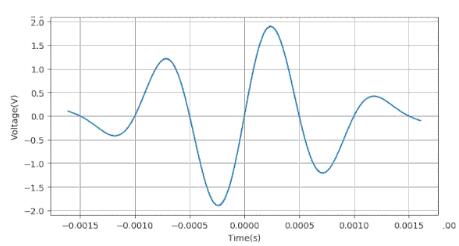

▲ 增加 Hamming 窗口數據的波形
▲ 使用 Hamming 窗口對數據處理所得到的幅度誤差和相位
(4)對比三角窗口,Hanning 窗口以及 Hamming 窗口對于幅度誤差的影響

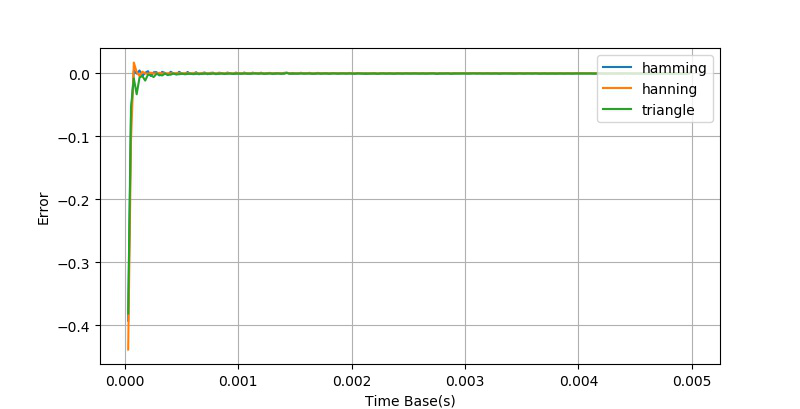

▲ 對比三種加窗方法測量幅值誤差曲線

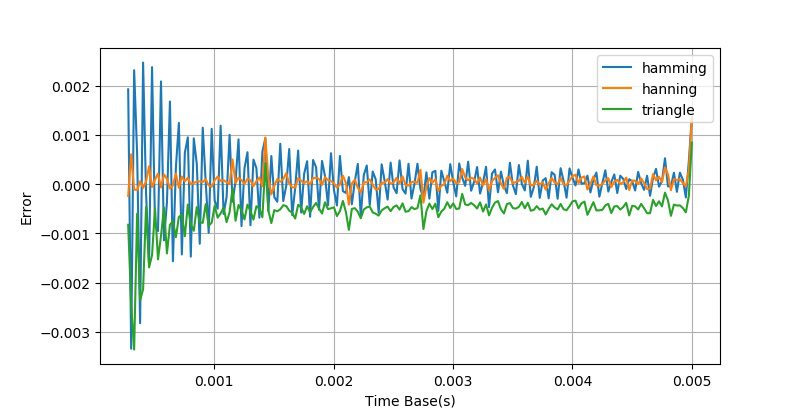

▲ 對比三種加窗方法測量幅值誤差曲線(局部)

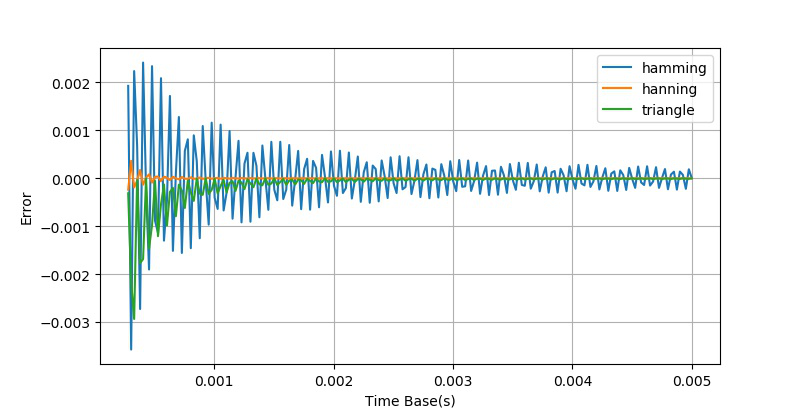

經過放大之后,我們看到上面的幅值誤差曲線呈現了某種隨機的情況。猜測這可能 與量化誤差有關系,下面重新將上述加窗方法數據生成一邊,只是將對信號的量化部分去除掉。繪制出三種加窗方法測量得到的誤差曲線(局部)如下:
