高清晰度多媒體接口（High Definition Multimedia Interface，HDMI）作為時下主流高速數字傳輸接口之一，其最高速率達Gbps，由此引發的高速傳輸鏈路信號完整性問題日益突出，如果您正因傳統的HDMI線纜指標測試方案的昂貴價格和繁瑣操作而感到困擾和無助，那么，從現在開始您可以開啟全新的測試體驗了，why? ——只因?yàn)橹须妰x器新推出了一款矢量網絡分析儀高級時域分析選件，此款測試神器可以助力您實現方便快捷、準確高效的HDMI線纜指標測試，為您提供全套的HDMI線纜信號完整性測試解決方案，讓您的測試從此無憂。

1、簡單的系統組成

您只需要一臺搭載高級時域分析選件的矢量網絡分析儀，外加少許配件即可搞定HDMI線纜全部指標測試，系統組成如圖1所示。該系統以3672矢量網絡分析儀為平臺，使用中電儀器推出的高級時域分析選件，結合HDMI線纜夾具，可高效快捷地完成指標測量。

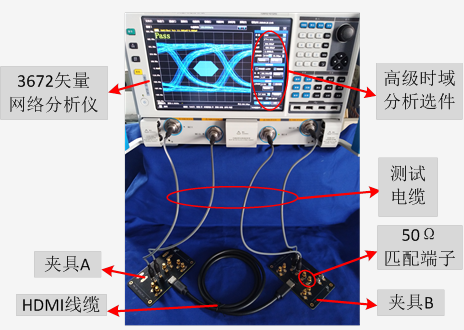

圖1 HDMI 1.4b線纜測試系統組成

系統主要由以下設備組成：

（1）3672四端口矢量網絡分析儀，頻段包含10MHz~8GHz即可，1臺。

（2）高級時域分析選件（S11）。

（3）帶有兩倍直通線的HDMI 1.4b測試夾具，2個。

（4）3.5mm 同軸測試電纜，4根。

（5）3.5mm 同軸校準件（31121A或者85052D），1套。

（6）50歐姆匹配端子，12個。

（7）HDMI線纜，1根。

2、多種誤差修正方法保證線纜測試精度

高級時域分析選件為您的HDMI線纜測試提供了多種誤差修正方法，包括端口延伸、端口延伸和損耗補償、常規校準、 自動夾具移除。圖2是本系統進行常規校準后，使用自動夾具移除功能消除夾具引入的誤差，要求測試夾具自帶兩倍直通校準線，以實現夾具去嵌。

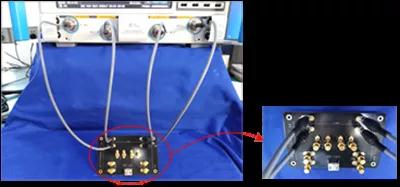

圖2 夾具去嵌連接

3、多種時域分析模式供您選擇

圖3是高級時域分析選件的三種分析模式，依次是“配置模式”、“TDR/TDT模式”、“眼圖模式”，不同模式可實現不同的時域分析功能，各項測試功能一目了然，集成且簡練。

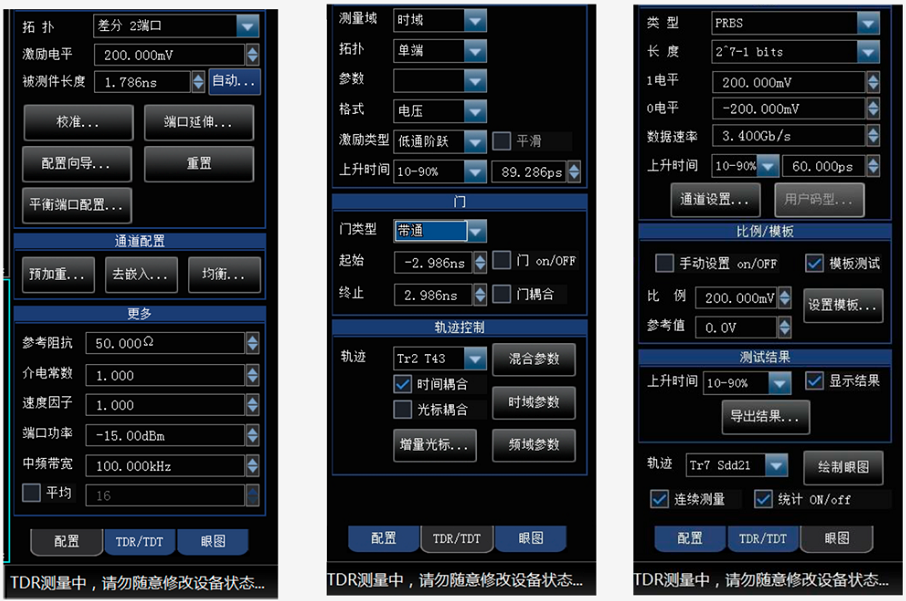

圖3 多種時域分析模式

HDMI線纜的不同指標可通過選擇不同模式來進行測試。根據HDMI 1.4b測試規范要求，HDMI線纜需要測量的指標包括眼圖、Intra-Pair時差、Inter-Pair時差、差分阻抗、遠端串?dāng)_、衰減以及相位測量。其中，通過“配置模式”選項卡可實現的測量功能包括：選擇DUT拓?fù)?、設置激勵振幅水平、設置DUT長度、端口延伸、校準、通道配置等。通過“眼圖模式”選項卡實現眼圖測量功能。通過“TDR/TDT模式”選項卡實現Intra-Pair時差、Inter-Pair時差、差分阻抗、遠端串?dāng)_、衰減以及相位等測量功能。

4、準確的眼圖測量

使用高級時域分析選件進行HDMI線纜的眼圖測試時，需要用到“眼圖模式”選項卡中的功能包括激勵設置、抖動注入、眼圖模板設置、眼圖繪制。

（1）激勵設置。眼圖測量首先需要設置仿真激勵，包括：激勵類型、碼型長度、1電平、0電平、數據速率、上升時間等。

（2）抖動注入。增加抖動的目的是使得眼圖仿真結果與HDMI線纜傳輸通道真實工作環境相符，抖動注入對話框如圖4所示：

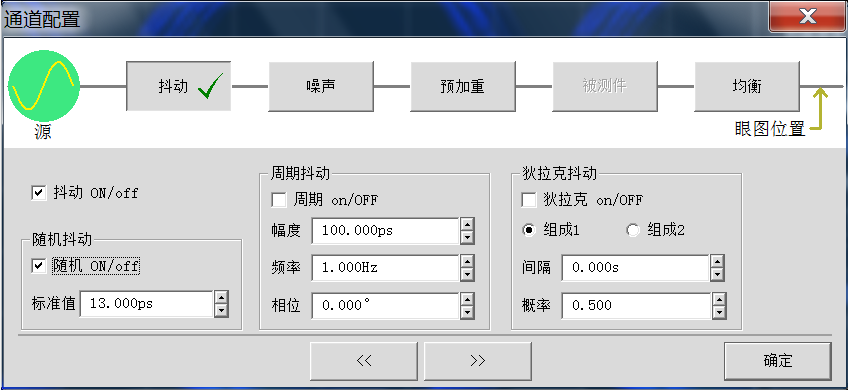

圖4 抖動注入對話框

（3）眼圖模板設置。眼圖模板測試允許您驗證HDMI線纜測試眼圖是否符合行業標準。眼圖模板設置對話框如圖5所示。
