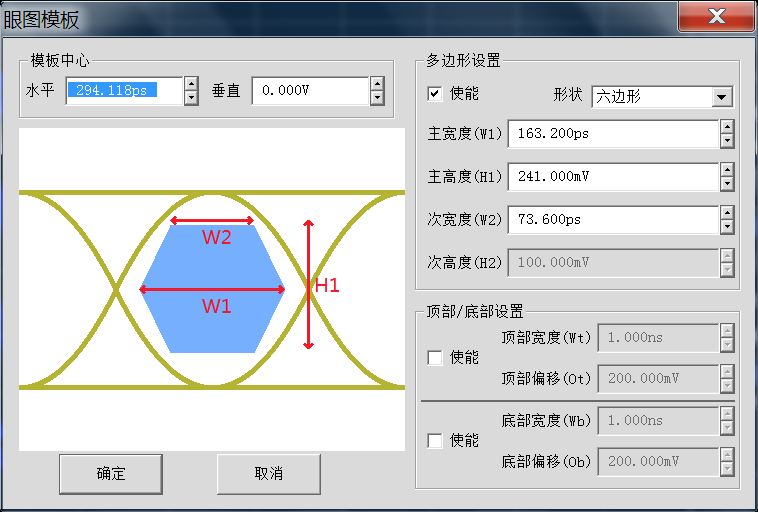

圖5 眼圖模板設置對話框
（4）眼圖繪制。HDMI線纜測試得到的眼圖需要通過行業標準規定的模板測試，眼圖波形必須保持在陰影模板區域之外，合格的被測線纜可以呈現出一個炯炯有神的漂亮眼圖。眼圖繪制如圖6所示。

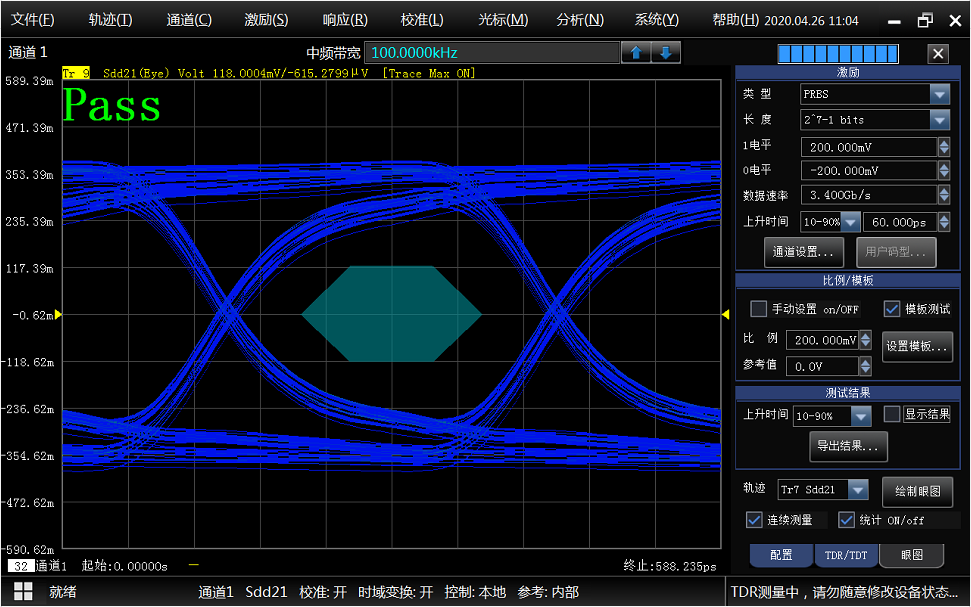

圖6 HDMI線纜眼圖測量結果
總結：
中電儀器新推出的矢量網絡分析儀高級時域分析選件簡單易用，功能強大，集成度高，可以大大的提高您的測試效率和測試精度，以出色的表現為您的高品質線纜制造保駕護航。
