間歇性故障一般最難以診斷，因?yàn)楣收想S即發生，難以捕獲。這種情況下使用具有記錄或趨勢捕捉模式的Fluke125手持式示波表，可自動捕獲故障事件波形，從而節省時間，提高工作效率。

此類故障有時候是由于振動或環境變化引起的設備、控制或布線性能下降造成的。另一個可能的原因是安裝錯誤。此類錯誤包括網絡布線靠近高壓源或電感負載、使用的電纜類型不正確或電纜太長。

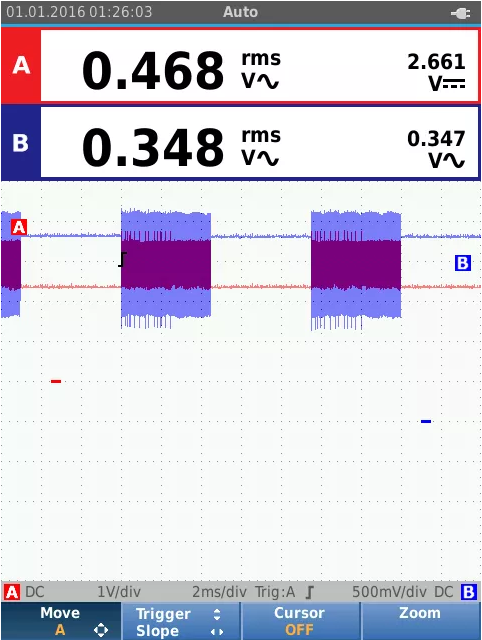

▲ Fluke 125B示波表波形屏幕

◎ 電源故障:

電源問題也會造成設備間歇性跳閘或故障。有以下原因可能造成電源故障：

◇ 最近發生過系統升級，舊電源可能過載或不平衡。

◇ 原配電系統提供的電源不能滿足新控制系統對清潔電源的要求。

◇ 新設備可能將諧波擾動反灌回電源。

◇ 有些情況下，翻新可能會引發故障，使故障原因不太明顯。

如果懷疑電源故障，請使用Fluke1736電能質量記錄儀，不僅持續記錄電壓、電流、頻率、諧波，還可捕捉斷電跳閘等事件。在當今電腦等辦公設備的廣泛應用下，幫助工程師了解故障的真正原因。

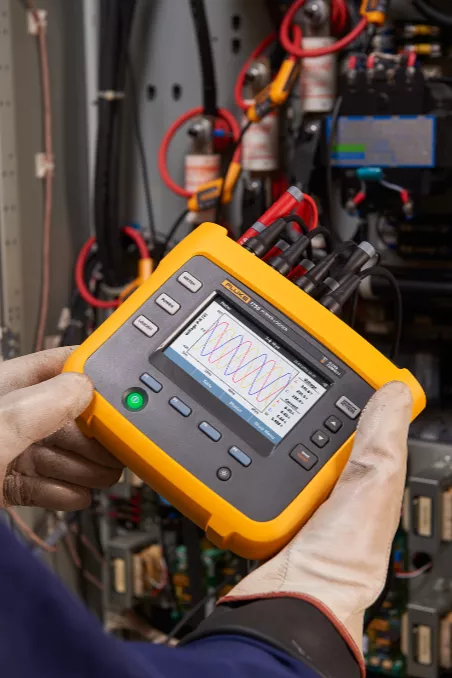

▲ Fluke1736電能質量記錄儀

◎ 模擬檢查:

對于多層式控制系統，也需要頻繁診斷模擬信號故障。同樣，第一步是定位故障。如果僅僅是建筑內某個局部發生故障，很可能是模擬部件發生故障，因?yàn)檫@是樓宇控制系統架構中最基本的部分。

傳感器通過將其輸出信號轉換為 4-20 mA 直流電流進行通信，其他系統使用直流1V-5V或直流0V/2V-10V電路。

此時，最快的故障診斷方法是使用毫安鉗型表測量傳感器或執行器與現場控制器之間的電流或電壓，以及模擬返回到控制器的控制信號。Fluke 773毫安過程鉗型表既可測量毫安信號，也能輸出 4-20 mA 和 1V-5V或 0V/2V-10V信號。幫助工程師無需拆線，即可快速測量模擬信號，排查控制系統故障。

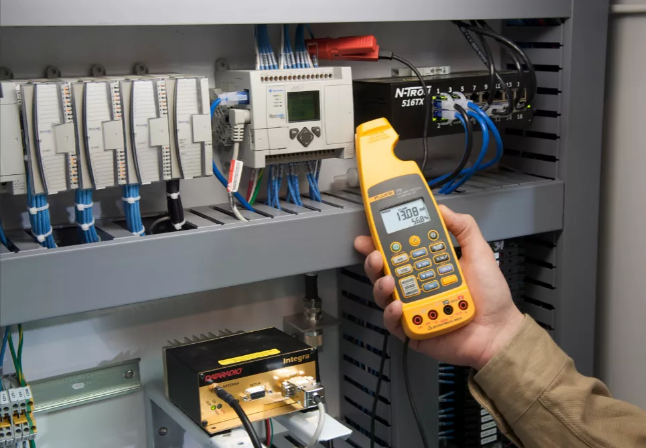

▲ Fluke 773高精度毫安級過程鉗形表

如果故障存在于電路之內，則使用 mA 或電壓輸出工具做進一步測試；

如果故障追溯到傳感器，則使用濕度、溫度、壓力或其他測量裝置來驗證傳感器讀數的準確度；

其他可能的故障包括損壞的 I/O 卡、隔離器、電源及變送器。

Fluke 測試工具，值得信賴

隨著樓宇控制系統變?cè)絹?lái)越復雜，技術人員需要擴大故障診斷范圍、同時提升技巧。解決方案不僅限于電氣和機械，還應考慮通信問題。無論對于內部人員還是專業承包人，選擇正確的測試工具是擴展其故障診斷技術的有利機會。

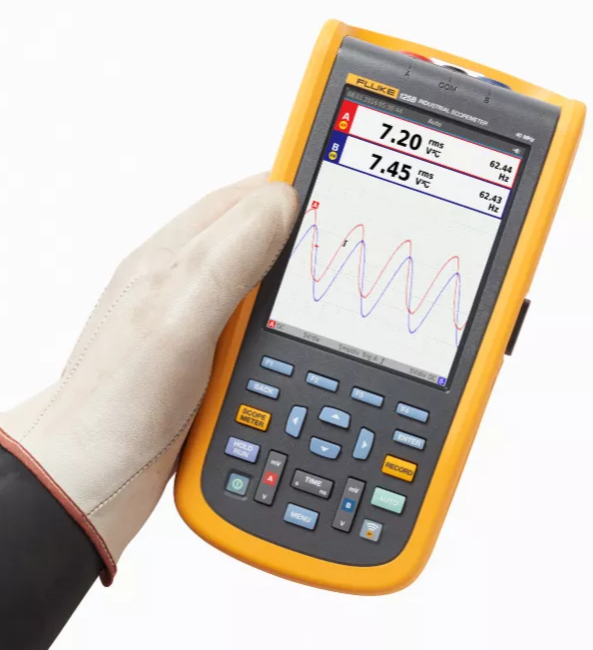

Fluke 125B示波表

● 雙通道數字示波表和萬用表

● 總線健康物理層測量功能

● Connect-and-View? 即連即視設計，無需經驗即可輕松使用

● 功率和諧波測量

● 可選 WiFi 適配器，將信息無線傳輸至移動設備

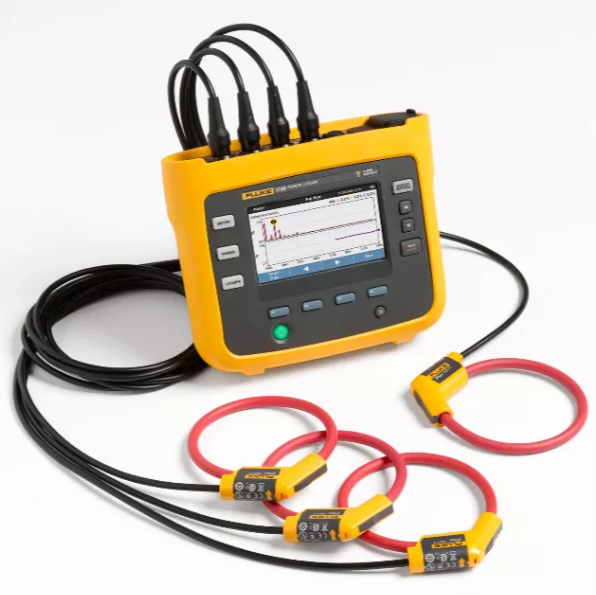

Fluke 1736電能質量記錄儀
