LED具有光照質量佳、能耗低、壽命長、體積小等優點，正在逐步取代傳統日光燈、熒光燈等，廣泛應用各個領域。在實際應用中，電網諧波對LED燈具工作產生不可忽視的影響。

如某新工廠安裝一批LED燈具，調試階段發現LED燈具發光閃爍，嚴重影響照明質量?，F(xiàn)場對電網電能質量分析，結果顯示3/5/11次諧波含量均偏高，最高達3%，暫未能確定高含量電網諧波是導致LED燈具照明不穩定的直接原因。

LED生產商采用PWR2000W高性能可編程交流電源進行合成諧波，仿真新工廠的諧波交流電。通過高性能可編程交流電源分別調節3/5/11次諧波含量，驗證諧波對LED燈具光照質量的影響。試驗表明3/5/11次諧波含量低于0.5%，LED燈具光照正常，也就是偏高諧波導致LED燈具照明不穩定。參照歐洲標準EN50160:2010版《公共供電系統的電壓特性》的電壓諧波要求（如圖1），對LED燈具進行更嚴格的電網諧波抗擾度驗證（如圖2）。

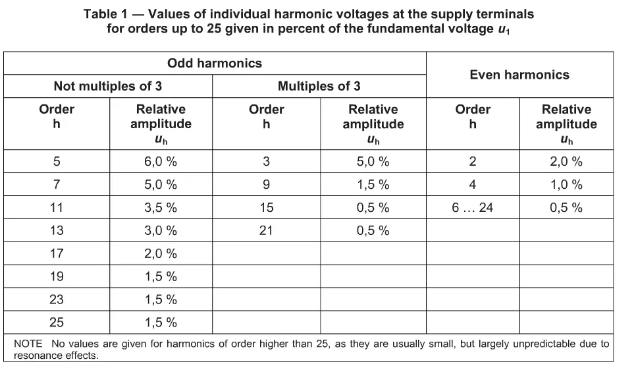

圖1 EN50160:2010版《公共供電系統的電壓特性》的電壓諧波要求

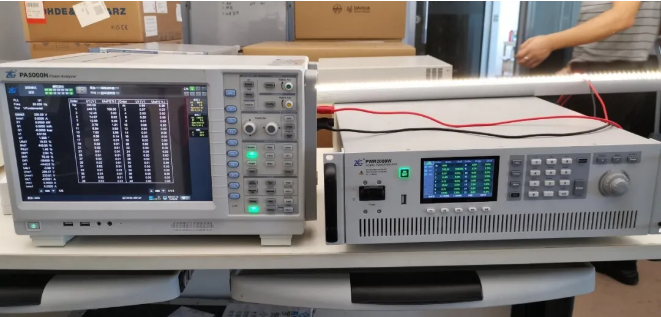

圖2 LED燈具電網諧波抗擾度測試

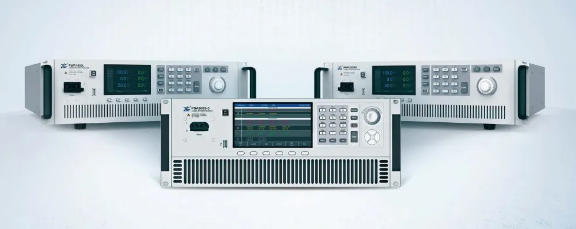

ZLG致遠高性能可編程交流電源不僅能輸出交流電、直流電與交直流電，而且集成電壓波動和諧波合成功能，精準模擬各類正?；虍惓９╇姽r，測試驗證消費電子、信息與通信技術、新能源等領域電子產品的性能與功能。

高性能可編程交流電源典型應用

1、典型應用功能

電壓與頻率調節輸出

相位角調節輸出

諧波合成輸出

符合IEC標準測試輸出

交直流混合輸出

List編程仿真輸出

Step編程仿真輸出

線路仿真輸出

2、典型應用領域

家電

系統集成

信息與通信技術（ICT）

儲能與光伏逆變器

汽車無線充電

檢測認證測試

電氣元件驗證

電子設備研發

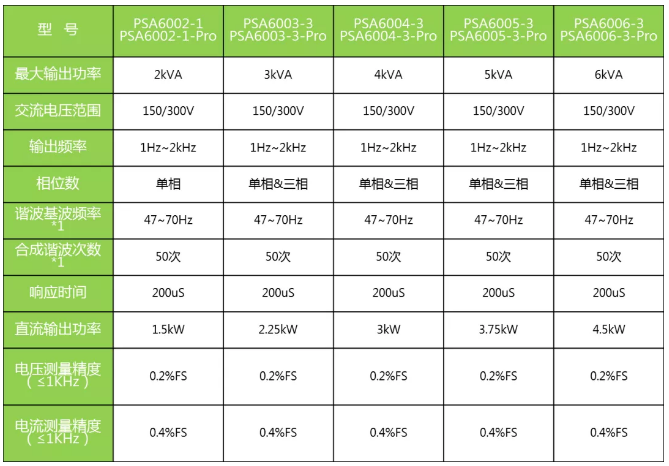

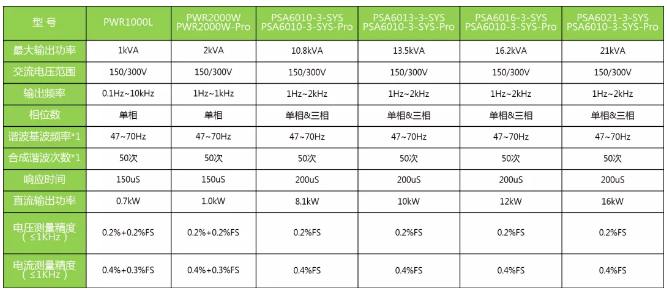

高性能可編程交流電源選型表

-Pro代表專業版，*1僅適用于專業版
