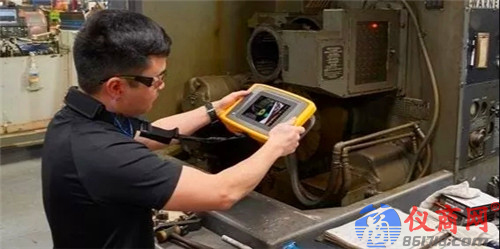

這款新型工業聲學成像儀能夠檢測比傳統超聲裝置更寬范圍的頻率，采用新型SoundSight?技術，能夠?qū)諝庑孤┻M(jìn)行增強視覺掃描，與紅外熱像儀檢測熱點的方式相似。ii900包括一個由微型超高靈敏度麥克風組成的聲學陣列——能夠同時檢測聲波和超聲波。ii900能夠識別潛在泄漏位置的聲源，然后通過專利算法將聲音解讀為泄漏。

最終生成SoundMap? 圖像 —— 疊加在可見光圖像上的色圖，指示泄漏點的準確位置。最終結果可作為靜止圖像或?qū)崟r視頻顯示在7”LCD屏幕上。ii900可保存多達999個圖像文件或20個視頻文件，用于文檔化或合規性用途。

可快速掃描較大的區域，比其他方法更快地定位泄漏。儀器也允許對強度和頻率范圍進行過濾。一家大型制造廠的團隊最近利用兩臺ii900原型機一天定位了80處壓縮空氣泄漏，而若采用傳統方法，需要花費數周時間。通過快速發現并修復泄漏，還可以避免潛在的停工時間，對這家工廠來說每小時的生產力損失成本預計為100,000美元。

您浪費的空氣有多少？

控制壓縮空氣、氣體和真空系統泄漏的第一步是估算泄漏負荷。

有些泄漏(低于10 %)在預計之中。超出該范圍即被視為浪費。第一步是確定當前的泄漏負荷，由此即可將其作為標準，便于比較改善效果。估算泄漏量的最佳方法是基于控制系統。如果系統具有啟動/停止控制功能，只需在系統無需求時(下班后)啟動壓縮機即可。然后讀取多個壓縮機循環讀數，確定系統泄壓的平均時間。在沒有設備工作時，系統泄壓是由于泄漏造成的。

泄漏(%)=(Tx100)÷(T+t) T =加壓時間(分鐘)，t=泄壓時間(分鐘)

為了估算具有更復雜控制策略的系統中的泄漏負荷，在容器(V，單位為立方英尺)下游安裝壓力表，包括所有二次接收器、總管和管道。在系統沒有需求的情況下，不考慮泄漏，將系統設置到其正常工作壓力(P1，單位為psig)。選擇一個二次壓力(P2，約為P1的一半)，并測量系統下降到P2所需的時間(T，單位為分鐘)。

泄漏(cfm，自由空氣) = [(Vx(P1–P2)÷(T x 14.7)] x 1.25

查找泄漏的位置：

• 管接頭

• 軟管

• 管道

• 接頭

• 螺紋管道接頭

• 快接頭

• FRL (過濾器、調節器、潤滑器組合)

• 冷凝阱

• 閥門

• 法蘭

• 密封件

• 風管

因子1.25將泄漏修正為正常系統壓力，因此考慮了隨著系統壓力下降而減少的泄漏。

有效修復泄漏可顯著降低空氣相關業務的成本。通過修復泄漏，企業不但能夠節省能源成本，而且能夠提高生產水平，延長設備壽命。
