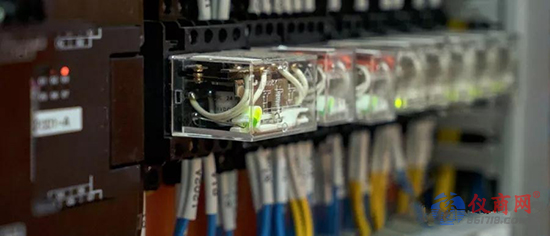

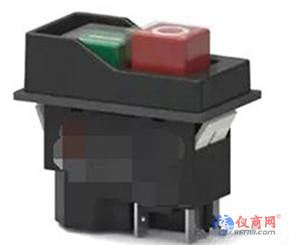

電磁開關，顧名思義就是結合電和線圈來遠距離頻繁地接通和斷開交直流主電路和大容量控制電流的電器。線圈和靜觸頭是固定不動的，當線圈通電后，產生的電磁力克服彈簧的反作用力，將銜鐵吸合并使動；靜觸頭接觸，從而接通主電路。當線圈斷電時，由于電磁吸力消失，銜鐵依靠彈簧的反作用力而跳開，動觸頭和靜觸頭也隨之分離，切斷主電路。主要用作電動機的主控開關；小型發電機；電熱設備；電焊機和電容器組等各種設備的主控開關。一般電磁開關的壽命都至少在幾十萬次以上，因此電器廠家需要找到一個快捷高效的方法來檢測電磁開關的壽命。

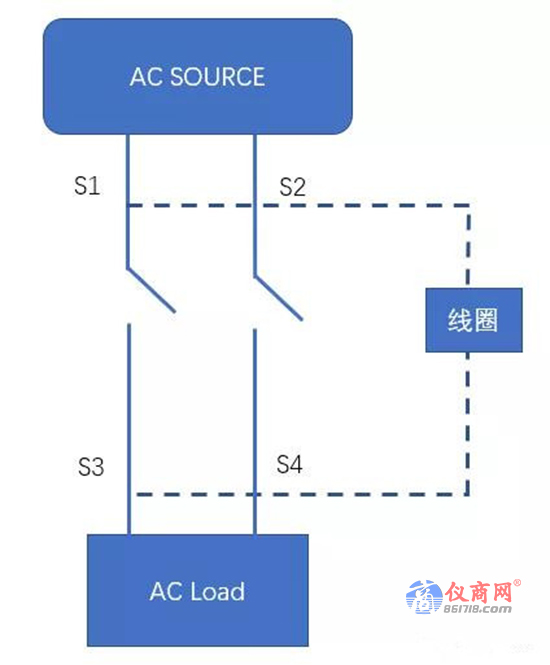

現在我們使用IT7600交流電源和IT8600交流電子負載來測試一個客戶的樣品——交流電磁開關。規格分別為120V/60Hz和230V/50Hz。根據電磁開關工作原理，我們將線圈與電源、負載按如下結構進行接線。

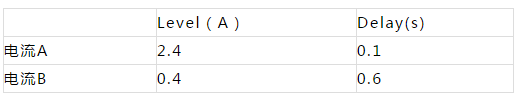

為了更方便的進行測試，使用IT8600上位機軟件——IT9000_PV8600編輯了一段電流變化程序。設置電流A 、B兩種越變電流，電流A持續時間為Ta， 電流B持續時間為Tb。那么Ta+Tb則為一個測試周期。

IT9000_PV8600軟件list功能，不僅可以方便地編輯不同電流程序，還能設置循環周期，同時，還能自動記錄測試數據。

測試條件

Runtime:Repeat  記錄測試波形

記錄測試數據：以csv格式導出
