在測試環境愈發復雜的今天，很多因素都會對測量結果產生比較大的影響，如何將測試中的干擾降到最低也是測試工程師的難題。本文將簡單地介紹一些功率分析儀測試時常見的干擾現象及處理方式。

對于現階段的測試系統來說，除待測信號以外，理論上還會有很多種信號出現在測試系統中。這些信號都會對測量結果產生影響，而它們往往都屬于外界干擾，例如機械干擾信號、熱干擾信號、光干擾信號、化學干擾信號、電磁干擾信號等。

在實驗室測試時，測試環境比較優異，機械干擾、熱干擾、光干擾都會比較小，但是鑒于實驗室的設備，電場、電磁都會比較多，電磁干擾還是很有可能發生的。電磁干擾對于檢測系統來說，也是最為普遍并且也是影響最為嚴重的干擾。因此，電磁干擾也是我們在測試時必須加以注意的。

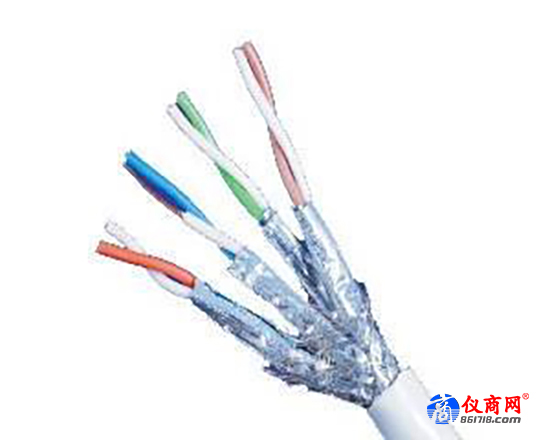

圖1

經常發現的干擾就包括：靜電耦合形成干擾、電磁耦合形成干擾、輻射電磁場耦合形成干擾等。我們一般解決干擾會從3個方向著手：

1.解決干擾源

舉個例子，在電源測試時，我們會發現被測系統里有很多繼電器、接觸器和斷路器的電觸點，上下電時的這些電觸點的火花是很強的干擾源。如果我們此時正在測試電觸點附近的電路則很容易發現測試值有些波動異常。此時我們多會選擇檢查電觸點，加電容或者換更換零部件去解決這種干擾。

2.隔絕干擾途徑

隨著新能源汽車的發展，新能源電機的測試也成為不可忽視的項目，電機測試的時候也會發現，經常有一些脈沖信號的測試波形非常差，原因也多是脈沖被測信號線過于接近大電流線，進而產生了干擾。此時，測試多會采取的方法是移動兩種信號的位置，或者在電流線上加一些磁環類的配件，除去一些干擾。

3.優化干擾接收器

接收信號的設備的‘抵抗力’也會決定干擾最后的作用。比如，高輸入阻抗比低輸入阻抗易受干擾，模擬電路比數字電路易受干擾，無隔離設計的設備比有隔離設計的設備易受干擾。

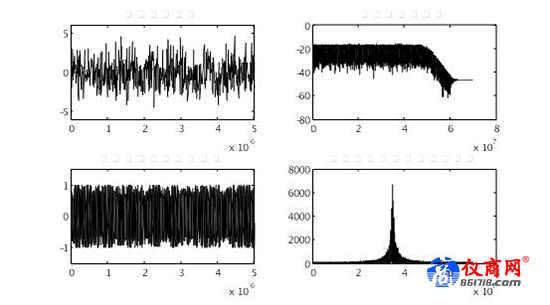

圖2

如果我們使用功率分析儀測試的時候遇到干擾要這么辦？

常見的抗干擾技術有以下幾種，在使用功率分析儀測試遇到干擾時，也主要按照一下思路來解決異常。

1.屏蔽

干擾比較大時，可以考慮使用同軸電纜類的屏蔽性能較好的測試線。
