2）按【菜單】>[顯示]>[顯示類型]>[雙數值]，將窗口下半部分分為2個小的數值顯示窗口；

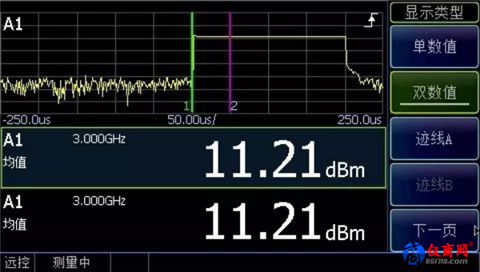

圖4  窗口下半部分為2個數值顯示窗口

（4）將第一個小窗口顯示為脈沖功率。

具體操作步驟為：

1）按【通道】>[門設置]>[門編號 1]，選擇第“1”個門測量脈沖功率；

2）按[起始時間]，設置“起始時間”為10us；

3）按[長度]，設置“長度”為180us；

4）按【菜單】>[測量]>[數據輸入]>[通道A]，選擇當前小窗口的通道為“通道A”；

5）按[測量門]，設置“1”，選擇當前“測量門”為“門1”；

6）按[測量類型]>[平均功率]，設置測量類型為“門 1”內所有采樣點的平均功率；

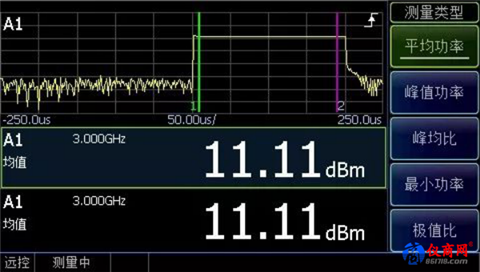

圖5  第一個小窗口顯示脈沖功率

按照上述步驟1）~6）設置，在第一個小窗口內顯示的是脈沖10%~90%內的平均功率，在第一個小窗口左側有“A1 均值”標識，說明計算結果為“門1”內的平均值；

（5）將第二個小窗口顯示為頂降測量值。

按照用戶定義，頂降為“脈沖10%處的功率值”—“脈沖90%處的功率值”。在此采用2個門來計算，用“門2”測量“脈沖10%處的功率值”，用“門3”測量“脈沖10%處的功率值”，“頂降”=“門2的平均功率”—“門3的平均功率”。

具體操作步驟為：

1）按2438PB面板的【↓】鍵，選中第二個小窗口；

2）按【通道】>[門設置]>[門編號 2]，選擇“門2”；

3）按[起始時間]，設置“10us”，按[長度]，設置“0us”；

4）按[門編號 3]，選擇“門3”；

5）按[起始時間]，設置“190us”，按[長度]，設置“0us”；

6）按【菜單】>[測量]>[數據輸入]>[功能  組合]，選擇“組合功能”；

7）按[測量門 2]，按[測量類型]>[平均功率]，選擇當前組合功能的第1個數據輸入為“門2” 的平均功率；

8）按[數據輸入2]>[測量門3]，按[測量類型]>[平均功率]，選擇當前組合功能的第2個數據輸入為“門3” 的平均功率；

9）按[組合形式]，選擇“比值”，得到脈沖頂降，即為“門2”處的功率—“門3”處的功率。

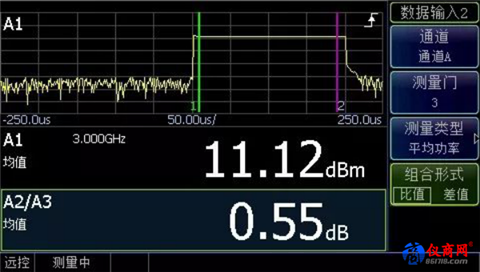

圖6  第2個小窗口顯示頂降

說明：在第2個小窗口左側有“A2/A3 均值”標識，說明第2個小窗口測量結果為“門2”處功率值與“門3”處功率值的比值，“比值”是單位為“mW”下的比值，換算成dBm，則為“門2處dBm”/“門3處dBm”，得到結果為dB。

（6）按照步驟（1）~（5），可以同時顯示脈沖波形、脈沖功率、頂降，設置完成之后，按【菜單】>[系統]>[存儲/調用]，選擇一個狀態，按[存儲]，將設置存儲下來。如果當前設置狀態未發生改變，2438關機重啟之后，設置狀態持續保持，如果狀態有所修改，則需要按[調用]，將存儲的狀態調用出來。（本文由 中電儀器李金山 供稿）
