案例工程共擬建4棟高層住宅、6棟低層住宅帶1層整體地下室及1棟1～2層配套建筑，總用地面積24379.00m2，總建筑面積為87722.44m2，地下室面積為15798.05㎡、地上建筑面積為71924.39㎡。
高層建筑采用人工挖孔樁基礎，其他為天然基礎。

一、測量特點及主要內容

1、測量特點

（1）在施測時，易受日照、風力等不利因素的影響。

（2）由于受到沉降、位移等影響，設置的測量點位可能會發生變化，會影響測量精度。

（3）施工現場交叉作業多會對測量有一定的干擾。

2、測量作業的主要內容

（1）基坑平面控制網的布設及高程引測。

（2）把設計總圖上的建筑物基礎樁位，按設計和施工的要求，準確地測設到擬建區地面上，為樁基礎工程施工提供標志，作為按圖施工、指導施工的依據。

（3）各棟樓樁位測量放樣。

（4）是進行樁基礎施工監測，本工作由檢測單位隨機抽取樁總數的30%對成孔深度、垂直度、樁徑等參數進行檢測。

二、測量施工準備

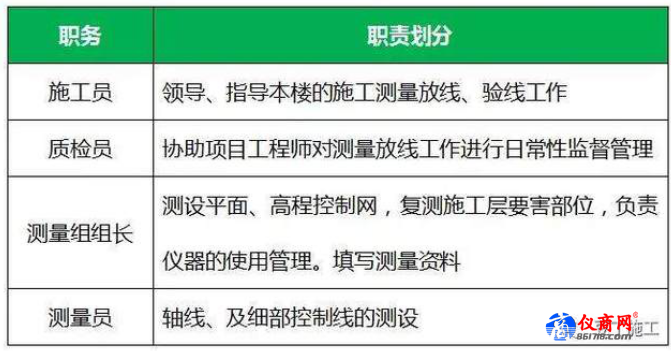

1、測量人員及其職責劃分

測量放線工作是集體性技術工作，工作中各成員要團結協作，緊密配合施工，認真負責地完成工作，確保下道工序的順利開展。

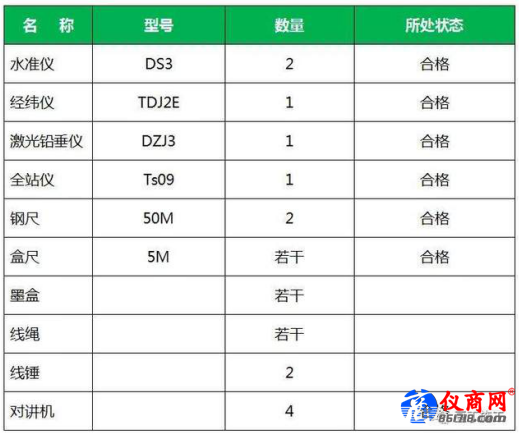

2、測量?jī)x器配備

3、現場準備

案例工程現場平整完畢，具備三通一平條件，基層須處理干凈。高程控制點由測繪院提供樁點和數據，引測現場設置。案例工程為測繪院給5個坐標點和5個高程點。

技術資料準備：

（1）資料準備：

城市規劃部門測繪成果及樁點通知單；工程勘察報告；施工設計圖紙及現場總平面圖：施工方案；施工現場地上、地下障礙物資料。

（2）現場審核：

總圖及施工平面圖審核；建設用地紅線樁點及坐標與角度、距離是否對應。建筑物定位依據及定位條件是否明確、合理；首層±0.000和改造后的自然地坪是否一致；臨設、設備的設置是否會影響到后續工程的施工。

（3）建筑施工圖審核：

建筑物各軸線的間距、夾角及幾何關系；建筑物的平、立剖面及節點大樣圖的軸線尺寸；各層標高（相對標高）與總平面圖中有關部分是否對應；

（4）結構施工圖校核：

校對軸線尺寸、層高、結構尺寸（如墻厚、柱斷面、梁斷面及跨度數量等）；以軸線圖為準，對比基礎、非標準層及標準層之間的軸線關系；對照建筑圖，校對兩者相關部位的軸線、尺寸、標高是否一致；

（5）設備施工圖校核
