一陣電話鈴聲響起，快來辦公室開會，硬件工程師，軟件工程師，銷售被老板叫到辦公室開會。銷售人員激動大喊：老板，發出去的產品出現很多不穩定，客戶要求馬上到現場解決，否則后果嚴重！工程師們瑟瑟發抖，天天擔心出問題，誰知又有岔子，這個月獎金要泡湯了。不少工程師遇到這種場景，排查后發現多半是電源不穩定引起的。問題防不勝防，如何輕松搞定設計，避免產品現場安裝出問題呢？
ZLG技術研發中心總結10多年客戶以及自己遇到的“難題”，精心準備了12篇嵌入式硬件電源設計方面的技術文章，和讀者一起探討嵌入式硬件電源設計方面的注意事項。今天以一例電源不穩定引發的產品問題作為開篇，以饗讀者。正文：（字?jǐn)?shù)控制在800-3000字，請將原始配圖放在文件夾內，隨文檔一起打包發送過來）現場實例
首先來看一個案例，某電梯公司的外呼板項目采用了ZLG的復位監控芯片NCP803，用來監控主控供電，剛開始的測試中系統一切正常，使用一段時間就會少量產品偶爾出現復位引腳一直輸出低電平的現象，導致系統一直處于復位狀態，并且只有重新斷電上電后才能恢復正常，ZLG FAE親自前往現場發現確實有此現象產生，用萬用表測試供電電壓正常?？蛻魮?jù)此懷疑是電源監控芯片的質量問題，要求我們會同原廠給出測試報告。然而，客戶所謂“有問題”的產品，經過ZLG工程師反復測試正常，“有問題的芯片”經過原廠測試分析后給出的報告，芯片完全正常。
至此，事情出現僵局，問題卻沒解決?？蛻粢辉?gòu)?qiáng)調自身電源設計非常成熟，絕不會有問題。ZLG應客戶要求再次做實驗：根據客戶描述的情況，復原現象來尋找下原因，即便用他寄過來的實物做頻繁上下電測試，也沒有出現那個問題。NCP803屬于量產N多年的芯片，芯片本身出問題的概率是微乎其微，但為了測試的嚴謹性，我們還是實測了下芯片功能參數。
首先，我們來分析一下這一系列復位芯片功能特點，好讓大家對后續的案例分析有一定的了解。如表1所示。

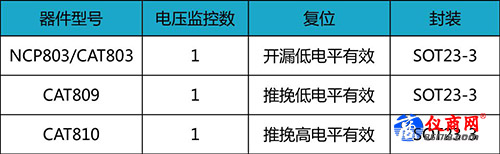

表1 復位監控芯片功能

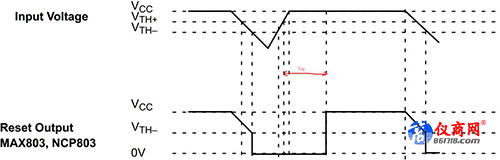

以上器件都屬于同一系列的，只是復位輸出不太一樣，都不支持看門狗和手動復位，所以其功能特別簡單，僅僅監控MCU供電的電平及穩定性來控制復位的輸出。如圖1所示是復位監控芯片的功能時序圖
圖1 NCP803上下電時序圖
上電過程中當VCC電壓大于閾值電壓VTH+時會經過一段穩定時間tRP后使復位輸出為高電平（并且在這段時間內VCC復位MCU運行。
掉電過程中當VCC電壓大于閾值電壓VTH-時，復位輸出會立即下拉到低電平使MCU停止運行程序。
根據對復位監控芯片的原理分析和客戶實際的狀況可以推出可能由以下情況出現問題：
供電VCC電壓不穩定或電壓值偏低；
客戶的MCU芯片復位管腳損壞強行將復位一腳拉低；
NCP803異常損壞導致；
