在測試電子器件時，很難不提到示波器所具有的通用性。為了對電子電路進行驗證，工程師需要能夠查看和測量其設計中的信號。自動測試設備（ATE）通常不提供大量可視化故障診斷，這對于必須安裝、校準并對系統進行故障診斷的用戶來說是一大挑戰。這些操作需要可視化工具，示波器便能提供這種工具。

沒有其他設備能比示波器提供更多種測量工具。為了在ATE 環境中實現示波器功能，用戶通常在數字化儀中使用SFP（軟件前面板）示波器軟件。然而，盡管軟件看起來像示波器，但它沒有傳統示波器所具備的高性能工具，也就無法進行故障診斷。

在單個PXI 插槽中提供真正的臺式示波器性能

是德科技最新的M9241A（200 MHz）、M9242A（500 MHz）和M9243A（1 GHz）InfiniiVision PXIe 模塊化示波器旨在為PXIe 模塊化系統提供傳統臺式示波器的可用性和性能。是德科技在制造高性能示波器方面擁有60 多年的經驗，并且利用這些知識打造了PXIe 示波器，這些示波器超越了數字化儀與示波器軟件的簡單組合。

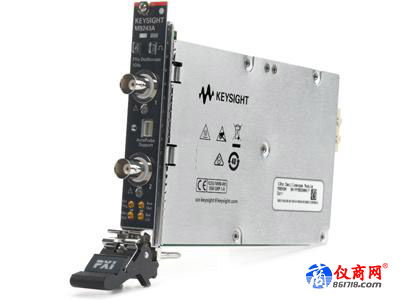

圖1：Keysight M9243A 是一款1 GHz、2 通道示波器，具有性能卓越的可視化和故障診斷功能。

是德科技的M924XA 模塊化示波器采用了性能出色的MegaZoom 技術，這一技術同樣也用于廣受歡迎的InfiniiVision 3000T X 系列臺式示波器。它們還擁有同樣經過優化的用戶界面，因此在電腦上操作M924XA 示波器的感受與使用熟悉的傳統示波器類似。

波形可視化工具

示波器采集數據，對其進行處理，并將其繪制在屏幕上供用戶進行故障診斷和信號分析。這個顯示屏上在屏幕上同時顯示出疊加在一起的多個波形。使用波形強度可以快速識別信號誤差，這對于觀察信號很關鍵。然而，對于試圖使用數字化儀和示波器軟件的用戶來說，這更加困難，并且他們經常受到信號顯示限制的困擾。

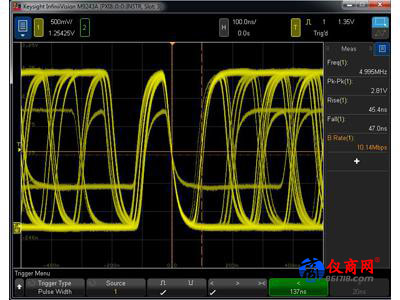

圖2：當高頻信號上出現每秒幾次的短脈沖時，需要較高的波形更新速率才能捕獲和顯示這個信號?？梢岳酶呒?jí)觸發來進一步隔離信號。

是德科技的模塊化示波器通過提供業界領先的波形更新速率（高達每秒1,000,000 個波形）消除了這些限制，從而可捕獲更多的信號細節。這些示波器允許用戶使用區域觸發（zone triggering），根據屏幕上顯示的信號信息來創建觸發。使用區域觸發時，如果您能夠在顯示屏上看到該事件，那么只需在屏幕上用鼠標或手指（在觸摸屏上）繪制一個方框，然后選擇所需的觸發操作，就可以在遇到該事件時輕松觸發。

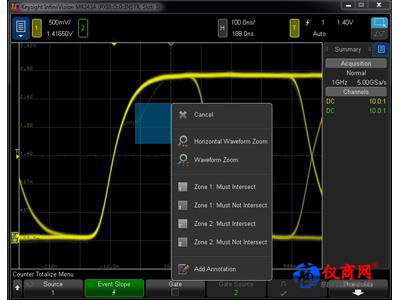

圖3：使用非單調邊沿隔離信號，只需在感興趣的信號上繪制一個方框并選擇“必須相交”。

減少數據采集量

用戶通常需要從運行示波器軟件的數字化儀中采集大量數據，因?yàn)樗麄儾痪哂袑?shí)時正確隔離所需信號的能力。捕獲的大量數據被傳送到控制器上進行軟件分析，希望捕獲到了感興趣的信號。
