矢量網絡分析儀作為射頻微波元器件性能評價的一個基本工具，有著廣泛的應用，下面我們通過一個濾波器的測試過程來看一看矢量網絡分析儀E5063A是如何測試一個射頻微波元器件的。

Step 1

設置矢量網絡分析儀E5063A的測試參數：起始和截至頻率，中頻帶寬和測試點數，然后執行校準移除系統誤差，這里我們使用了既快又準的E-cal校準。

在校準前請觀察E-Cal的LED指示燈是否已經變?yōu)榫G色，綠色代表ECal已經準備完畢可以開始校準(如果您使用的是N755x系列電子校準件，它啟動后即可開始校準，無需等待)。

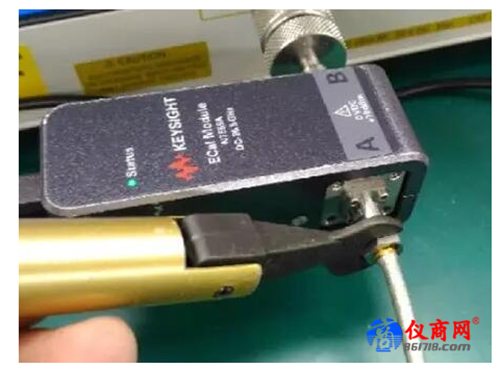

另外一個必須注意的是要檢查網分的源輸出功率，避免損壞電子校準件或者讓電子校準件過載。我們將源輸出功率調整為-15 dBm。把電子校準件的B端口連接到E5063A的端口1，電子校準件的A端口連接到SMA線纜的一端，注意要使用轉矩扳手?jǐn)Q緊并開始校準。校準過程僅需幾秒鐘。

Step 2

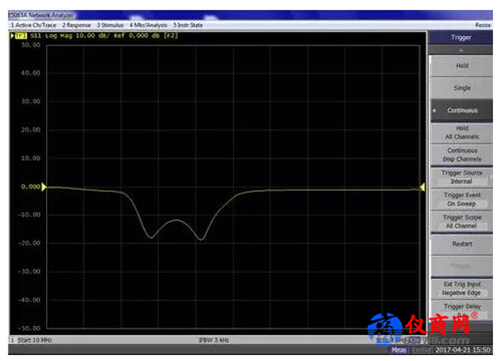

開始測量把被測件連接到E5063A的端口1，以及SMA線纜的一端。(SMA線纜的另外一端接的是E5063A的端口2)進行S11 端口1反射測量。測量結果會以對數顯示 (默認情況)。

Step 3

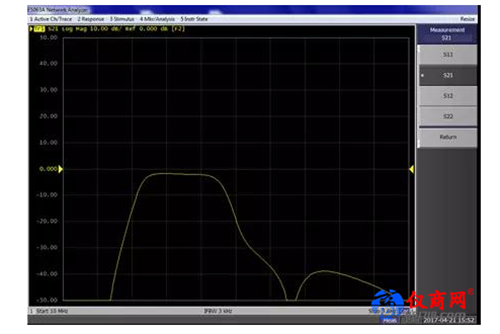

對S參數測量結果進行數據分析測量S21(端口1和2之間的傳輸測量)。

測量結果顯示為trace 1

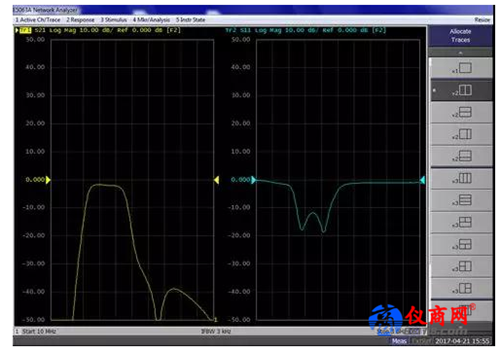

增加一條新的trace2，顯示S11測量結果。把trace1和trace2并列顯示

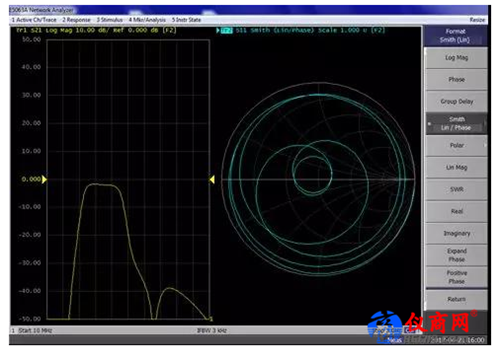

將S11測量結果顯示為史密斯圖Smith Chart

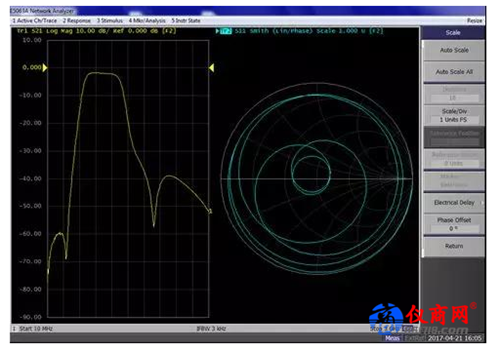

調整S21 trace1的比例

在S21測量結果(trace 1)上打開一個marker, 搜索峰值

分析帶通濾波器的帶寬(E5063A提供了3dB帶寬的計算功能 )
