ADM2795E-EP在RS-485總線引腳上集成了經過全面認證的DO-160G EMC保護，可提供第22節所述的防雷保護。ADM2795E-EP還提供第25節所述的±15 kV靜電放電(ESD)氣隙放電保護。對于第22節的防雷要求，ADM2795E-EP可防范波形3、波形4/波形1和波形5A：對GND2的測試，使用33 Ω或47 Ω限流電阻時可達到4級要求;對GND1的測試，隔離柵上可達到4級要求。

4 經認證的DO-160G EMC保護

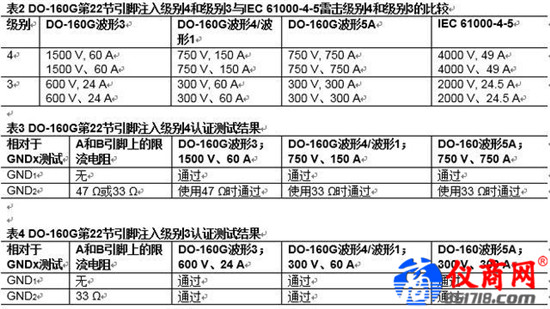

表2詳細列出了開路電壓(VOC)和短路電流(ISC)，這是DO-160G第22節雷擊感應瞬態敏感性標準針對引腳注入測試的波形3、波形4/波形1和波形5A的規定。DO-160G 4級測試的峰值電流遠大于標準工業浪涌IEC 61000-4-5峰值電流。DO-160G標準的波形形狀和上升/下降時間顯著長于IEC 61000-4-5標準的相關規定，如圖2所示。DO-160G第22節防雷標準涉及的能量非常高，所以ADM2795E-EP使用了外部33 Ω或47 Ω的A引腳和B引腳總線限流電阻來進行相對于GND2的測試。除了ADM2795E-EP集成EMC保護電路以外，還需要這些電阻。但是，當相對于GND1進行測試時，無需限流電阻。ADM2795E-EP iCoupler隔離技術保護器件免受這些極端瞬變影響。

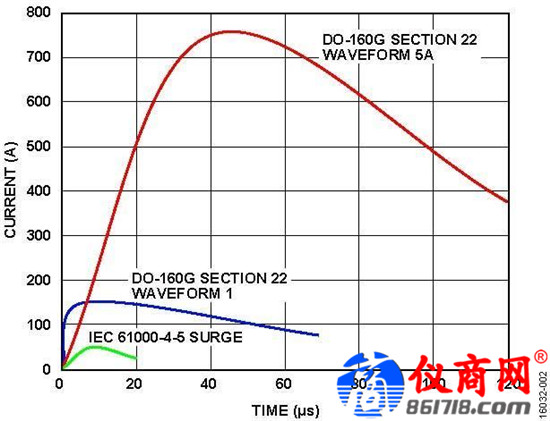

圖2 DO-160G第22節波形1和波形5A及IEC61000-4-5浪涌波形

5 DO-160G ADM2795E-EP測試詳情

對于RS-485總線側(GND2)測試，A和B總線引腳上均額外增加一個33 ?或47 Ω限流電阻。DO-160G第22節測試一次在一個引腳上執行;測試不是在共模下進行。表3和表4是ADM2795E-EP認證測試結果摘要。
