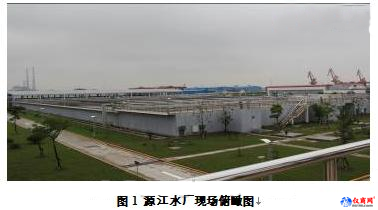

一、源江水廠項目概況（圖1）

上水閔行公司第二水廠下屬上海源江水廠新建項目坐落于市西南地區黃浦江上游江畔，毗鄰閔行經濟技術開發區，目前日制水能力為30萬噸，總投資為6.12億。主要擔負閔行和松江部分地區的自來水生產供應工作。根據上海市水質調度監測中心的統計數據顯示，出廠水的四項綜合合格率連續2年保100%。

整個項目涉及魏德米勒產品包括：DeciPak系列隔離變送器（DeciPak Input Loop Powered Isolator）、PU系列電涌保護器（PU 4 CR HV 220 VAC）、MICRO系列光電耦合器（MOS 24Vdc / 24Vdc 0,1A）、MCZ系列信號浪涌保護器（MCZ OVP CL 24VDC 0,5A）、SAK系列接線端子（SAK 2.5/EN）等產品。本文主要介紹隔離變送器在加藥控制工藝段的應用。

二、源江水廠生產工藝流程（圖2）

源江自來水廠由一級泵房、加氯間、鼓風機房、絮凝沉淀池、濾池、清水池和二級泵房等組成。

水源首先經過一級泵房（或取水泵房）至自來水廠，經過前消毒后進入絮凝沉淀池；經過絮凝—沉淀后進入濾池。濾池是水廠中的重要部分，用于過濾水中懸浮物，在過濾的過程中要實現濾池恒水位調節、濾池反沖洗（氣沖—水沖—?dú)馑旌蠜_）等功能，至清水池，經后消毒后由二級泵房送至城市管網，供生活飲用和生產使用。

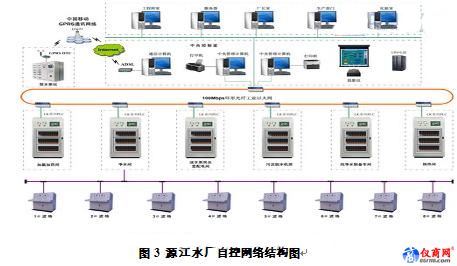

三、源江自來水廠自控系統（圖3）

水處理自動控制系統一般采用三層網絡通訊結構——管理層、控制層、設備層。

1)管理層——采用Ethernet網絡。主要實現PLC與PLC，PLC與上位機以及與第三方Ethernet設備 間的數據交換；

2)控制層——采用總線網絡，主要實現各個控制器與I/O設備間的通訊；

3)設備層——可選擇多種網絡（串行總線、DP協議等）。主要實現現場設備與PLC間的通訊。
