圖4 240V高壓直流供電系統

系統采用2根電纜（＋、－極）、以懸浮方式由電源端向設備端供電；全系統機架外殼與樓層等電位體進行電氣連接。

2.3  系統投資減少

根據中國電信江蘇鹽城分公司統計數據，相對于新建UPS系統，采用240V高壓直流供電系統可平均節省投資超過40％，整個生命周期內平均節省電力20%～30%（見參考文獻③）。

3  HVDC應用的可行性分析

隨著電源技術的進步，IT設備的電源模塊早已采用高頻開關電源。這樣，240V高壓直流系統供電成為可能。

3.1  240V高壓直流的可用性

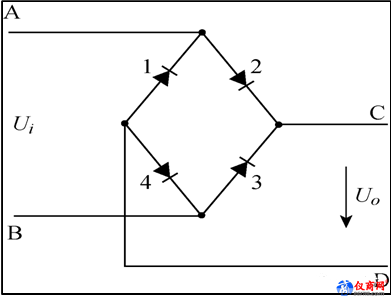

圖5為IT設備電源模塊交流電入口處的等效圖。由圖中可以看出，在傳統的工作環境下，AB間Ui為標稱的220V交流電；全橋整流后CD間Uo將獲得198～308V的直流電（視負載率大小和有無PFC－功率因數校正電路）。

市電電壓波動將引起整流電壓的波動。根據GB/T 12325-2003《電能質量供電電壓允許偏差》的規定，電壓偏差為標稱電壓的﹣10%、+7%，即198～235.4V，對應的整流電壓Uo為178.2～329.6V?？梢?，IT設備CD間工作電壓的范圍是較寬的。

當IT設備直接采用直流供電，如A端＋、B端－，Ui為DC270V（浮充電壓）時，將使得二極管2、4長期導通，另兩只1、3長期截止。二極管2、4等效為導體，CD間Uo約為270V的直流電。結論是：IT設備在AC220V或DC270V條件下完全等效工作。
