科研及生產中，高性能的矢量網絡分析儀是功能最強的網絡分析儀，它對于各種微波器件和組件的特性分析具有至關重要的作用。它具有頻域和時域兩類測試功能，可以很好地完成諸如濾波器、放大器、混頻器以及系統中有源和無源微波組合等的各種參數的調試、測試。下面就T5280A矢量網絡分析儀的部分應用作一粗淺的介紹。

群延時測試

群可以看成是由各種頻率的波疊加構成的一個波包絡，群延遲就是包絡的延遲，當群延遲為一恒定值時，包絡的形狀就不會發生變化，無失真；反之，則各個頻率的波延遲不同，組成的波包絡形狀發生變化，造成失真。

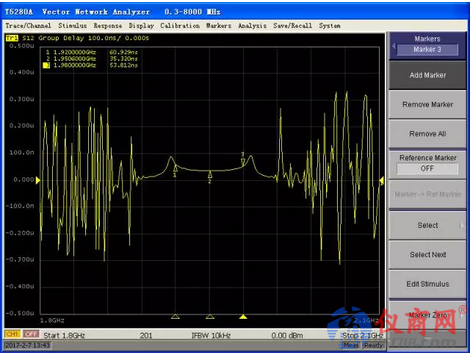

可在T5280A上設置好測試頻段、測量點數、功率電平以及中頻帶寬，選擇對應的傳輸特性參數，數據格式設為group delay，即可在顯示出測量結果。

帶寬搜索

帶寬搜索根據工作標記，可以通過面板控件命令跡線上的標記位置確定跡線帶寬、中心頻率、截至點、Q和插入損耗功能。常應用于濾波器的3dB帶寬搜索。

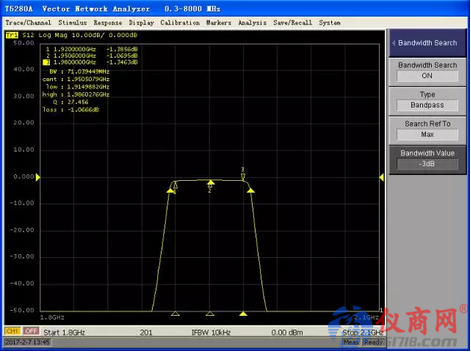

在T5280A上點擊marker search功能按鈕，點擊bandwidth search菜單，若果是帶通濾波器type選bandpass,帶阻濾波器則選notch，單擊bandwidth value 輸入帶寬值即可得出結果。

時域分析

我們知道，在測量比較復雜系統的反射時，得到的是各部分影響的綜合結果，對于各具體部分（反射特性）的情況不易確定，這就給整體調試帶來了不便。T5230A/T5280A系列矢量網絡分析儀的時域功能可方便地解決這個問題。網絡分析儀的時域測量功能就是在頻域中測量后，通過其內部處理器做反傅立葉變換得到時域響應，時域響應顯示了網絡的反射系數和傳輸系數與時間的關系，它包含了每個反射點的幅度、位置信息以及每個傳輸通路的信息。網絡分析儀的時域功能不僅可用于檢測電纜的反射點，實現故障定位，還可在傳輸測量中觀察被測設備各路的傳輸情況。其測量結果包括了多路傳輸、轉接器、連接電纜以及濾波器夾具等的影響。

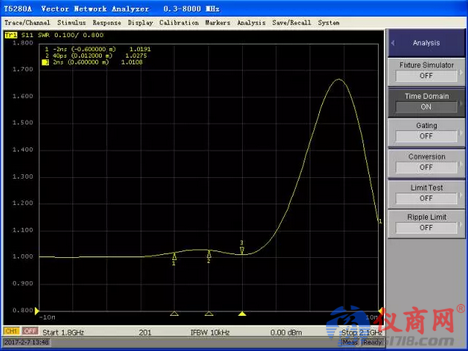

在T5280A中，點擊Analysis功能按鈕，單擊Time Domain功能按鈕進入時域分析功能，它還有一個非常有用的"Gating"功能，這是一個時間濾波器，形狀猶如一個帶通濾波器，它可以去掉"Gating"以外的響應對測量結果的影響，很方便地選擇我們感興趣的部分進行測量分析,其測量結果可以去除夾具器件測量時的影響。

極限線測試

極限測試是根據極限表設置的極限線進行合格（Pass）、不合格（Fail）判斷的功能，如果未超過極限線指示的上限或者下限，則判斷測試結果為合格（Pass），否則判定為不合格（Fail），方便生產和科研測試。

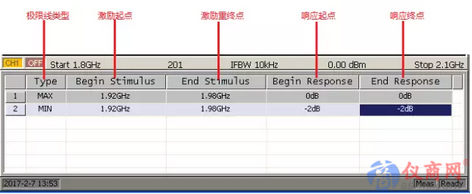

在T5280A上單擊Limit Test功能按鈕，開啟極限線測試，可點擊Limit Line功能按鈕顯示或隱藏設置的極限線，點擊Fail Sign按鈕顯示或者隱藏測試結果，點擊Edit Limit Line進入極限表編輯狀態，如下圖。設定好后測試結果即可顯示出來。
