開啟或者關閉噪聲源(通過開關DC電壓)，工程師可使用頻譜分析儀測量輸出噪聲功率譜密度的變化。計算噪聲系數的公式為:

在這個式子中，ENR為上表給出的值。通常ENR頭的NF值會列出。Y是輸出噪聲功率譜密度在噪聲源開啟和關閉時的差值。這個公式可從以下得到。

ENR噪聲頭提供兩個噪聲溫度的噪聲源：熱溫度時T=TH(直流電壓加電時)和冷溫度T=290°K。ENR噪聲頭的定義為：

冗余噪聲通過給噪聲二極管加偏置得到?，F(xiàn)在考慮在冷溫度T=290°K時與在熱溫度T=TH時放大器(DUT)功率輸出比：

Y=G(Th+Tn)/G(290+Tn)=(Th/290+Tn/290)/(1+Tn/290)

這就是Y因數法，名字來源于上面的式子。

根據噪聲系數定義，F(xiàn)=Tn/290+1，F(xiàn)是噪聲因數(NF=10*log(F))，因而Y=ENR/F+1。在這個公式中，所有變量均是線性關系，從這個式子可得到上面的噪聲系數公式。

我們再次使用MAX2700作為例子演示如何使用Y因數法測量噪聲系數。裝置圖見圖3。連接HP346AENR到RF的輸入。連接28V直流電壓到噪聲源頭。我們可以在頻譜儀上監視輸出噪聲功率譜密度。開/關直流電源，噪聲譜密度從-90dBm/Hz變到-87dBm/Hz。所以Y=3dB。為了獲得穩定和準確的噪聲功率譜密度讀數，RBW/VBW設置為0.3。從表2得到，在2GHz時ENR=5.28dB，因而我們可以計算NF的值為5.3dB。

本文小結

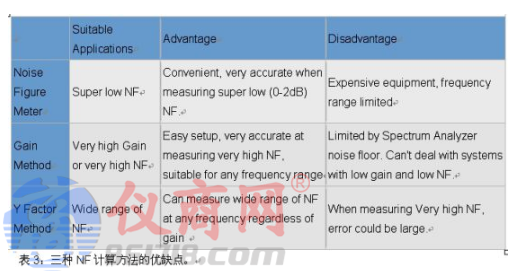

本文討論了測量射頻器件噪聲系數的三種方法。每種方法都有其優缺點，適用于特定的應用。表3是三種方法優缺點的總結。理論上，同一個射頻器件的測量結果應該一樣，但是由于射頻設備的限制(可用性、精度、頻率范圍、噪聲基底等)，必須選擇最佳的方法以獲得正確的結果。
