ZUS6000高精度智能應用型示波器可以支持多通道的波形運算功能，提高工程師波形和數據分析效率，并能實現多通道波形的分屏顯示，查看更多波形的同時保障細節顯示與測量準確。

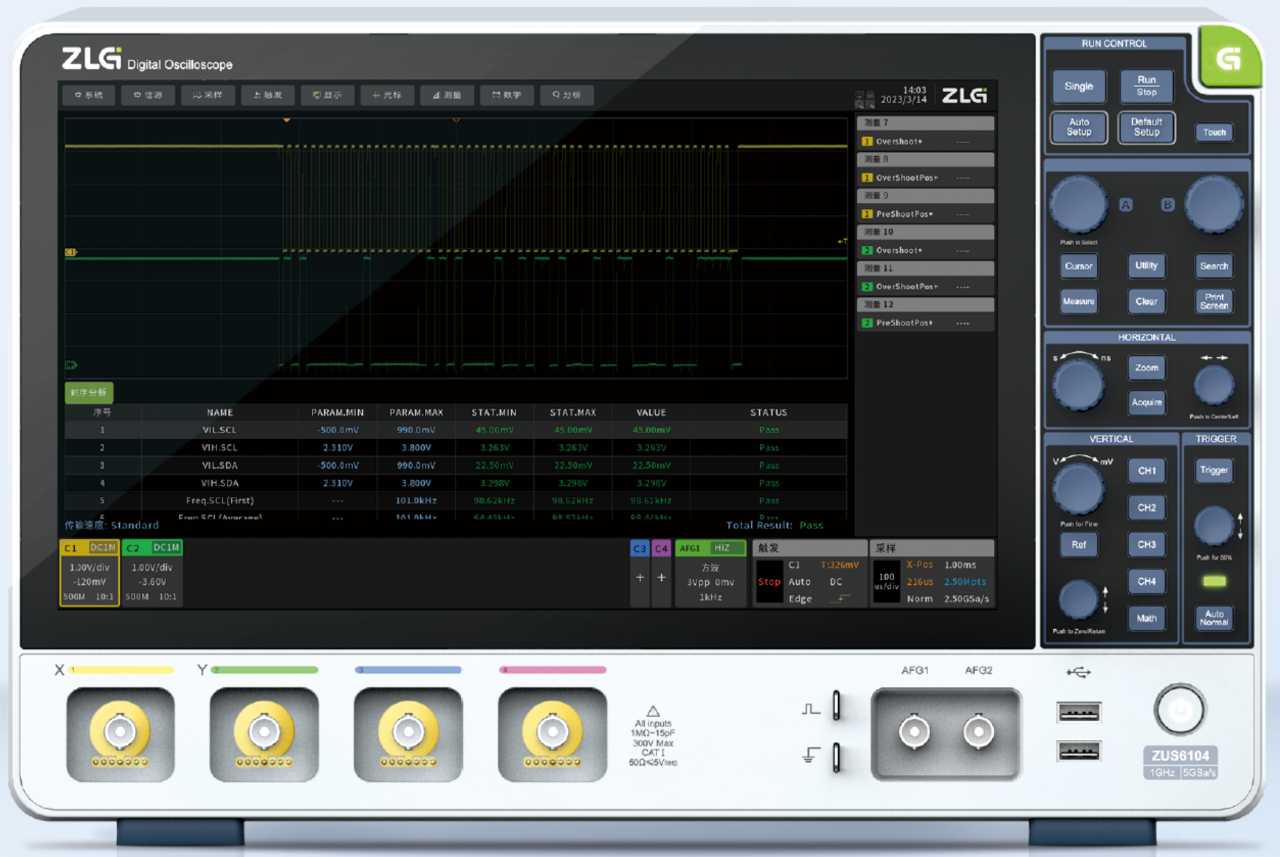

ZUS6000是致遠儀器最新推出的采用12bit高速ADC，實現最高1GHz測量帶寬，并配備了電源分析、智能硬件時序分析、汽車總線分析、以太網眼圖、X-Key等功能的高精度智能應用型示波器。

ZUS6000不僅功能強大，并致力于提升工程師對數據分析處理的效率。其中值得一提的就是ZUS6000獨特的多通道波形運算功能和波形分屏顯示功能。接下來我們通過ZUS6000示波器進行功能展示。首先我們通過ZUS6000自帶的兩路AFG信號發生器產生兩個信號，分別是頻率1KHz，電壓幅度為3Vpp的正弦波信號和頻率1KHz，電壓幅度為3Vpp的三角波信號，輸入示波器的測量通道1和通道2，通道1和通道2的垂直檔位都為500mV/div，水平時基為500uS/div，如圖所示。

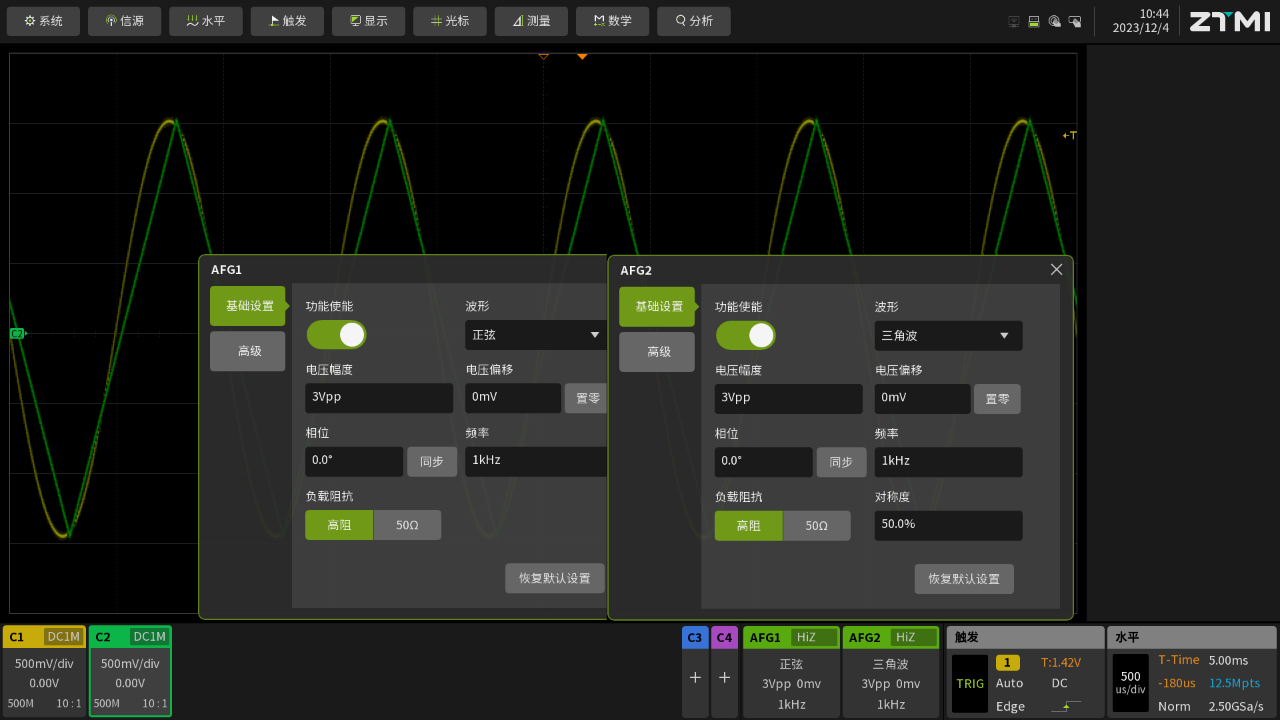

圖1  AFG設置界面

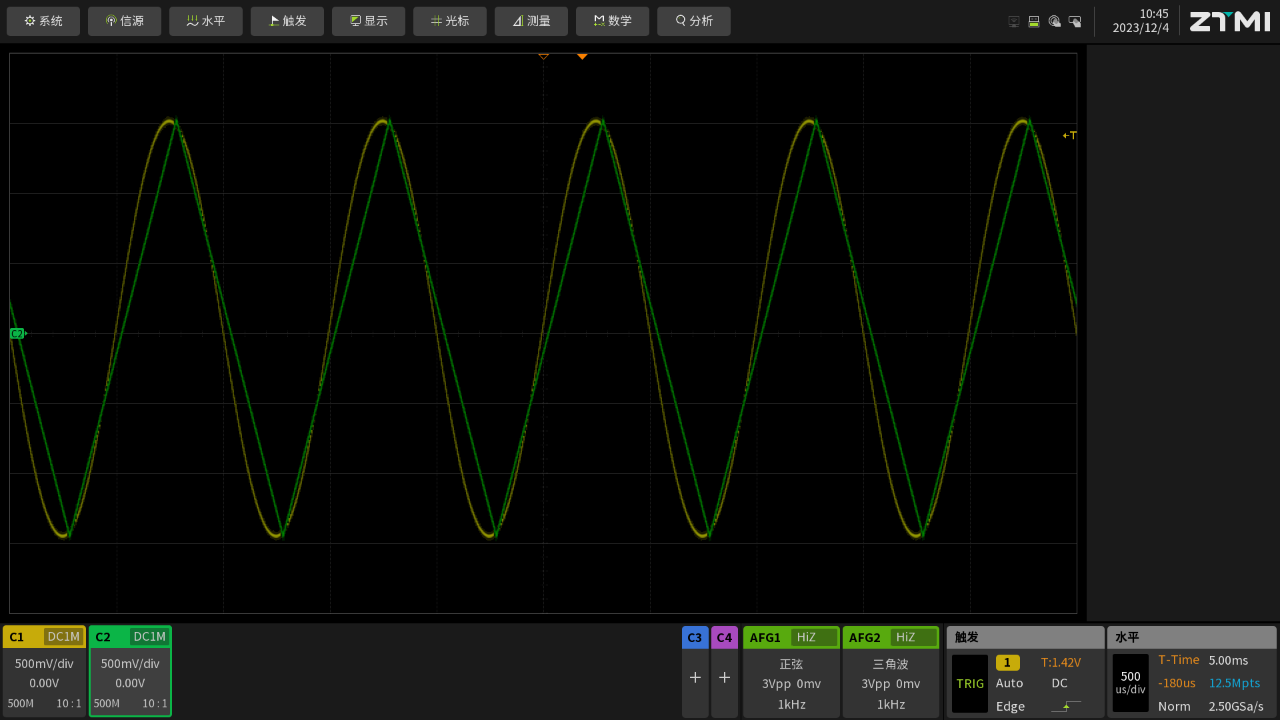

圖2  AFG波形輸出顯示

接下來我們打開ZUS6000的波形運算功能。ZUS6000支持最多同時打開4路波形運算。我們設置第一路波形運算為基本運算C1+C2，設置第二路波形運算為基本運算C1-C2，設置第三路波形運算為C1通道的積分運算，設置第四路波形運算為高級運算SQRT(C1)。設置界面與波形顯示分別如下圖。

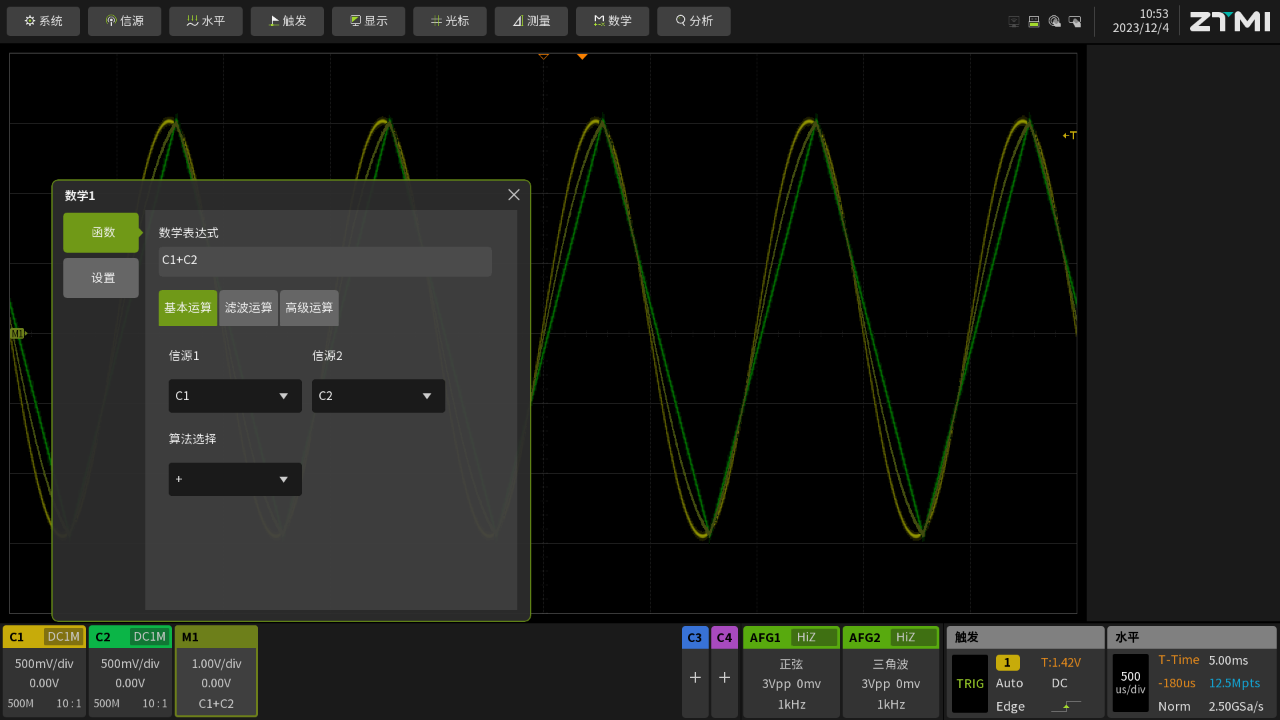

圖3  第一路波形運算設置界面

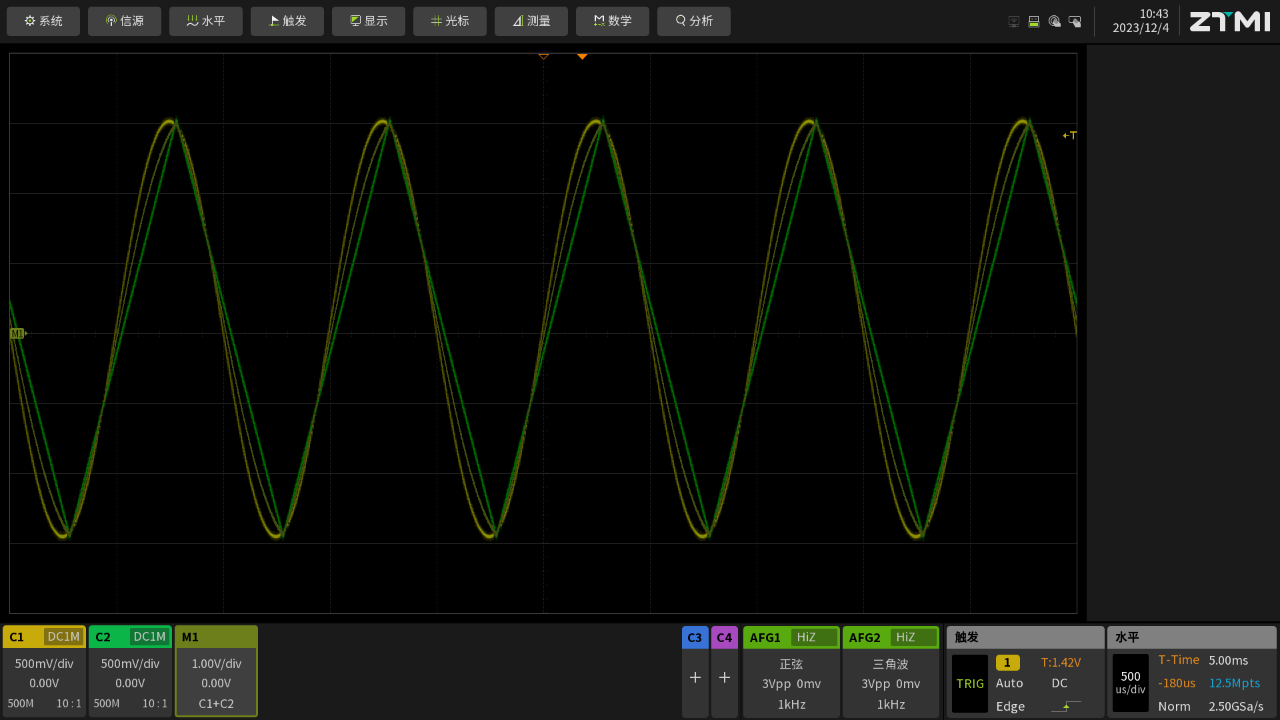

圖4  第一路運算波形顯示

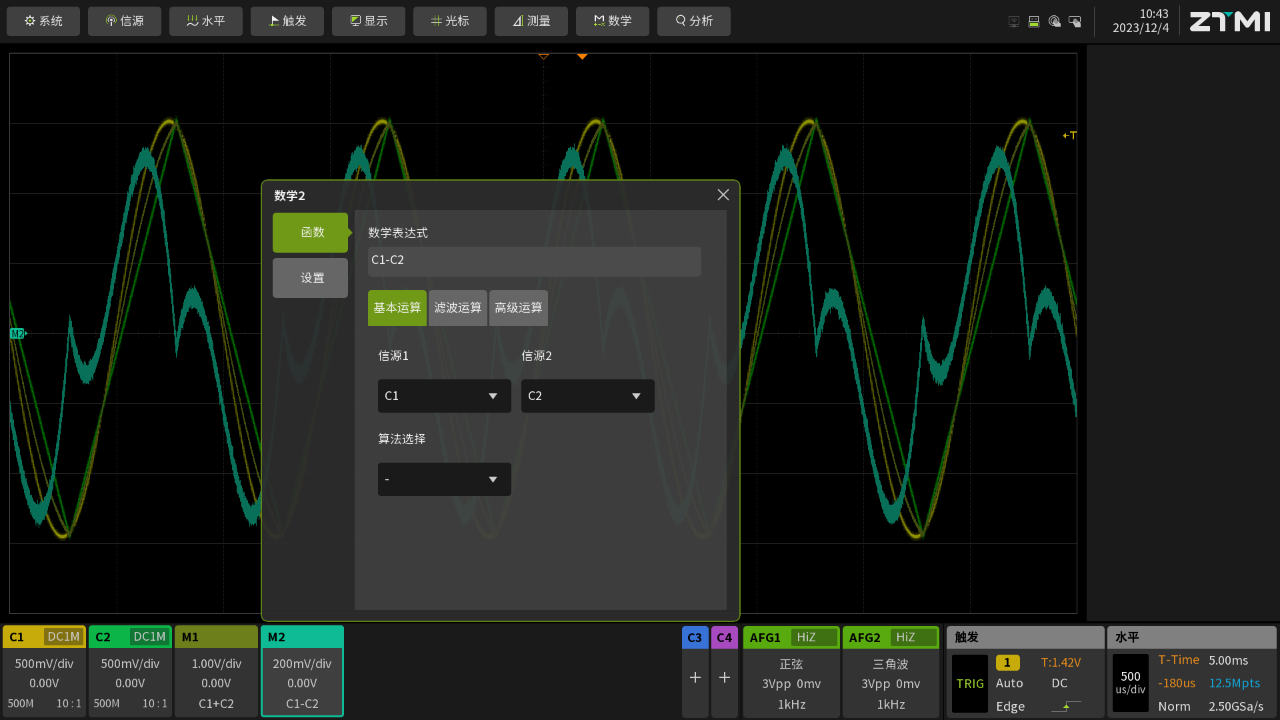

圖5  第二路波形運算設置界面

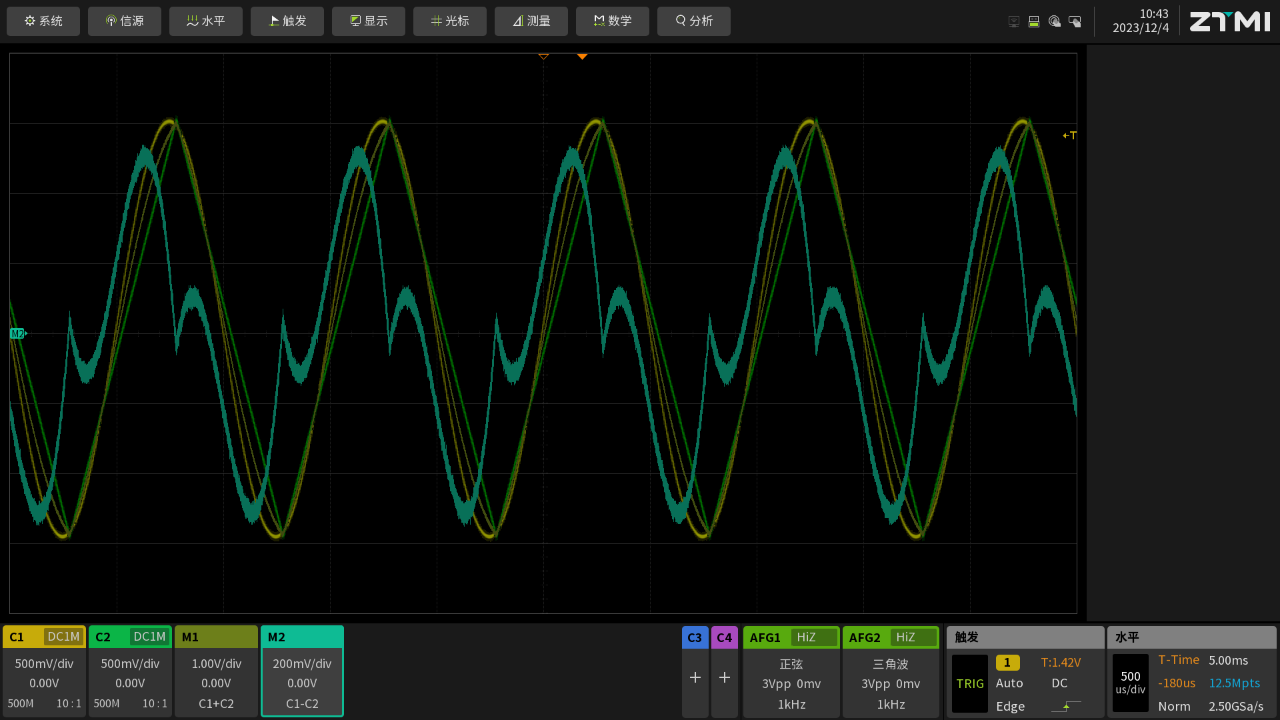

圖6  第二路運算波形顯示

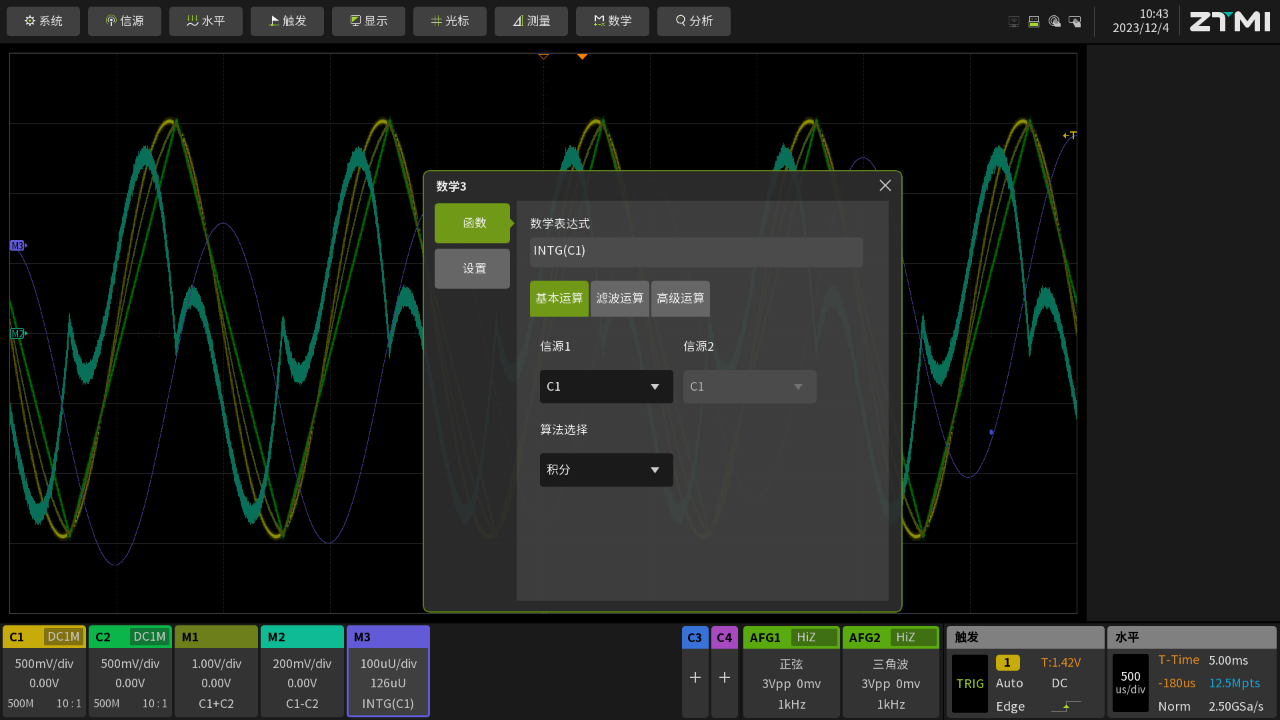

圖7  第三路波形運算設置界面

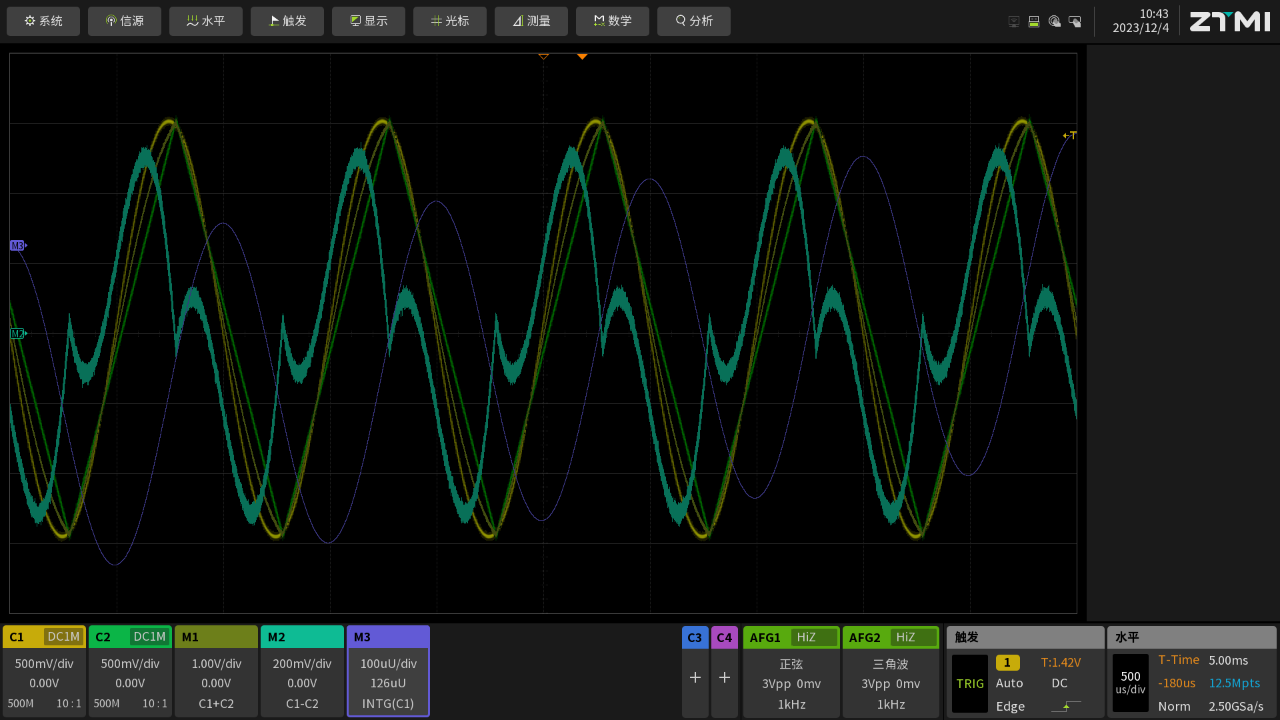

圖8  第三路運算波形顯示

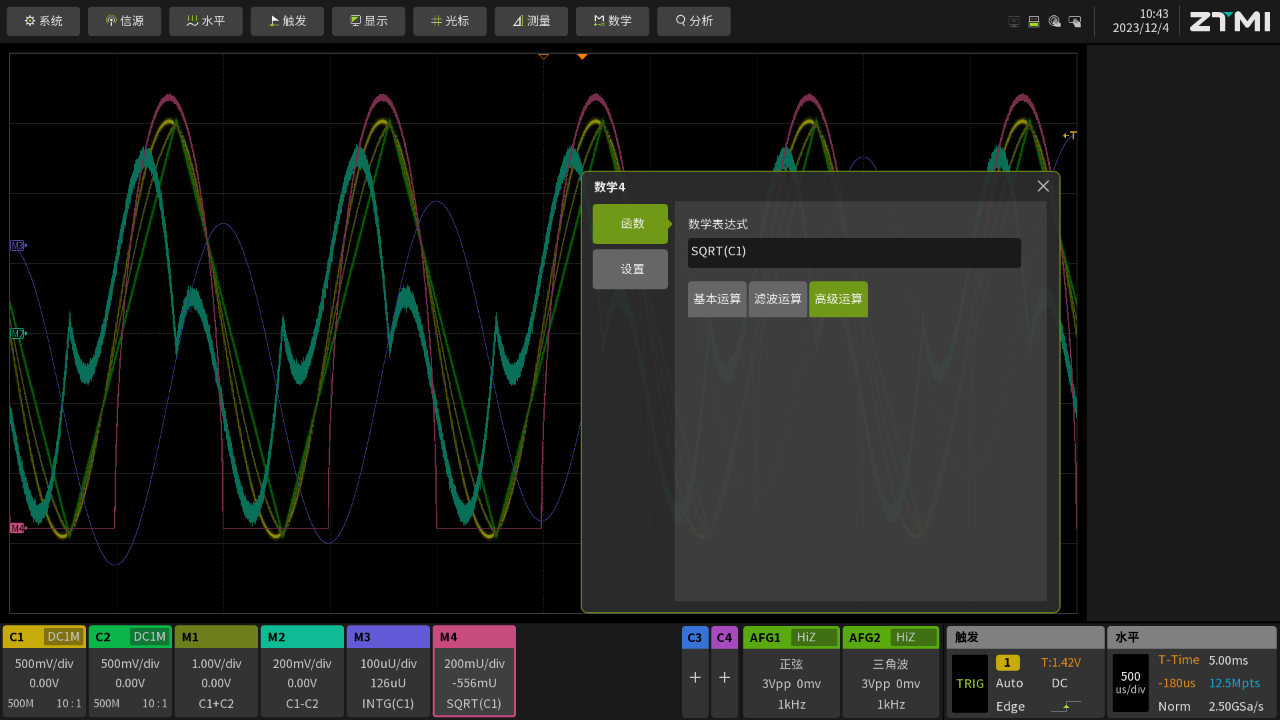

圖9  第四路波形運算設置界面

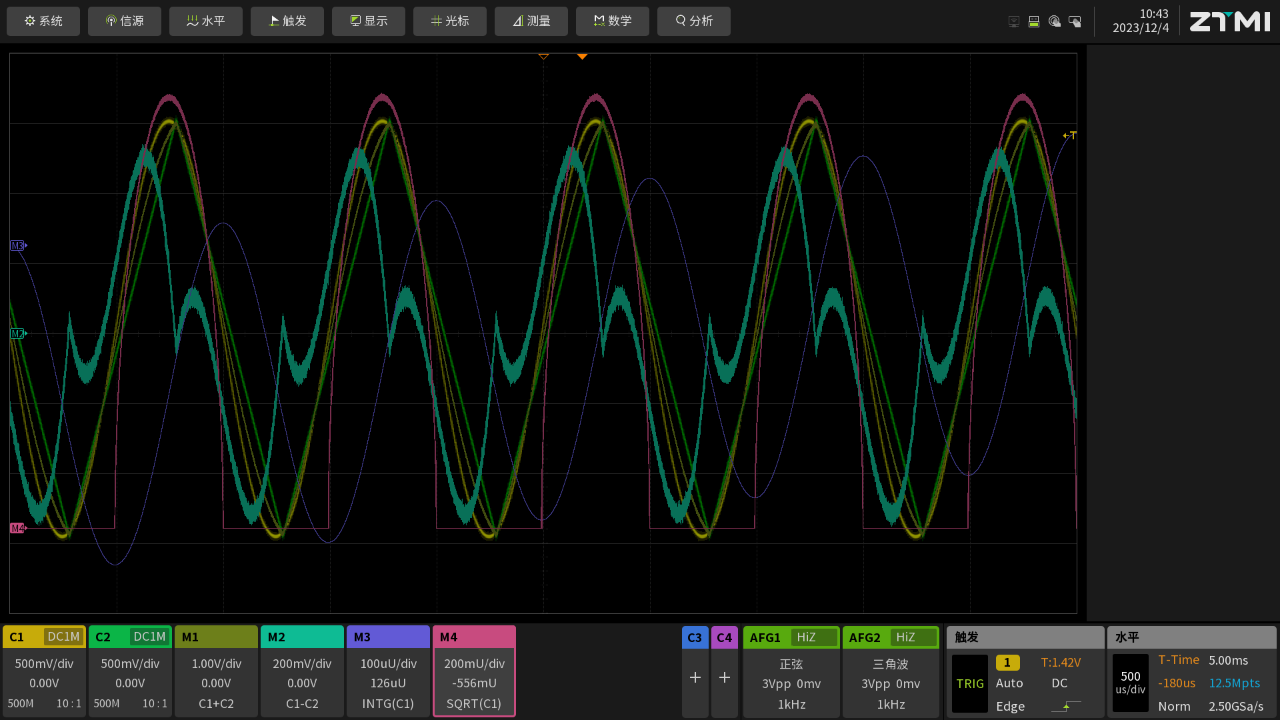

圖10  第四路運算波形顯示

從圖10我們可以看到通道1、通道2的原波形，以及我們增加的M1-M4的4路運算波形。從屏幕中我們可以發現，6路波形全部疊加在一起，無法區分波形細節，對于工程師觀察波形而言非常不方便。對于傳統示波器而言，如果要讓所有波形在一個屏幕上，同時分開觀察的話，就需要把每個通道的垂直檔位調大，并把波形移動到不同區域，如圖11所示。

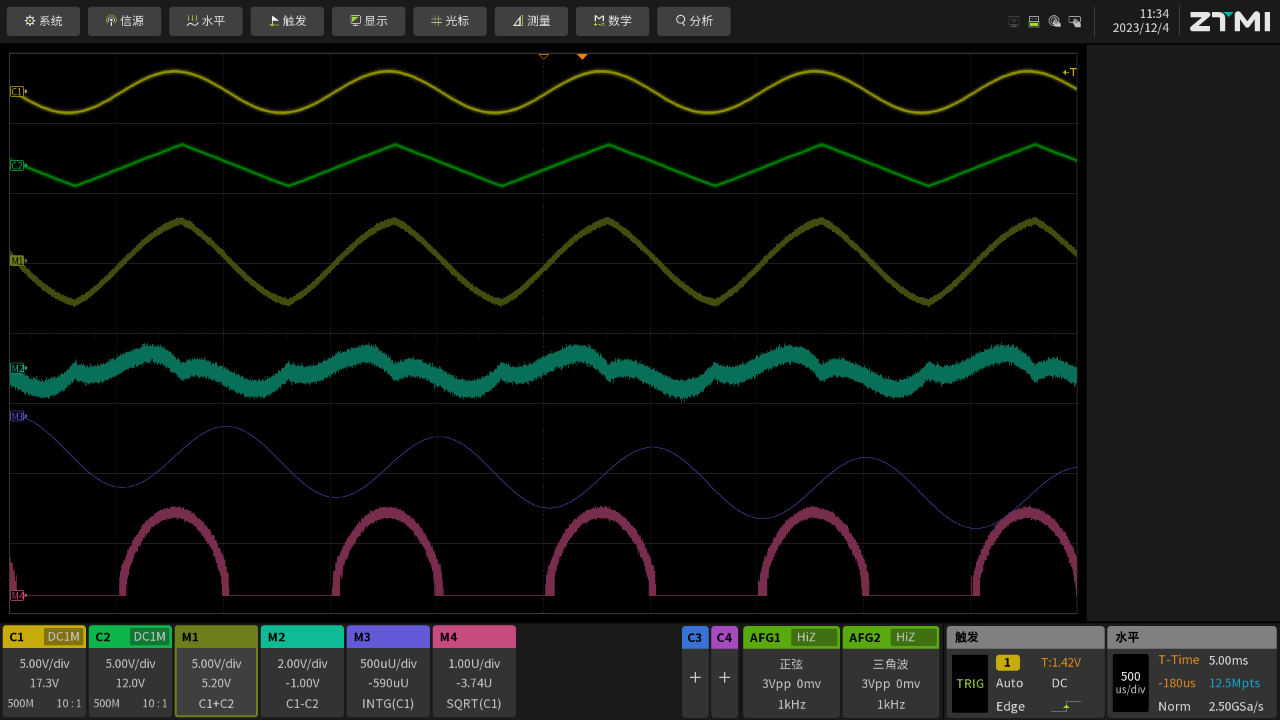

圖11  非分屏顯示

從圖11中我們可以發現，由于C1、C2垂直檔位調成了5V/div，導致示波器對波形測量精度下降，同時大量程下會引入更大的波形噪聲，因此我們會看到運算后的波形出現了明顯的噪聲干擾。如果我們打開分屏顯示會怎么樣呢？在ZUS6000顯示菜單中，我們設置顯示模式為分屏，如圖12所示。
