陀螺儀是用來測量角速率的儀器，在加速度功能基礎上，可以進一步發展，構建陀螺儀。

陀螺儀的內部原理是這樣的：對固定指施加電壓，并交替改變電壓，讓一個質量塊做振蕩式來回運動，當旋轉時，會產生科里奧利加速度，此時就可以對其進行測量；這有點類似于加速度計，解碼方法大致相同，都會用到放大器。

角速率由科氏加速度測量結果決定

- 科氏加速度 = 2 × (w × 質量塊速度)

- w是施加的角速率(w = 2 πf)

通過14 kHz共振結構施加的速度（周期性運動）快速耦合到加速度計框架

- 科氏加速度與諧振器具有相同的頻率和相位，因此可以抵消低速外部振動

該機械系統的結構與加速度計相似（微加工多晶硅）

信號調理（電壓轉換偏移）采用與加速度計類似的技術

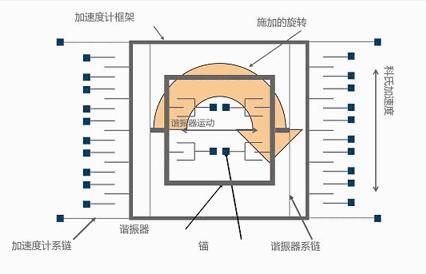

施加變化的電壓來回移動器件，此時器件只有水平運動沒有垂直運動。如果施加旋轉，可以看到器件會上下移動，外部指將感知該運動，從而就能拾取到與旋轉相關的信號。

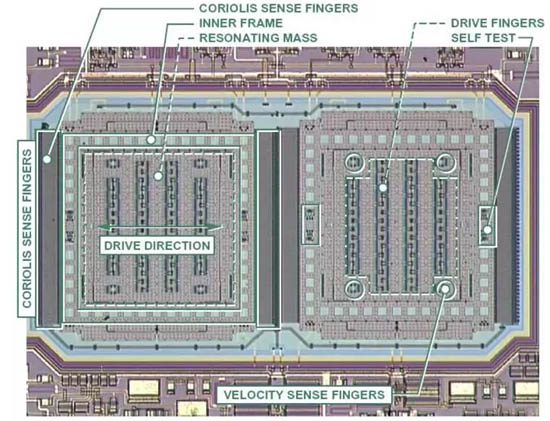

上面的圖片，只是抽象展示了陀螺儀的工作原理，而真實的陀螺儀內部構造是下面這個樣子，別不小心誤會了哦~

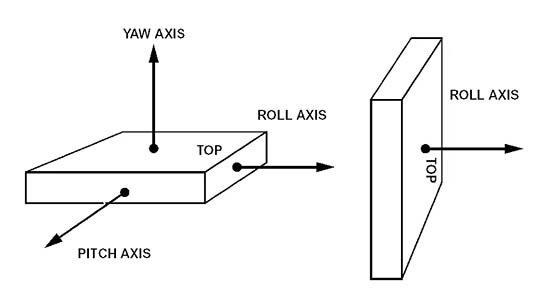

PS：陀螺儀可以三個一起設計，分別對應于所謂滾動、俯仰和偏航。任何了解航空器的人都知道，俯仰是指航空器的上下方向，偏航是指左右方向，滾動是指向左或向右翻滾。要正確控制任何類型的航空器或?qū)棧夹枰肋@三個參數，這就會用到陀螺儀。它們還常常用于汽車導航，當汽車進入隧道而失去GPS信號時，這些器件會記錄您的行蹤。

無人機在飛行作業時，獲取的無人機影像通常會攜帶配套的POS數據。從而在處理中可以更加方便的處理影像。而POS數據主要包括GPS數據和IMU數據，即傾斜攝影測量中的外方位元素：（緯度、經度、高程、航向角（Phi）、俯仰角（Omega）及翻滾角（Kappa））。

GPS數據一般用X、Y、Z表示，代表了飛機在飛行中曝光點時刻的地理位置。

飛控是由主控MCU和慣性測量模塊（IMU，Inertial Measurement Unit）組成。IMU提供飛行器在空間姿態的傳感器原始數據，一般由陀螺儀傳感器/加速度傳感器/電子羅盤提供飛行器9DOF數據。

IMU中的傳感器用來感知飛行器在空中的姿態和運動狀態，這有個專有名詞叫做運動感測追蹤，英文Motion Tracking。運動感測技術主要有四種基礎運動傳感器，下面分別說明其進行運動感測追蹤的原理。

 微機電系統（MEMS）

IMU中使用的傳感器基本上都是微機電系統（MEMS），是半導體工業中非常重要的一個分支。

微機電系統（MEMS, Micro-Electro-Mechanical System）是一種先進的制造技術平臺。微機電系統是微米大小的機械系統，是以半導體制造技術為基礎發展起來的。

我們的四軸飛行器上用到的加速度陀螺儀MPU6050，電子羅盤HMC5883L都是微機電系統，屬于傳感MEMS分支。傳感MEMS技術是指用微電子微機械加工出來的、用敏感元件如電容、壓電、壓阻、熱電耦、諧振、隧道電流等來感受轉換電信號的器件和系統。

 加速器（G-sensors）

加速器可用來感測線性加速度與傾斜角度，單一或多軸加速器可感應結合線性與重力加速度的幅度與方向。含加速器的產品，可提供有限的運動感測功能。

加速度計的低頻特性好，可以測量低速的靜態加速度。在我們的飛行器上，就是對重力加速度g（也就是前面說的靜態加速度）的測量和分析，其它瞬間加速度可以忽略。記住這一點對姿態解算融合理解非常重要。

當我們把加速度計拿在手上隨意轉動時，我們看的是重力加速度在三個軸上的分量值。加速度計在自由落體時，其輸出為0。為什么會這樣呢？這里涉及到加速度計的設計原理：加速度計測量加速度是通過比力來測量，而不是通過加速度。

 陀螺儀（Gyros）

陀螺儀是利用高速回轉體的動量矩敏感殼體相對慣性空間繞正交于自轉軸的一個或二個軸的角運動檢測裝置。利用其他原理制成的角運動檢測裝置起同樣功能的也稱陀螺儀。
