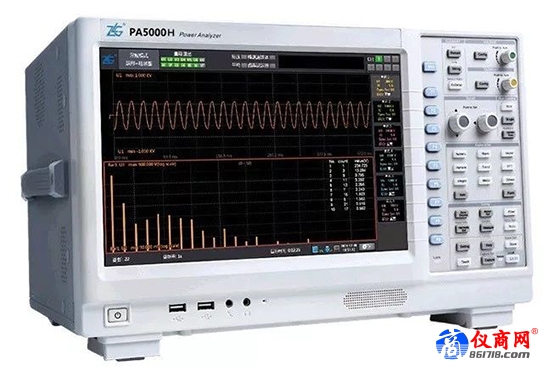

在使用PA功率分析儀器進行測量的時候，接線是最先要做的就是最基本的操作。很多工程師很難把功率分析儀的接線方式講清楚，這里以PA功率分析儀為基礎給大家理解一下接線的基本技能。

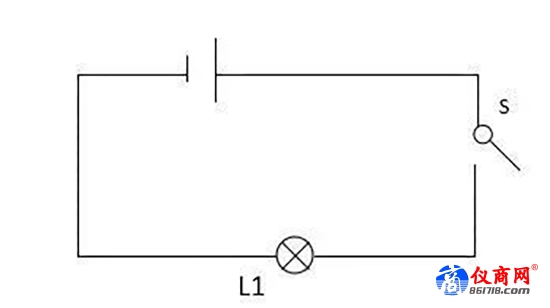

眾所周知，任何電路要工作都需要形成回路，電路工作回路如圖1所示，電流從高端到低端。
圖1 電路工作圖
功率分析儀其實一樣，我們可以根據這個思路來理解功率分析儀的接線方式。
一、3P4W 接線

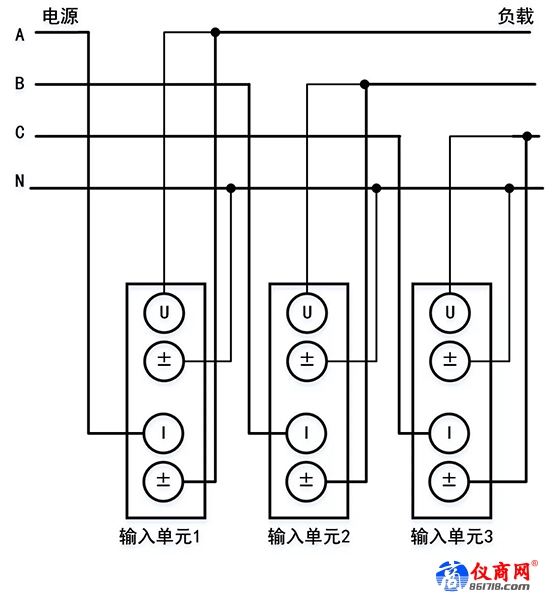

圖2 3P4W接線法理解圖
如圖2所示，電源從高端指向低端，電流測量高端。所以，接線為：AN，BN，CN，電流分別測量A、B、C，這個很好理解。
二、3V3A接線

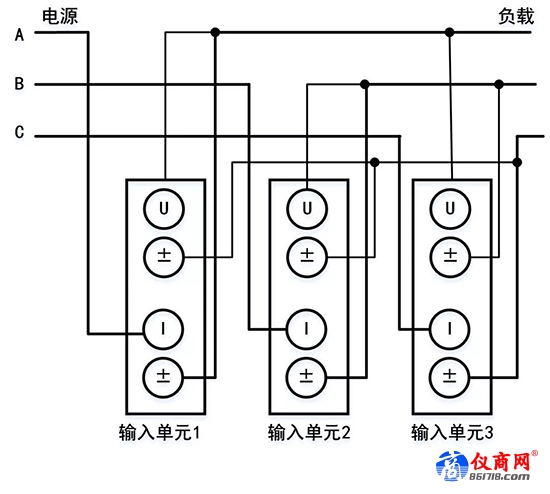

圖3 3V3A接線法理解圖
我們可以假設圖3"取C相作為參考點，可看作低端"，那么電源從高端到低端，電流測量高端電流，電壓接法為AC、BC、AB，電流分別測量A、B、C，這樣就很簡單了。
以上是3V3A的接線方式。
三、3P3W接線
有的工程師可能會問，為什么要接最后一路呢？你既然“指定了低端”，為什么最后還要接上兩個高端，例如最后的AB相，電流卻測量C。其實你可以不接最后一相，不接，對測量結果并沒有影響，這就是3P3W接法，也就是“兩表法”接上后可以補全相序關系，就可以看矢量圖了。
上面的理解方式也許并不官方，但可以有助于理解接線方式，最后需要提醒大家的是此種理解方式只適合功率分析儀，對功率計PA333H、PA323，這樣3相的功率計和功率分析儀不是一樣接線方式，如果全然照搬接線，結果會是錯誤的。
