TI超低功率傳感器控制器可以通過設計最低功率電池供電的智能儀表應用


  來源: 德州儀器 時間:2019-01-30 編輯:思楊
分享到:

?

許多人一想到智能儀表就會想到電表,但在看到智能儀表帶給電表市場的優勢,例如:向消費者提供實時消費數據以便他們管理使用情況,還可以防止通過篡改數據進行竊電后——消費者希望水流量表和燃氣流量表也能具有相同的優點。

電表與流量表的一個關鍵區別在于電源。電表幾乎總是具有電源的;因此,功耗不是主要關切所在。流量表很少具有電源,因此需要電池供電。TI超低功率傳感器控制器可以通過設計最低功率電池供電的智能儀表應用,幫助您在如今的流量表市場中勝出。

在大多數流量表應用中,主Arm®-M4F應用微控制器(MCU)可能僅需要每天傳輸兩三次測量結果。主MCU能在兩次傳輸之間保持待機模式,這顯著降低了系統的平均電流消耗。監控水或燃氣流量始終是必須要做的工作,因此您可以部署獨立的16位MCU超低功率協處理器,由該協處理器在主MCU待機時實施低功率測量。Simplelink? CC1312 and CC1352R/P設備平臺(見圖 1)及其超低功率傳感器控制器使您能夠獲得低功率并管理應用、計量和無線射頻(RF)通信,所有這些功能均由單一芯片承載。

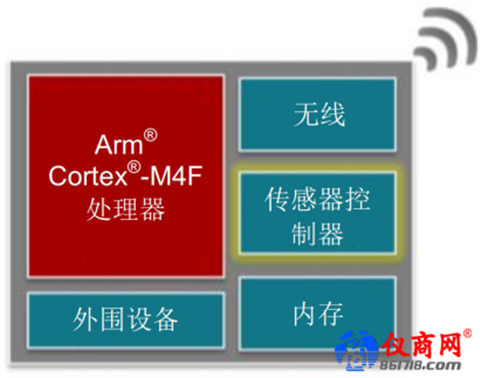

圖1. CC13x2與CC26x2方框圖


Simplelink傳感器控制器是專用的16位中央處理單元(CPU)核心,在活動模式、待機模式和啟動耗能階段均只消耗極低功率。如圖 2 所示,該傳感器控制器包括模擬和數字外圍設備,它們專為實現超低功率而進行了優化。

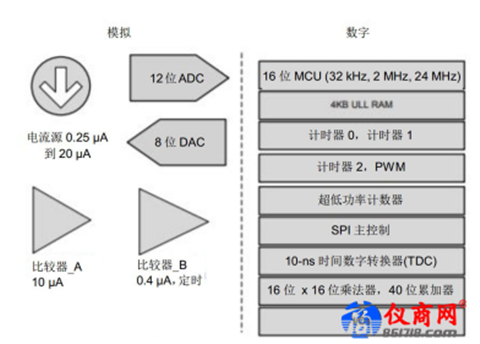

圖2.傳感器控制器方框圖


利用這些外圍設備和2MHz時鐘模式,使得該控制器非常適合感應式測量應用,從而實現超低功率:例如,基于感應式測量原則,可以在100Hz時達到低至3.9μA的平均電流消耗值。
