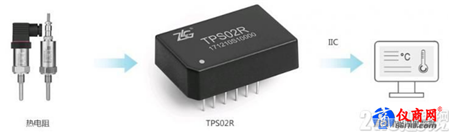

溫度檢測已經廣泛應用于我們的生活與工業現場中，測溫電路的精準性愈發重要，該如何提升測溫電路的準確性?本文將以熱電阻測溫方案為例，從熱電阻的選型參數出發，為大家簡單闡述提升測溫準確性的方向。

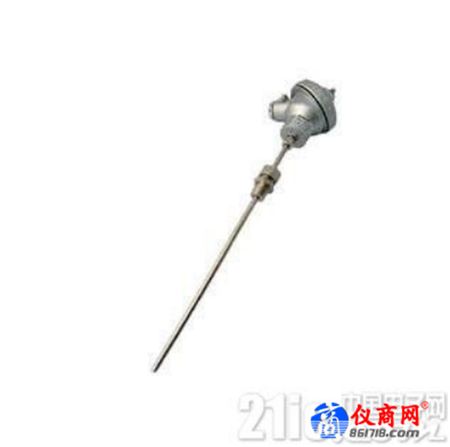

鉑熱電阻具有良好的長期穩定性和精度，是常用的工業測溫傳感元件。近年來，薄膜印刷生產工藝使得貴金屬鉑的用量減少，鉑熱電阻成本大幅度下降，逐步被普及應用。鉑熱電阻在與后級電路搭配使用時， 關注其標稱電阻、溫度系數、精度等級三個基本參數，我們可以決定鉑熱電阻的選型，了解溫度電阻轉換特性、測量電流、接線方式這些參數可幫助我們盡可能少的引入額外電路誤差，搭建精準的測溫電路。

1.標稱電阻

標稱電阻是鉑熱電阻在冰點0℃度時的電阻值。標稱電阻為100Ω的PT100最常用，也有標稱電阻為200Ω、500Ω、1000Ω的PT200、PT500、PT1000。

2.溫度系數

溫度系數TCR是鉑熱電阻在水的冰點和沸點之間每單位溫度的平均電阻值變化。不同組織采用不同的溫度系數作為其標準，歐洲IEC60751和中國GB/T30121采用的溫度系數為0.003851，美國ASTM E1137采用的溫度系數為0.003902，0.003851目前是國內和大多數國家中認可的行業標準。

溫度系數的計算過程如下，以PT100為例。

TCR= (R100-R0)/(R0×100)

沸點100℃時的阻值R100=138.51Ω，冰點0℃時的阻值R0=100Ω，將差值38.51除標稱電阻，再除100℃，結果就是平均溫度系數。

3.精度等級

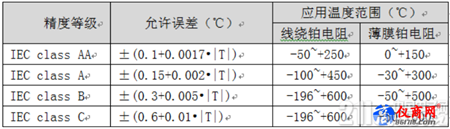

IEC60751中規定了鉑熱電阻的精度等級、允許誤差。以A級鉑熱電阻為例，最大溫度誤差由兩部分組成，0℃時的標稱電阻值偏差導致的固定誤差0.15℃，加上溫度系數漂移引入的誤差0.002×|T|。其中T是實際溫度測量范圍，T不超過精度等級表中的應用溫度范圍-30~+300℃時，則鉑熱電阻不超出精度等級的允許誤差。

當被測溫度為100℃時，A級鉑熱電阻總的誤差為0.15+0.002×100=0.35℃。在選型時，鉑熱電阻的標稱電阻、溫度系數標準、精度等級及應用溫度范圍，是我們的選擇依據。

4.溫度電阻轉換特性

鉑熱電阻的溫度電阻轉換關系用以下公式描述，分0℃以下、0℃以上兩種情況。

當T≤0℃：RT=R0? (1+A?T+B?T2+C? (T-100℃) ?T3)

當T≥0℃：RT=R0? (1+A?T+B?T2)

其中，RT是溫度為T時的阻值，R0是0℃時的阻值;A、B、C是IEC60751中規定的三個常數，其值分別為3.9083×10-3 °C-1、-5.775×10-7 °C-2、-4.183×10-12 °C-4。直接用電阻值RT代入公式中可求解被測溫度T，但需要求解三次方方程，計算復雜。

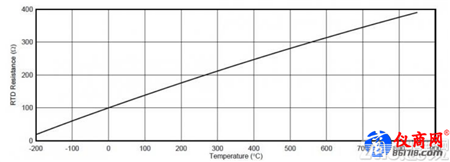

為了簡化計算，使用公式輸出PT100在-200~+850°C范圍內的溫度電阻值曲線，如下圖。PT100的阻值變化在18~400Ω范圍內，有近似線性的溫度電阻值轉換關系。
