2024年7月31號—8月1號，紅相科技來到國網技術學院開展了第一期2024設備監控專業設備主人履職能力培訓班。紅相科技深耕電力領域多年，致力于提供高效精準的電力檢測設備和解決方案，得到客戶的廣泛認可，多年來一直與國網技術學院建立密切的合作關系。

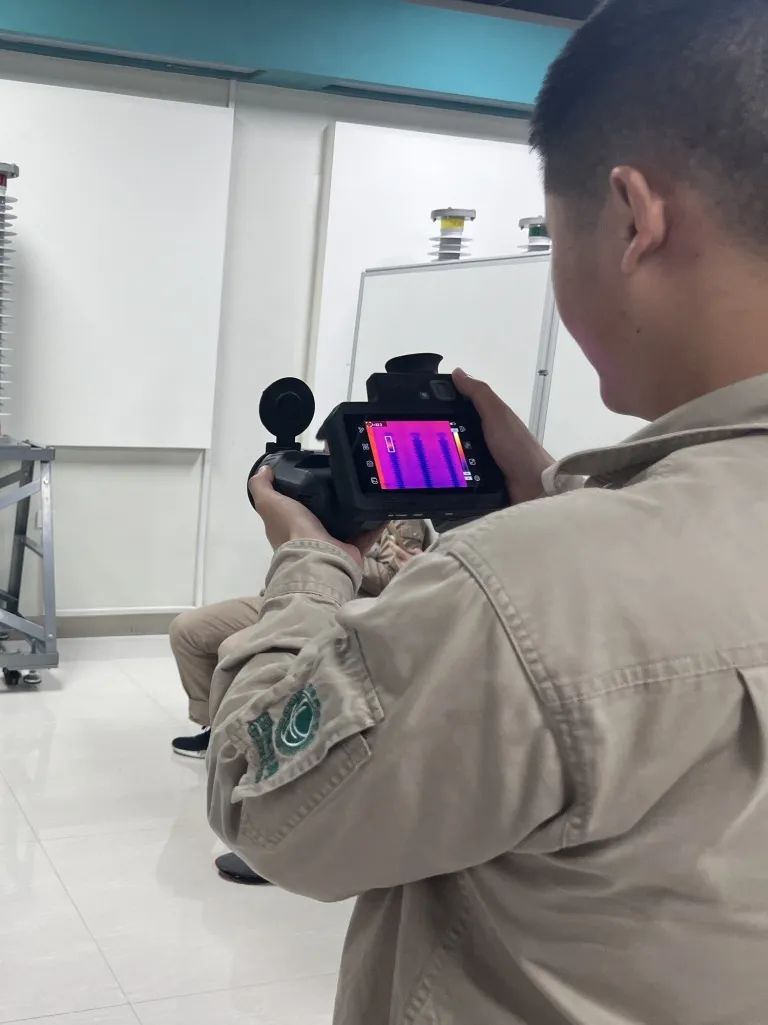

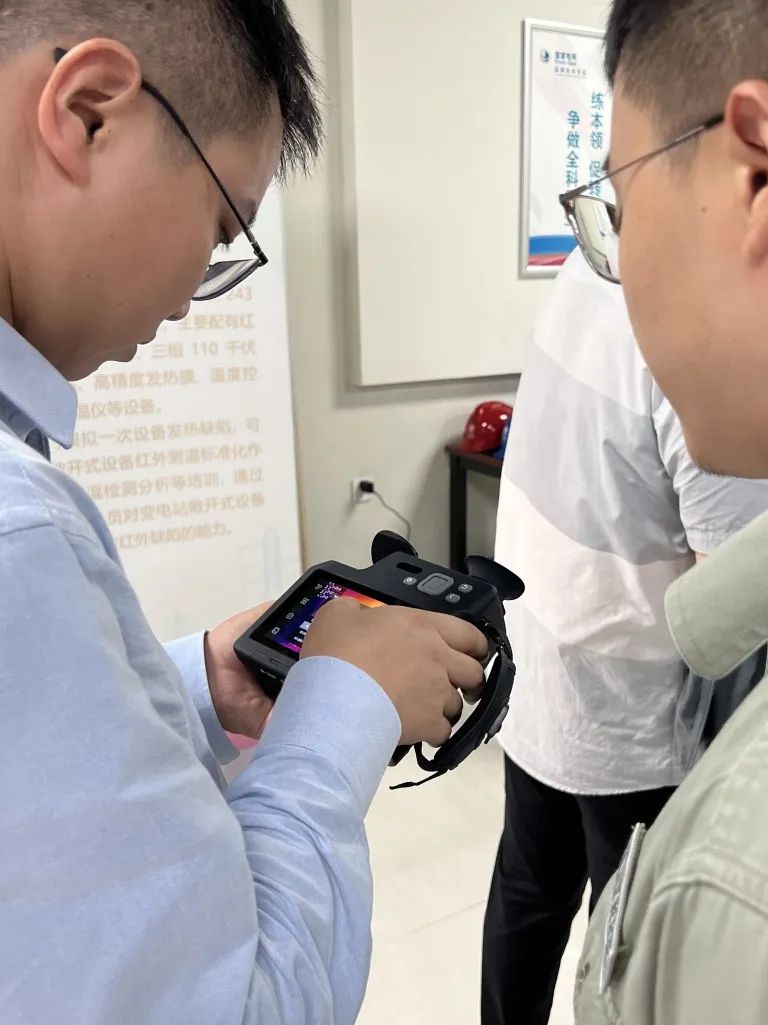

本次培訓，紅相工程師為大家詳細講解了紅外熱像儀T70，介紹了設備使用技巧、維修保養、測試軟件操作等事宜，并進行了現場測試。在場學員積極提問，主動上手操作，將理論知識與實踐最大程度結合。

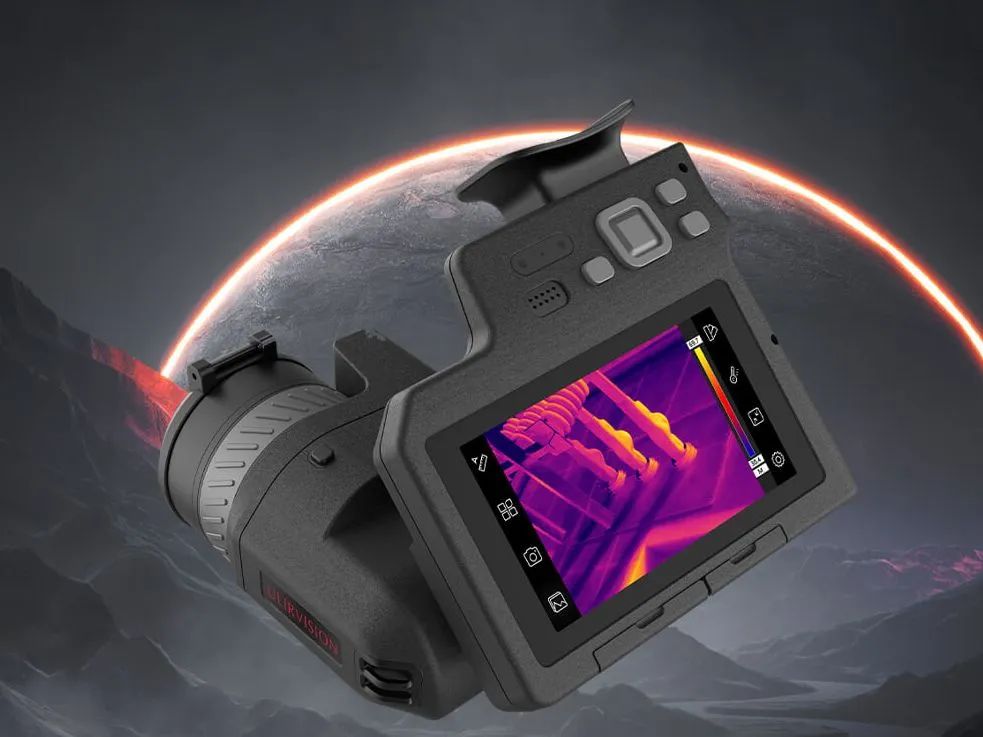

T70是一款專家級紅外熱像儀，采用高像素非晶硅微量熱型探測器，搭配手自一體鏡頭，擁有非常優秀的成像質量，滿足工業市場的嚴格要求。

現場教學中，實驗裝置模擬了避雷器發熱，T70呈現了良好的檢測效果，得到了廣大師生認可。針對電壓致熱型設備溫差小、發現困難的痛點，工程師還重點介紹了測試電壓致熱中常使用的分析工具，包括了線測溫、開窗、絕緣子三大模式。

線測溫模式

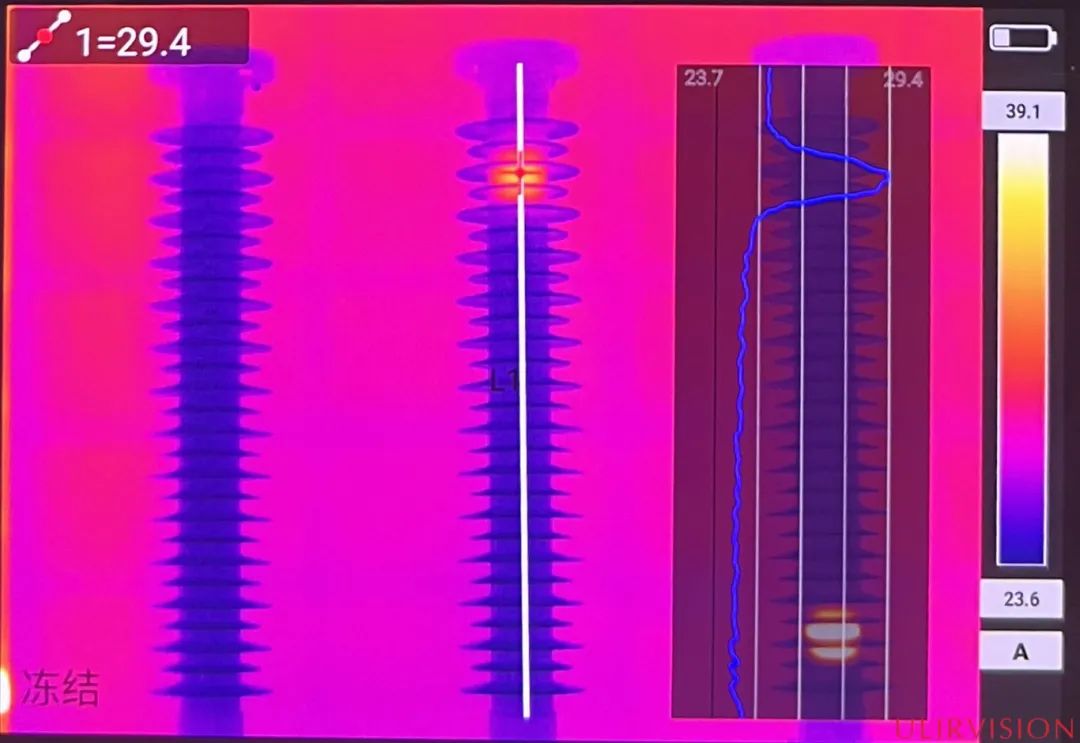

選擇線測溫模式，畫面出現一條直線，自動追蹤最高溫顯示在左上角，并在右邊顯示溫度曲線分布圖，如圖1可以清楚看到此條直線區域的溫度分布，最高峰則代表最高溫點顯示為29.4。

圖1

開窗模式

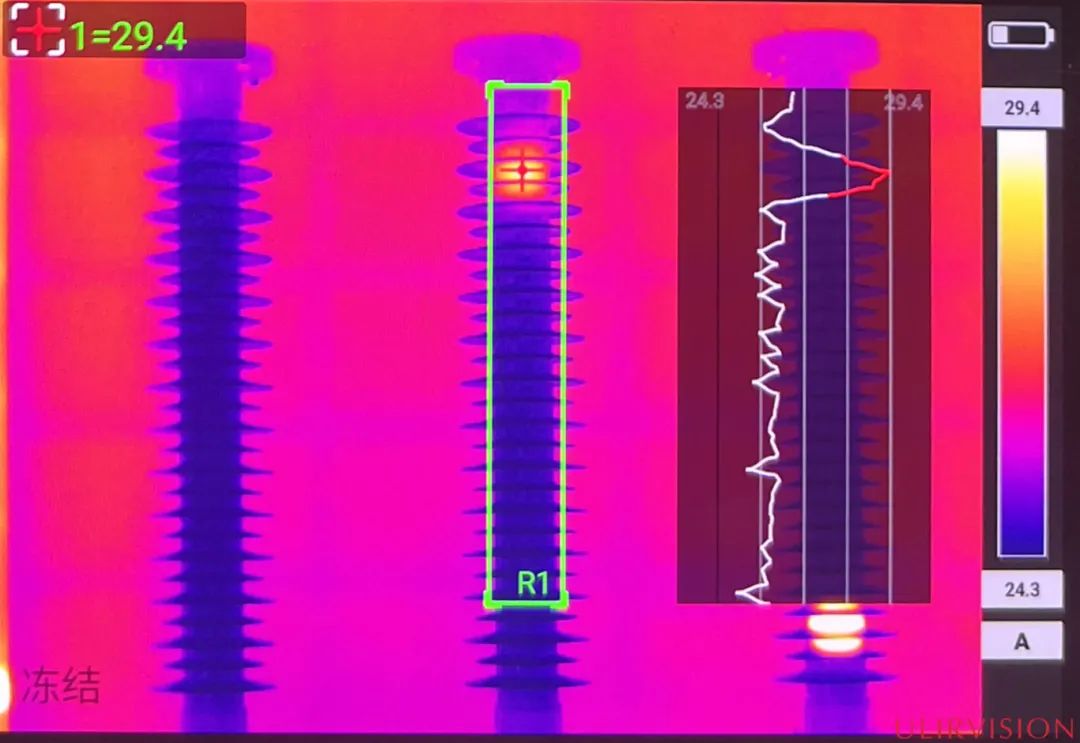

選擇開窗模式，可將被測目標框在區域之內，矩形框可通過觸屏調節位置和大小。此模式下，儀器通過智能算法調節色標上下限，同時顯示十字標追蹤的最高溫于左上角。如圖2所示，開窗模式對R1區域生效。當被測目標背景雜亂或溫差較小，開窗模式可有效捕捉微小溫差，呈現優秀的對比度，輔助判斷細小溫差缺陷。

圖2

絕緣子模式

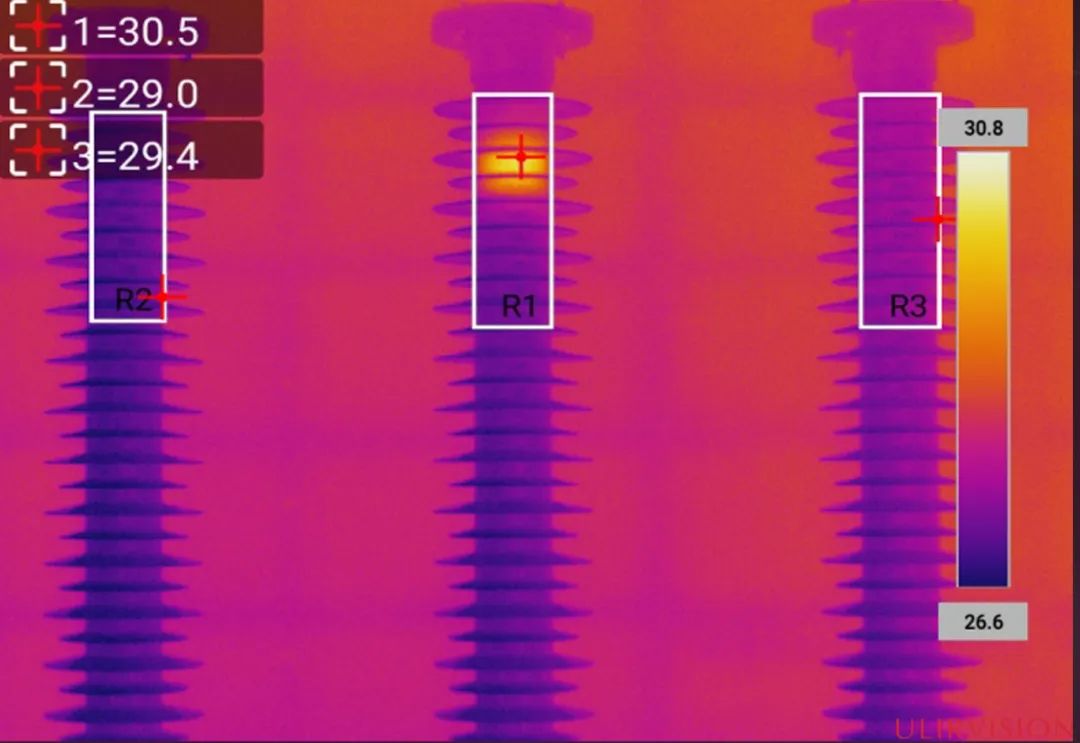

T70內置自主開發的低值零值絕緣子診斷算法，根據絕緣子串的熱像特征，凸顯溫度差異，可直觀呈現低至0.5k的微小溫度差異，輔以溫度曲線分布和診斷規則，研判低值、零值絕緣子，幫助運維人員及時發現輸、變電絕緣子設備的熱缺陷。

圖3

感謝國網技術學院對紅相科技的信賴，紅相科技將繼續深耕，精益求精，做更專業的產品，以更優質的服務為電力領域提供有力支撐。
