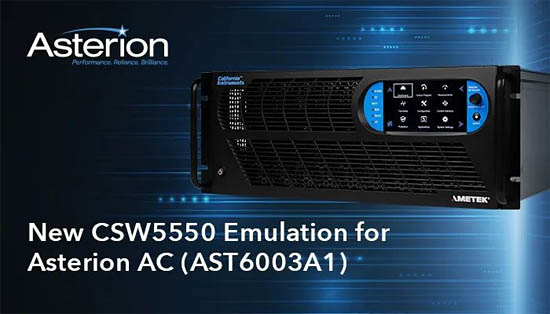

CSW5550是加州儀器品牌的一款交直流程控電源產品，支持單三相輸出，支持AC/DC/AC+DC的輸出模式，功率5550VA/W，其品質優異，功能豐富，穩定可靠，得到了市場用戶的一致好評。

隨著多款新產品的問世，CSW5550產品終將慢慢退出市場的舞臺。為兼顧產品的推陳出新，客戶的使用習慣，集成系統軟件的兼容性等問題，阿美特克程控電源事業部特研發并推出了新的選件，支持在AST6003A1型號產品上仿真CSW5550的功能。增加此選件后，AST6003A1與CSW5550僅有微小差異。

產品差異

支持CSW5550仿真功能的AST6003A1儀器與實際CSW5550儀器略有差異，主要表現在以下兩個方面。

前面板的差異

支持CSW5550仿真功能的AST6003A1儀器不支持前面板控制MIL-704 Tests，DO160 Tests，IEC-411和IEC-413選件功能，僅支持遠程軟件控制；而CSW5550可以使用前面板開啟和操作此類選件。

SCPI指令的差異

支持CSW5550仿真功能的AST6003A1儀器不支持“SYST:TEMP”指令，因?yàn)锳ST6003A1儀器內部沒有對應溫度傳感器。其余指令均兼容。

操作步驟

用戶可以通過手動操作AST6003A1的前面板或使用SCPI指令遠程控制儀器啟用AST6003A1型號產品仿真CSW5550的功能。

通過AST6003A1的前面板啟用CSW5550仿真功能

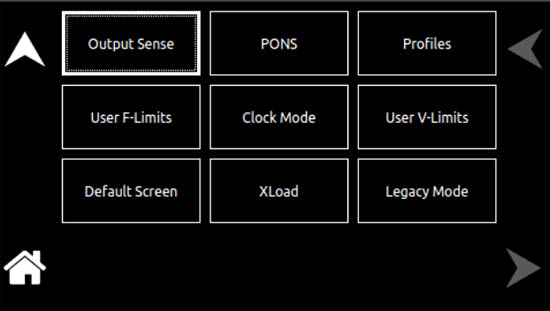

1.進入AST6003A1的配置界面，選擇 “l(fā)egacy mode”。

2.在“l(fā)egacy mode setting”界面選擇“CSW”選項。

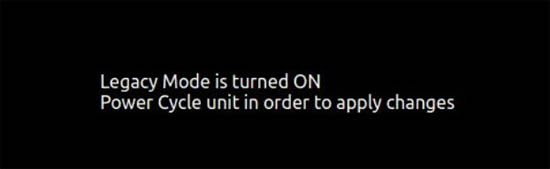

3.打開此功能后，將收到如下提示信息。重啟電源，即可啟用該功能。

4.通過選擇“l(fā)egacy mode Setting”界面中的“AST”選項，可以關閉仿真模式并返回到AST電源模式。

通過程控方式發送SCPI指令啟用AST6003A1的CSW5550仿真功能。

1.發送命令“SYST:LEG 1”。此指令啟用模式選擇功能。

2.發送命令“SYST:LEG:MOD CSW”。此指令啟用AST6003A1仿真CSW5550的功能。

3.重啟儀器以啟用該仿真功能。

4.如需恢復到AST6003A1模式，發送SCPI指令“SYST:LEG 0” 并重啟儀器即可。
