自動夾具移除功能，實現非標準接頭器件測試

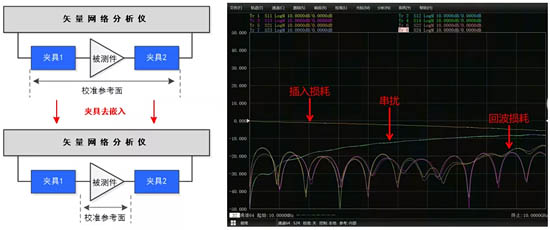

矢量網絡分析儀的測量對象涉及到非標準接頭器件，如封裝微波器件、在片器件等，此類器件最顯著的特點是無法與矢量網絡分析儀直接相連。使用夾具可以將被測件連接到矢量網絡分析儀上，但同時也引入了夾具誤差。自動夾具移除功能可以進行夾具參數的提取、存儲以及夾具去嵌入，以獲得被測件的真實參數，其操作簡便，精度高。

利用自動夾具移除功能，把被測件作為一個整體，進行平衡參數提取，并進行四端口的去嵌入。測試結果顯示，傳輸參數能夠很好的去除掉，同樣近端串?dāng)_和遠端串?dāng)_也得到有效去除。

增益壓縮二維掃描，提高測試效率

放大器等有源器件的增益壓縮測量應用僅需一次設置，一次連接，一次校準就可以得到放大器在頻域的所有增益壓縮參數（包括壓縮點的輸入功率，壓縮點的輸出功率，壓縮點的增益等）和線性參數（包括線性增益，輸入匹配，輸出匹配等）。具有：

●快速準確的智能掃描；

●一目了然的向?qū)?zhǔn)；

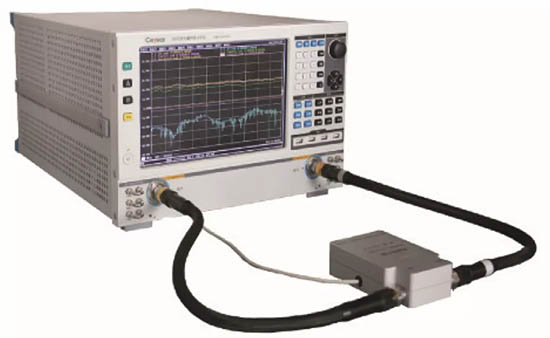

●方便快捷的USB電子校準，USB功率校準；

●二維掃描（頻率點掃功率和功率點掃頻率）一次完成；

●多種增益壓縮測量方法——從線性/最大增益壓縮、從飽和態壓縮、從回退點壓縮和X/Y法壓縮。
