巴倫（Balun）是一種三端口器件，由同軸巴倫和功分電路構成，可以雙向工作，用作信號分路器或合路器，實現單端—差分、差分—單端的平衡/不平衡轉換。中電科思儀科技股份有限公司（簡稱“思儀科技”）一直致力于超寬頻帶、傳輸幅度平坦、幅相匹配優異的寬帶巴倫產品的研發。

針對高速模/數轉換、差分器件測試、光通信系統等多種場景對傳輸幅度平坦、幅相匹配優異的超寬頻帶高性能寬帶巴倫的需求，頻率上限達67GHz的巴倫產品已不能滿足用戶的應用。經我公司寬帶巴倫技術團隊攻關，突破了巴倫超寬帶傳輸幅度平坦度設計、幅相匹配設計等關鍵技術，將寬帶巴倫工作頻率提升至125GHz，可滿足用戶差分信號產生、差分信號轉單端測試、低相噪差分時鐘信號測試及其它高速測試等多種應用場景的需求。

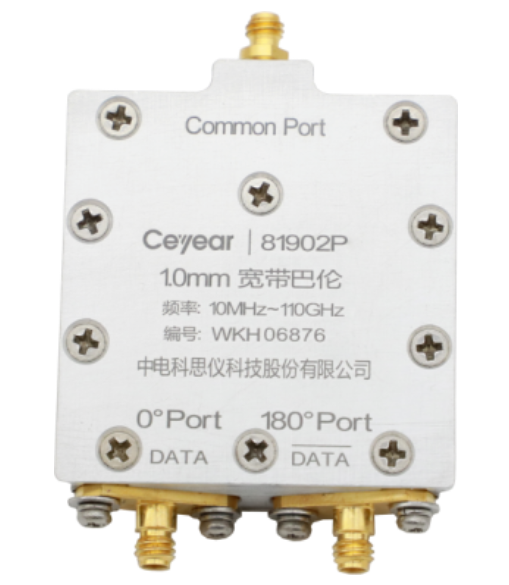

圖1 思儀科技的寬帶巴倫產品

125GHz寬帶巴倫產品的典型測試曲線如圖2所示，性能優異。

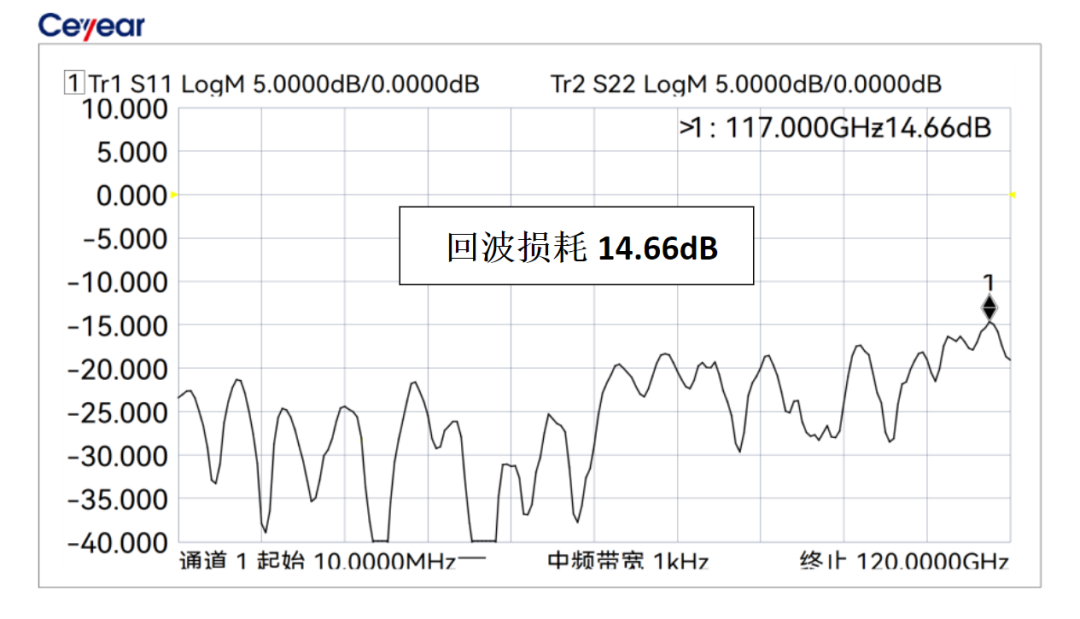

（a）公共端回波損耗

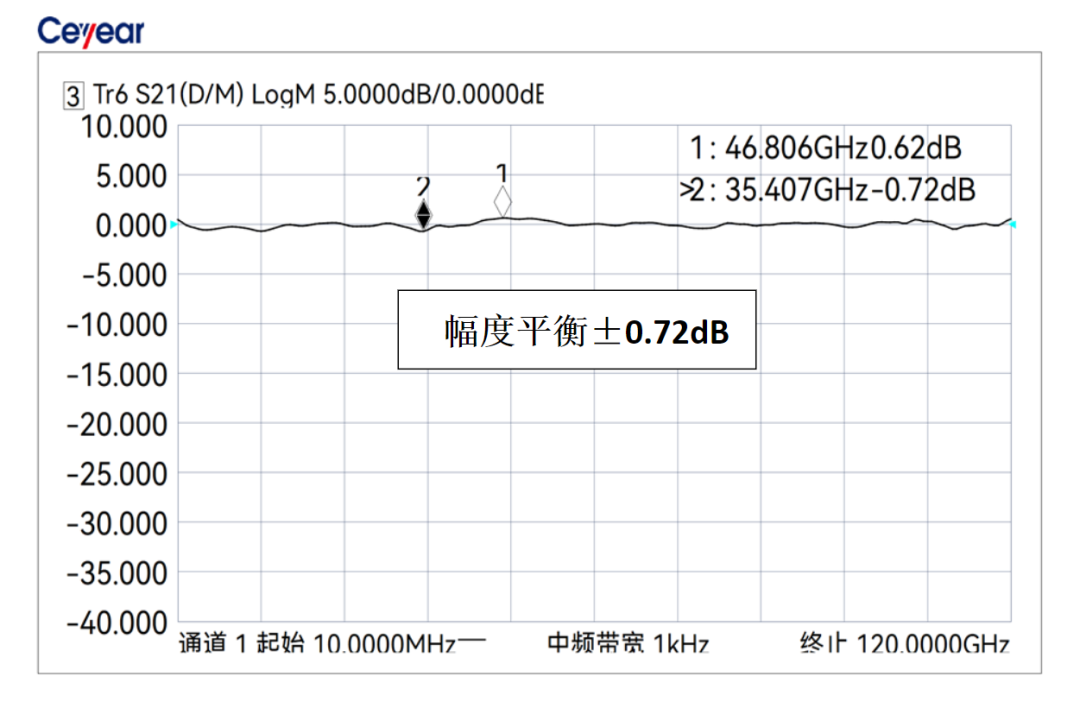

（b）幅度平衡

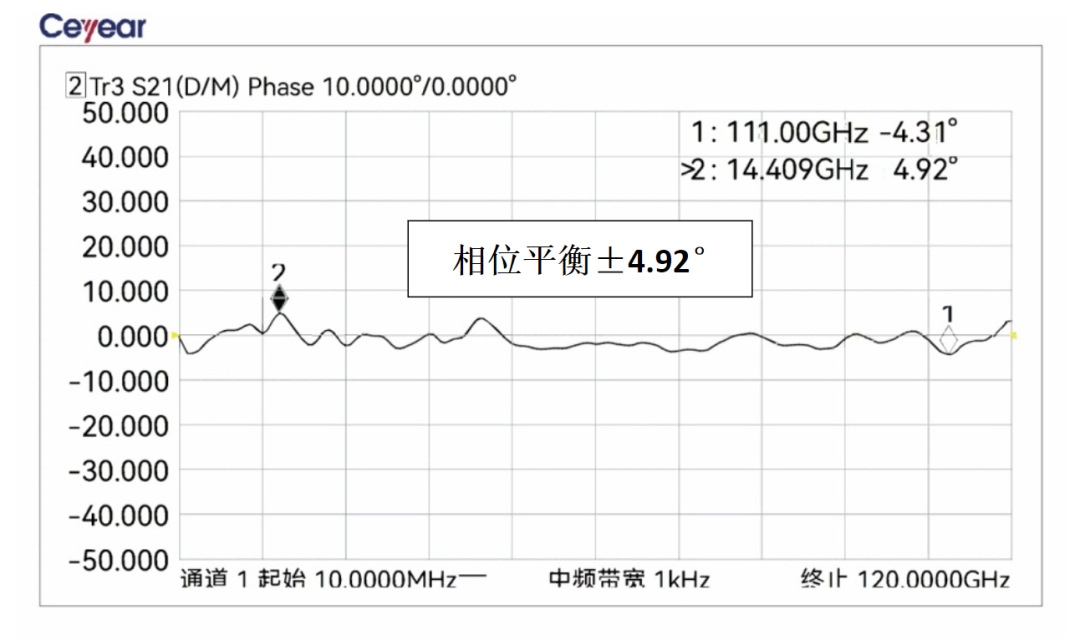

（c）相位平衡

圖2 125GHz寬帶巴倫產品典型測試曲線

思儀科技根據用戶需求提供3.5mm、2.92mm、2.4mm、1.85mm、1.0mm等不同接口共7個型號的寬帶巴倫產品，具有頻帶寬、回波損耗好、共模抑制比高、傳輸幅度平坦度好、幅相匹配優異等特點，型譜全面，可選擇性高，非常適合高速模/數轉換、寬帶差分器件測試、通信系統、超低相位噪聲測試等場合使用，解決了高速通信、微波毫米波測試等設備的超寬帶平衡/不平衡轉換的難題，可應用于超寬頻帶系統中的等幅反相功分或合路、單端—差分、差分—單端變換等場合。目前在通信、微波毫米波測試測量等領域得到廣泛應用。

產品的部分指標如表1所示。

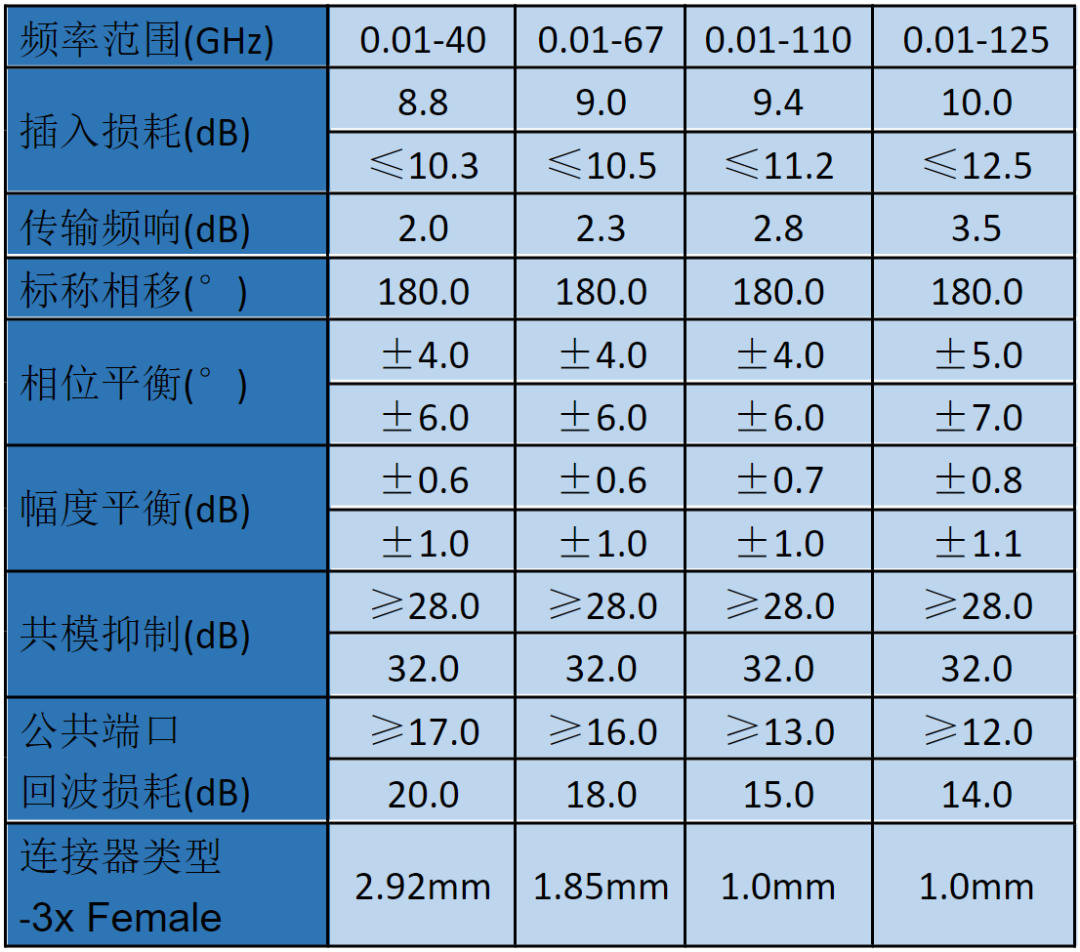

表1 思儀科技的寬帶巴倫系列產品

思儀科技持續關注微波毫米波產業創新，除寬帶巴倫外，我公司目前已有微波開關、微波測量探針、衰減器、功分器、隔直模塊、偏置器、定向電橋耦合器、天線、轉接器、校準件、測試電纜等超寬帶微波部組件產品，具體產品信息可到官網下載或來電垂詢。
