“CANFD+以太網+車載以太網”三合一利器

“CANFD”以及“車載以太網”在各行各業應用越來越多，對CANFD以及車載以太網的測試需求也日益增長。為解決測試過程中的諸多痛點問題，ZLG致遠電子推出CANFDNET-400U產品助力行業進程。

CANFDNET-400U性能介紹

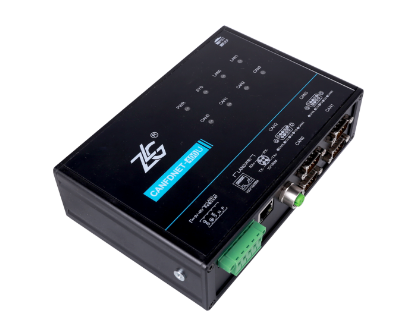

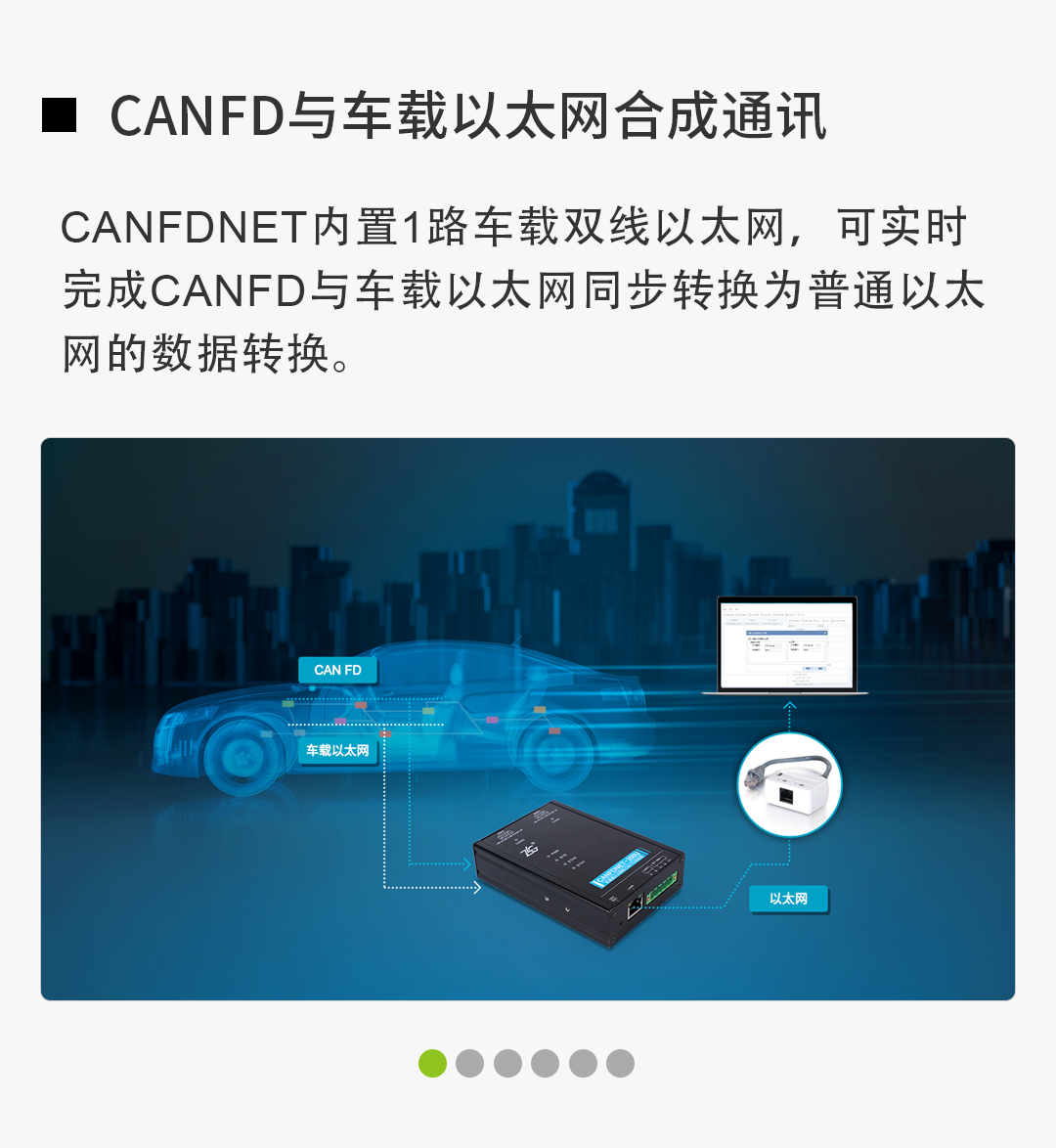

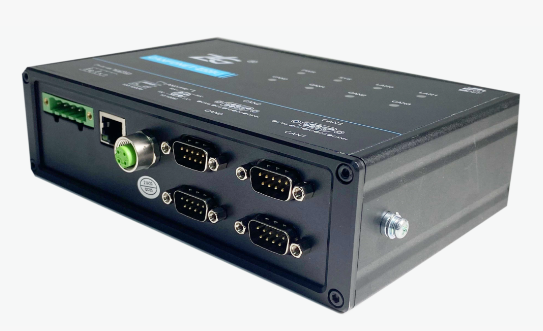

CANFDNET-400U是ZLG開發的高性能工業級以太網與CAN（FD）-bus的數據轉換器，采用高速雙核A9+FPGA處理器，集成4路CAN（FD）接口，，靈活的數據域波特率最高可達5Mbps；1路100M/1000M自適應以太網接口；1路滿足OPEN Alliance BroadR-Reach 規范的車載雙線以太網接口，自帶成熟穩定的TCP/IP協議棧，用戶利用它可以輕松完成CAN(FD)網絡和以太網網絡的互連互通。

應用分享

智能網聯車CANFD及車載以太網

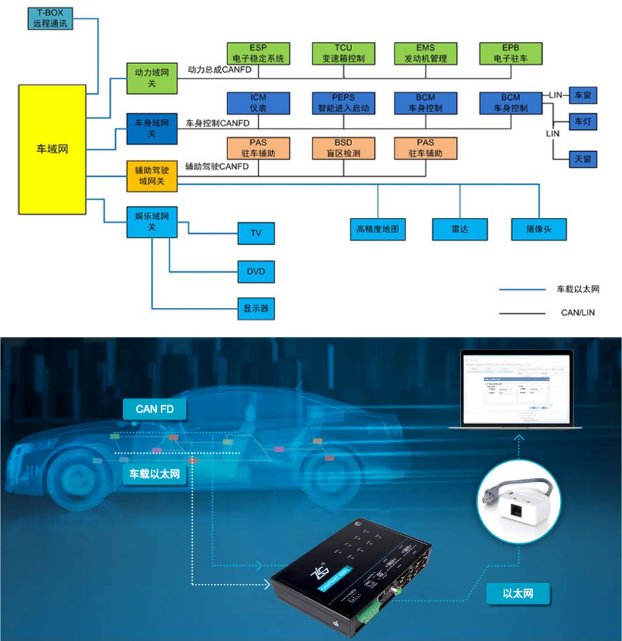

新一代智能網聯汽車覆蓋了車載以太網、CANFD以及LIN總線，因此，我們需要不同的測試方法，來完成汽車和車載網絡的設計、驗證、調試、排查以及維護。如果可以在PC端或者服務器通過以太網獲取汽車的CANFD網絡以及車載以太網的數據，將大大降低汽車整體架構測試的周期，提高工程師研發及測試的效率，抓取底層數據，排查整車故障等。

應用分享

新能源動力電池測試

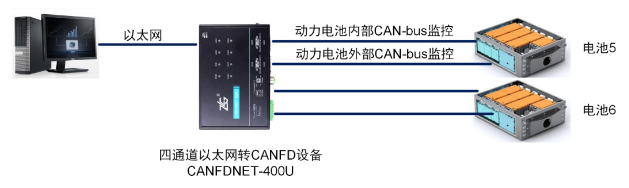

電池測試需要實時監控CAN/CANFD總線數據，為了能夠提供動力電池的測試效率，多路CAN/CANFD通道無疑是最好的選擇。若測試現場采用以太網來實現整個測試情況的監控，ZLG致遠電子推出多通道CAN/CANFD轉以太網設備CANFDNET-400U通用方案，通過以太網實現“一拖四”CAN/CANFD相互獨立的通道，甚至ZLG還提供多8通道的CANET-8E-U，實現8路CAN通道電池?cái)?shù)據的監控。

應用分享

工程機械運行故障檢測與排查

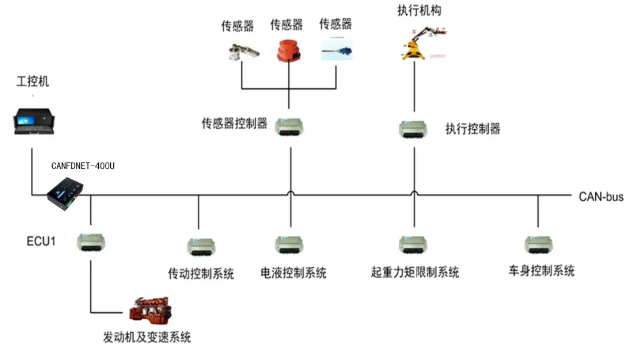

目前CAN-bus總線技術已廣泛應用于工程機械中，裝備系統中大都以CAN數據總線為通訊基礎，電子控制單元之間通過CAN數據總線實現數據傳輸，通過控制程序保證執行機構可靠有效的動作，實現工程機械安全、可靠、高效的運行。隨著工程機械電動化和無人化的推進，系統內部的CAN節點會變多，CANFD升級勢在必行，進而測試場景及故障排查難度會增加，如圖所示，采用CANFDNET-400U方便工程師進行CAN/CANFD測試。
