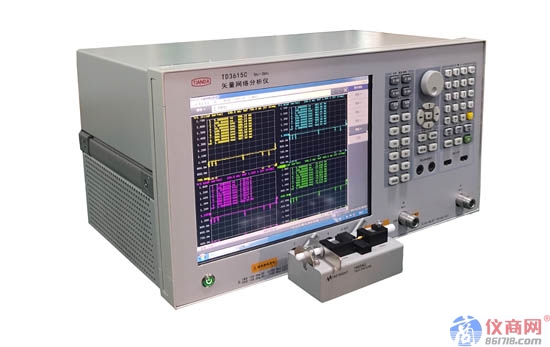

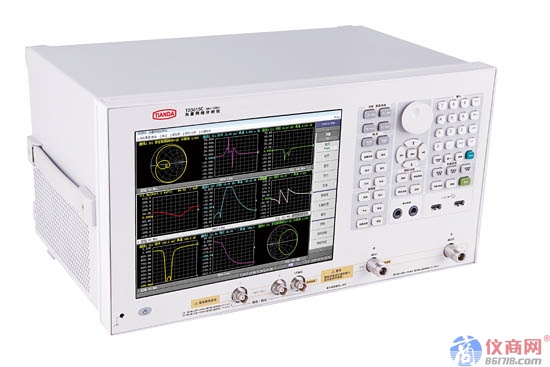

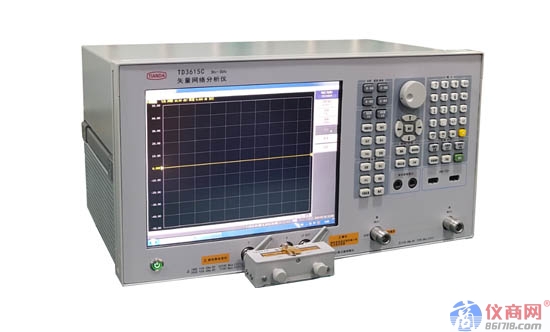

TD3615C 集矢量網絡分析儀和阻抗分析儀一體， 可在低至 5Hz 頻率下提供高性能的 S 參數測量能力，在5Hz 到 3GHz 的寬頻范圍內提供通用網絡分析測量和阻抗測量 。

TD3615C增強的數字處理能力和更小的體積可以提高射頻測試裝置的效率,不僅可以測試放大器,同軸電纜,功分器、耦合器、合路器、天線、濾波器、分支分配器等射頻器件的參數,也可以測試晶體,晶體振動、聲表,陶瓷濾波器、核磁共振線圈的傳輸和反射特征,還可以測量電容器,電感和諧振器阻抗等電子元件參數。

TD3615C 滿足從低頻到高頻各種電子元器件和電路的測量要求。是微波通信、航空航天、高校教學、計算機、醫療設備、 汽車電子、有線電視、數字產品等行業測量?jī)x器的卓越之選。

主要功能特點：

●系統阻抗：50Ω ， N 型。

●儀器使用界面：中文或英文，滿足不同用戶的需求。

●Windows 7 操作系統， 10.4 英寸 TFT LCD 顯示屏。

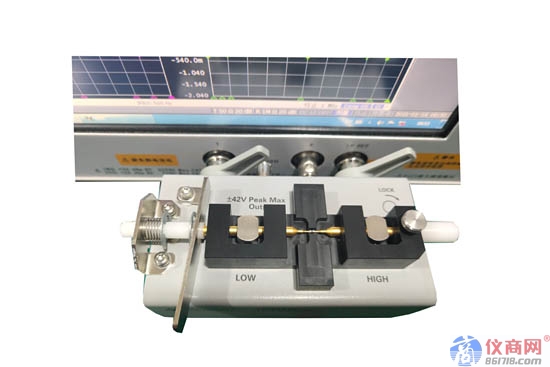

●阻抗分析功能（選件）：通過選擇適當?shù)臏y(cè)量方法，您可以測量各種器件的阻抗。

●增益相位測試端口：5 Hz 至 30 MHz， 1 MΩ 輸入和 50 Ω 輸入， BNC 型。

●測量參數：S11、 S21 、 S12 、 S22 、 T/R、絕對值。

●通道數/曲線數：4 個獨立的測量通道，每個通道可獨立設置源參數（如頻率、功率等），滿足用戶對同一器件的不同條件下的測試。

●速度快：9ms (IFBW ：300kHz),高速嵌入式計算機和 windows 7 操作系統。

●優異的動態范圍：＞ 120dB（ 1MHz～3GHz， IFBW ：10Hz）。

●極低的曲線噪聲：5mdB rms（ IFBW：3kHz/Auto）。

●極高的穩定度：0.005dB/℃。

●掃描類型:線性頻率掃描、對數頻率掃描、分段掃描、功率掃描、直流偏置掃描。

●界面人性化：可以安裝 windows 7 兼容的各種應用程序。能輕松使用 U 盤、鼠標、鍵盤等外部設備進行操作。具有數據存儲、調用和打印能?？纱蛴≈形幕蛴⑽臏y(cè)量曲線， 方便用戶將測量結果保存在硬盤或 U 盤上。

●程控自動化測試：可通過 LAN 程控接口控制網絡分析儀完成自動測試。

●用戶 VBA 宏指令編程：支持 VBA 宏指令編程，可以不用外接主控計算機即可輕松實現自動測試或軟件功能擴展。

●校準方式：響應校準、 1-端口校準、 2-端口校準、 增強型響應校準、 阻抗校準、 適配器移除、 自動端口擴展、 支持電子校準件。

●分析功能：阻抗變換（反射、傳輸和并聯傳輸）、極限測試功能。

●眾多外部接口：具有 I/O、 USB、 LAN、 RS232、鍵盤 PS/2 接口、鼠標 PS/2 接口、外部 VGA 顯示接口、GPIB 接口（選件）。

●時域分析功能：具有故障定位功能，能快速定位同軸電纜的斷點位置。

主要技術指標：

頻率范圍： 5Hz ～ 3GHz

頻率分辨率： 1mHz

頻率準確度： ±7ppm (23℃±5℃)

輸出電平： -45dBm ～ +10dBm

電平分辨率： 0.05dB

電平準確度： ± 0.8dB （ 50MHz， 0dBm）

電平線性度： ± 0.75dB （ -10dBm～+10dBm）

諧波及非諧波： <-25dBc (+5dBm)

中頻帶寬： 1Hz～300kHz

方向性： 44dB

曲線噪聲： 5mdB rms （ IFBW：3kHz/Auto）

測量速度： 9ms (IFBW：300kHz )

掃描點： 2～1601

動態范圍： >120dB （ IFBW:10Hz）

測量分辨率： 0.01dB

最大輸入電平： +10dBm

輸入損壞電平： +20dBm，± 7VDC

相位分辨率： 0.01°

相位穩定度： 0.1°

對數刻度： 0.01dB/DIV~50dB/DIV

分辨率： 0.01dB

顯示器： 10.4 英寸彩色 TFT 液晶顯示屏

測量方式： 雙端口測量

測量通道： 4 通道/4 曲線

測量格式： 對數、線性、相位、群延時、駐波比、史密斯圓圖、圓極圖、實部、虛部、阻抗

掃描方式： 線性/對數頻率掃描、分段掃描、功率掃描、直流偏置掃描

觸發方式： 連續、單次、保持

S 參數測試端口： N 型陰頭

增益相位測試端口 BNC 型陰頭

通訊接口 I/O、 USB、 LAN、 RS232、鍵盤 PS/2 接口、鼠標 PS/2 接口、外部 VGA 顯示接

口、 GPIB 接口（選件）

電源 AC 150V～230V/50～60Hz，最大功率 350VA

重量 約14kg

儀器尺寸 432× 296× 235mm(寬×深×高)

工作環境溫度 5～40℃
