橫河日前宣布開發出IS8000集成測量軟件平臺，用于通過多個測量儀器控制和采集數據并創建報告。軟件在中國的正式發布日期為2021年3月24日。

IS8000軟件結合了以前針對單個測量儀器的軟件功能，為全套測量任務(從連接儀器到創建報告)提供全面支持，有助于大幅度提高產品開發效率。除了可以運行和采集橫河測量儀器的數據外，它還支持與其他公司的設備連接，例如高速攝像機。這樣就可以對多個設備采集的數據進行集成、同步和標記時間。

通過將功率分析儀的測量數據與高速數據記錄儀的多通道模擬測量信號數據進行同步，此軟件可以幫助開發電動機、變頻器和其他類型的設備。為了幫助客戶更有效地開發產品，本軟件將與橫河其他產品(比如功率分析儀和將于3月24日同時發布的DL950示波記錄儀)作為整體解決方案一起發售。

開發背景

橫河此前已開發出可單獨供功率分析儀、示波記錄儀和其他此類儀器使用的軟件。但近年來，客戶的產品開發評估流程越來越復雜，必須一起使用不同的測量儀器。在此情況下，使用單獨的軟件工具來收集和比較來自不同測量儀器的數據可能非常困難且耗費時間。

因此橫河開發出了IS8000軟件。它通過一個界面來控制和同步由多個設備執行的測量，使得效率顯著提高。這也為集成處理不同類型的數據(電信號、圖像等)提供了一個新環境，從而解決了之前的難題。

特點

1、與DL950示波記錄儀一起使用，快速實現并增強數據分析的能力

IS8000軟件增強了同期發布的DL950示波記錄儀的豐富功能。在PC中安裝本軟件，并將其連接到帶有10Gb高速以太網功能的DL950示波記錄儀，就能以10MS/s的速度記錄數據。用戶可以在測量的同時在單獨的監視器上查看數據，還可以與已存數據進行比較。這樣就可以確保順利平穩地執行長時間重復測量的任務(例如電氣設備現場測試和汽車性能評估等)。

IS8000軟件還可以在同一時間軸上顯示和比較單獨采集和記錄的數據，并且一個波形中最多可以指定四個位置進行放大顯示。這使得數據分析變得越來越容易。

2、通過集成測量儀器來提高相關數據的可視化效果

除了為橫河示波記錄儀、功率分析儀和示波器執行配置、監視、測量數據合成、比較分析和報告輸出之外，IS8000軟件還可以使用其他供應商的高速攝像機進行同步測量，應用于汽車研發和類似工作中。例如，本軟件與DL950示波記錄儀和WT5000功率分析儀一起使用時，可以實現波形數據與電功率值的高精準時間同步。將示波記錄儀連接到高速攝像機時，可以同步電信號波形和視頻。

如同這些示例，可以將來自不同設備的相關數據作為集成數據在單個軟件平臺進行處理，從而可以分析通常無法觀察到的復雜現象。

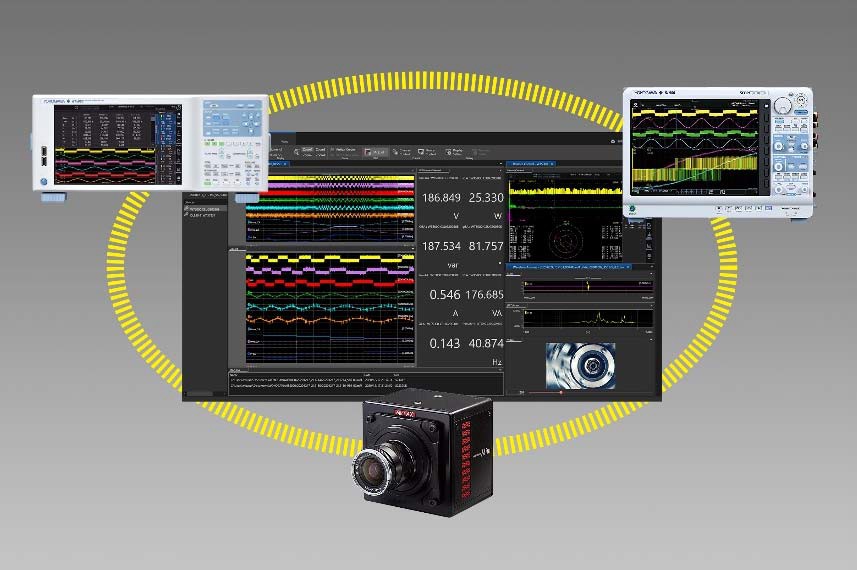

-IS8000使用WT5000功率分析儀、DL950示波記錄儀和高速攝像機進行同步測量的圖像-

3、支持從測量到分析和報告輸出的整個工作流程

本軟件可以實現各種儀器從測量到數據采集、分析和報告輸出等所有功能，因此能夠通過顯著縮短測試時間來提高開發效率。除了波形放大和算術運算之外，它還可以在同一時間軸上顯示單獨測量的波形數據。創建報告時，可以通過簡單的拖放操作添加測量數據。

4、靈活的軟件許可和注冊

要激活本軟件的所有功能，客戶可以購買永久許可或年度許可，擁有多樣化選擇。根據許可協議的條款，本軟件最多可以在兩臺PC上使用。在某些情況下(例如用戶需要更換PC時)，可以在線修改其訂閱信息。

主要目標市場

? 電動和混合動力汽車

? 電力電子行業中的電子設備、電源和變頻器
