“如何將高速數據傳輸速率進一步提高”，或許是通信領域中所有人都在思考的技術問題。

從1G、2G、3G，到如今被廣泛應用的4G網絡發展過程可以看出，人們使用的電波頻率越來越高。使用更高頻率的電磁波以更快的速率來傳輸，已經是目前無可避免的趨勢。

隨著不斷增長的帶寬需求，未來的無線通信系統無可避免地被推向了100 GHz至1 THz的區域，這已經到達 “極高頻” 的區間，美國在今年年初決定開放 “太赫茲波” 頻率段（95 GHz ~ 3 THz），提供給6G的相關實驗使用，率先布局。

這刺激了研究人員對新信號源、調制器、諧振器、移相器，以及濾波器等互補設備的需求。但目前很少有滿足該頻段需求的裝置，同時毫米波的電磁特性通常是固定的，并且具有 “寬” 的共振特征。而最近來自美國伊利諾伊大學香檳分校的研究人員將等離子、金屬和介電材料組合成了一種多功能的人造晶體，或可為更高帶寬的無線通信鋪平道路。

這項研究橫跨伊利諾伊大學香檳分校的電子計算機與工程、光學物理與工程，以及材料科學與工程系等專業，文章發表在近期的Applied Physics Reviews雜志上。三位并列第一作者都是該校的華人學者——孫鵬、張潤宇和陳聞遠。

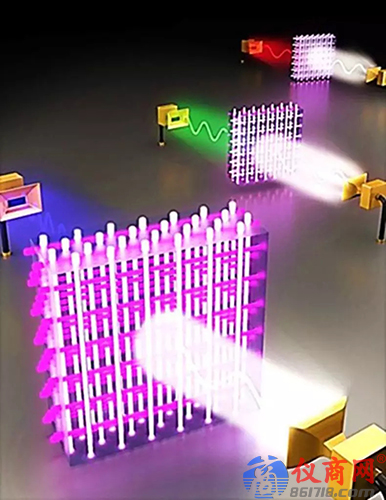

圖1 動態等離子體/金屬/介電晶體能夠過濾100~300 GHz范圍內的電磁信號，并在任何給定的時間傳送所需的頻率；白光照射在晶體上象征著被晶體過濾的寬帶毫米波信號，其只允許窄帶輻射（以紅色、綠色或藍色的光束形式）穿過晶體

據悉，這項技術的格外特殊之處，在于它能在多頻率下同時產生多個通訊頻道。換句話說，它能允許多個通話同一時間在同一網絡下存在。而這一點也是未來高速通訊發展的核心。

此前，過于高頻的波段一度被認為是沒有使用價值的，因?yàn)槿狈δ軌虬l(fā)送或者接收毫米波的電子元件或設備。但這項研究或許將為通信設備提供巨大的帶寬潛力，而研究的關鍵就是“動態等離子體”與金屬和介電材料的設計。

等離子體對于功能和頻率之間的快速切換至關重要，但是過往基于等離子體的電磁晶體都太大了，無法在高頻下工作。所以，孫鵬和他的同事們發現，突破的關鍵在于去創建一種可以讓等離子和金屬柱之間的間距小到操縱輻射波長的結構。

“等離子體是物質除了固態、氣態和液態之外的第四種狀態。我們這項研究的創新點在于，通過等離子體來設計并實現三維動態 （空間和時間）可調控的活性功能化材料。這個成果是多領域交叉研究的精妙呈現?！睂O鵬說道。

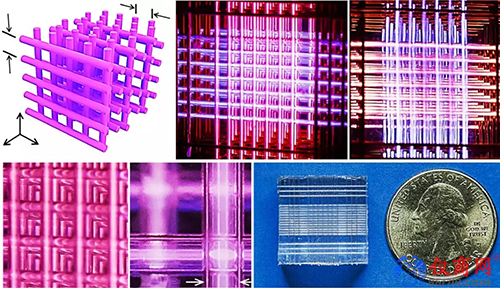

圖2 具有木樁結構的三維等離子體光子晶體（PPCs）結構圖像

從體積角度來看，電磁波的波長隨著頻率和帶寬的增加而縮短。他們?yōu)榱藢?shí)現工作在100 GHz以上頻率的高帶寬晶體，就需要進行小規模設計。

孫鵬和他的同事們用3D打印制造出一種支架，這是所需網絡的基礎底片。隨后，他們將聚合物倒入，一旦凝固，再向直徑為0.3毫米的微毛細管中充滿等離子體、金屬和介電氣體。針對這個復制模塑（replica-molding）技術，他們花了近5年的時間來完善木樁狀晶格中微毛細管的尺寸和間距。

孫鵬說：“組裝材料非常困難。但最終還是能夠使用設計的材料來觀測100 GHz到300 GHz頻率范圍內的共振，這是一個針對很大的共振范圍的操作。”

此外，他還表示為滿足100-300 GHz的有效工作區間，這就意味著對等離子的電子密度有很高的要求。除了3D打印之外，還涉及軟光刻技術（Soft-Lithography） 等多步精細加工過程。所以，目前大規模應用暫時還沒有考慮。

圖3 從左至右分別為：孫鵬、張潤宇、陳聞遠
