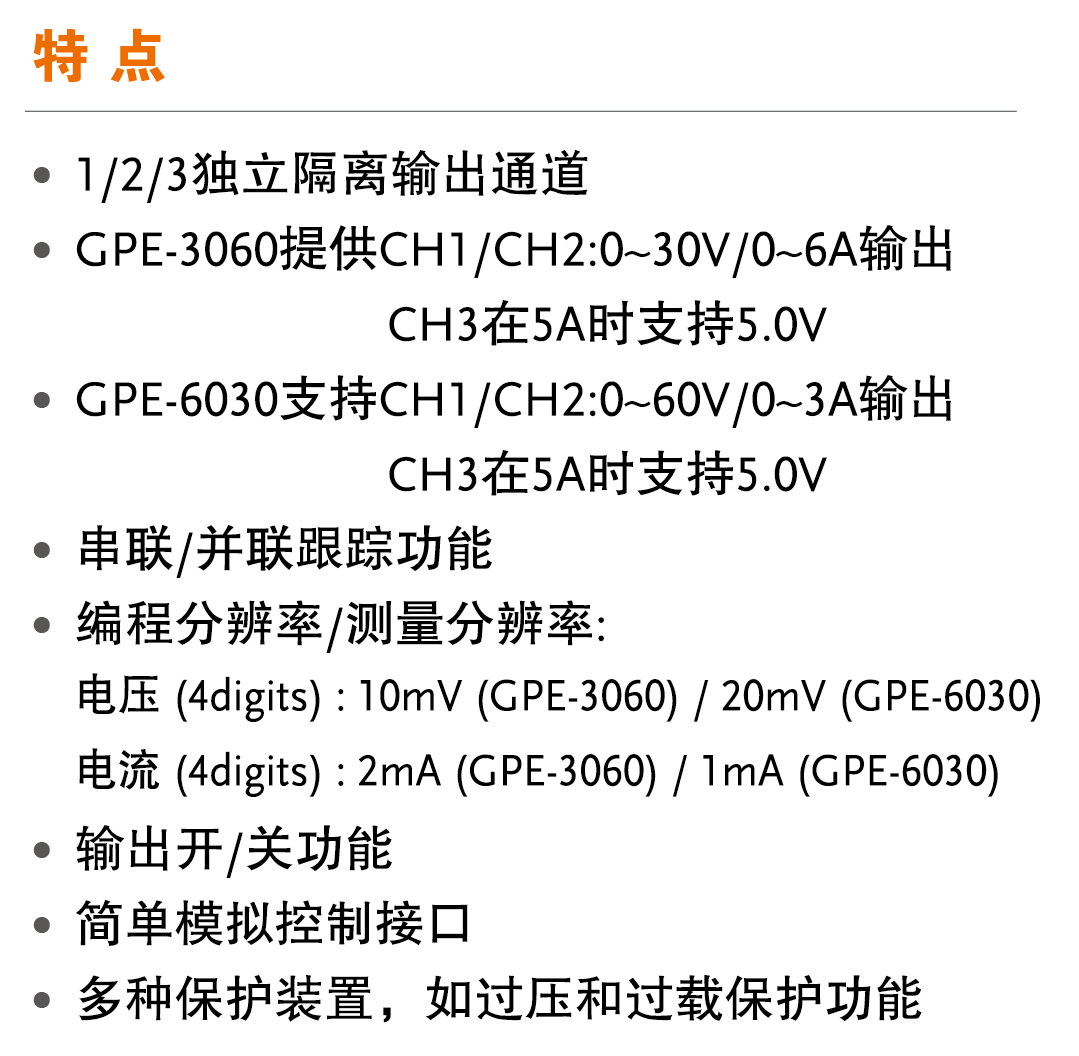

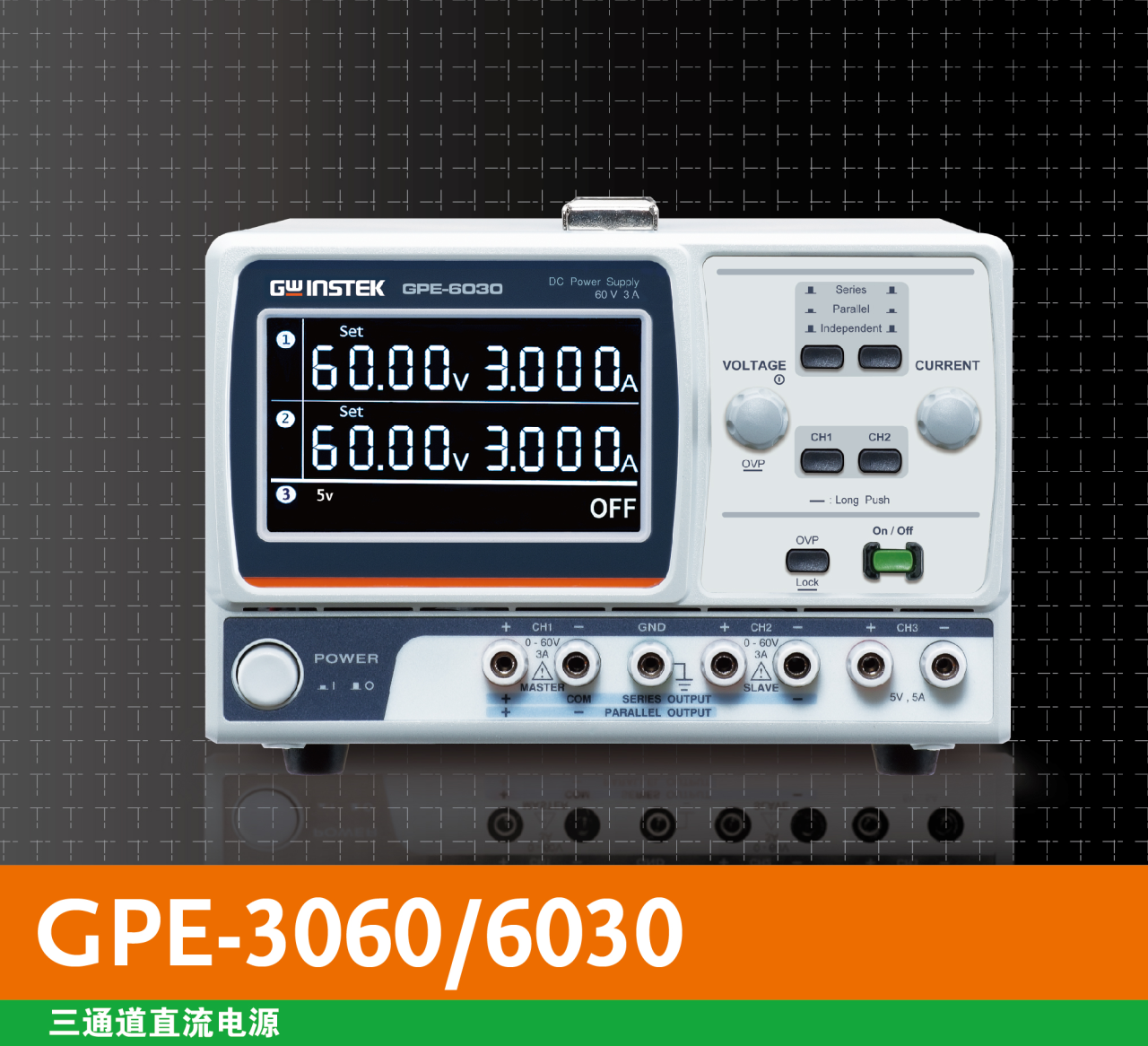

GPE-3060/6030是高分辨率線性直流電源,主要目標是取代現有的GPC-3060D/6030D。
GPE-3060/6030提供385W的輸出功率,并具有三個獨立的隔離輸出通道。
GPE-3060:
0~30V和0~6A的CH1/CH2輸出
GPE-6030:
0~60V和0~3A的CH1/CH2輸出
這兩種型號的CH3具有5.0V的輸出(@5A時)。
串/并聯操作功能。GPE-3060/6030除了每個通道之間的獨立輸出外,還具有串并聯自動連接跟蹤功能。通過并聯或串聯功能,電源的輸出可以控制在30V/12A(并聯)(GPE-3060)或120V/3A(串聯)(GPE-6030),此功能可用于CH1/CH2。
在高分辨率方面,GPE-3060提供10mV/2mA,GPE-6030提供20mV/1mA。GPE-3060/6030采用新型混合電源設計,與傳統線性電源的功率相比,可節省13%的功耗,在體積和重量上也顯著降低。

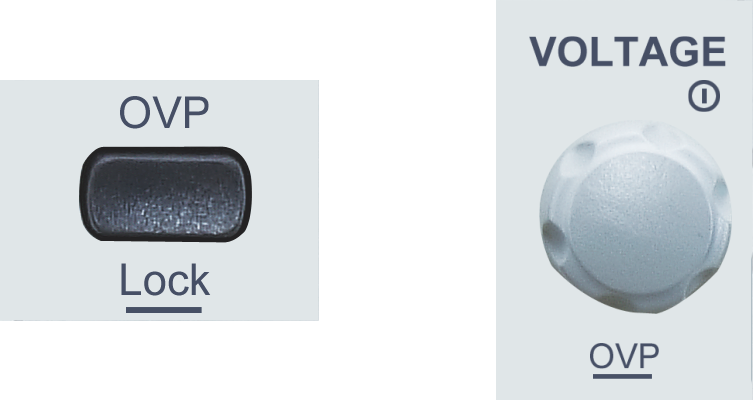

數字面板控制
GPE-3060/6030線性直流電源具有內置的數字面板控制設計。通過長按和短按單個按鈕,它們提供了高效且友好的OVP(過壓保護)功能。OVP功能提供過壓保護,面板鎖定功能防止電壓/電流參數被第三方篡改,以提高對DUT的保護。電壓和電流設置旋鈕更改為編碼器開關,讓設置更加準確。此外,開/關輸出按鈕有一個背光顯示,使用戶更容易識別電源的當前運行狀態。

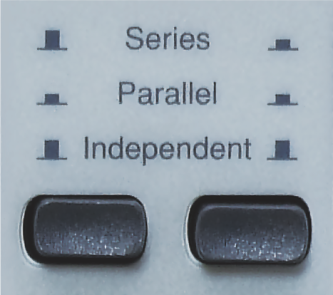

串/并聯操作功能
GPE-3060/6030除了每個通道之間的獨立輸出外,還可以執行串并聯自動連接跟蹤功能。通過并聯或串聯功能,電源的輸出可以控制在30V/12A(并聯)(GPE-3060)或120V/3A(串聯)(GPE-6030),此功能可用于CH1/CH2。

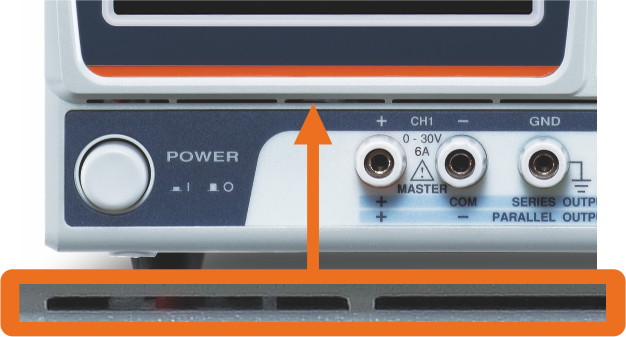

散熱優化
面板前面有進氣口,可以有效散熱。溫控風扇能有效降低風扇噪音。
測量分辨率(設置和回讀功能)
在測量分辨率方面,GPE-3060提供10mV/2mA,GPE-6030提供20mV/1mA,回讀精度為30mV/10mA。GPE-3060/6030確保功率輸出純凈穩定。
用戶可以很容易地應用該系列來模擬需要非常小的電壓或電流的DUT。傳統的低分辨率線性直流電源無法實現這一功能。

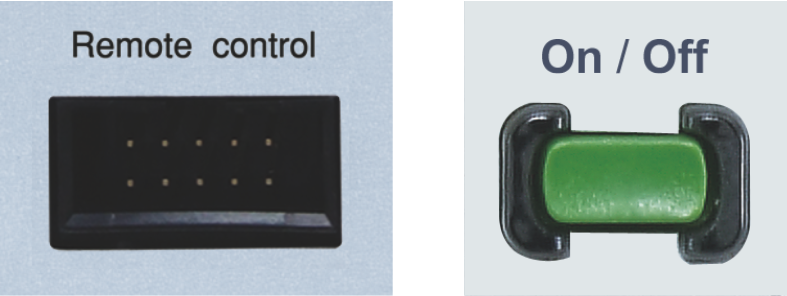

面板輸出開/關或后面板遠程控制輸出開/關功能
GPE-3060/6030提供輸出開/關功能。該功能可以避免DUT連接到電源時預輸出造成的不必要損壞。用戶可以提前設置電壓和電流參數,確認所有連接已完成,并通過前面板手動執行輸出開/關功能。此外,該系列還提供了一個簡單的模擬控制功能,通過后面板上的遠程控制端子控制外部輸出的開/關。
工作模式
C.V.和C.C工作模式
在固定電壓(CV)模式下,必須設置電流限制以確定其交叉點,在固定電流(CC)模式下必須設置電壓限制以確定它的交叉點。當電流超過交叉點時,電源模式將切換到固定電流(CC)模式。
