2024年6月26日，鼎陽科技發布SAP4000P 4 GHz電源軌探頭、SP6150A 1.5 GHz無源探頭以及SAP5000D有源差分探頭新配件。其中SAP4000P電源軌探頭具有高帶寬、低負載效應、電壓偏移范圍大等特性，采用SAPBus接口，無需外部電源，適用于支持SAPBus接口的示波器，如鼎陽科技SDS3000X HD、SDS5000X、SDS6000 Pro、SDS7000A等系列示波器，可廣泛用于探測電源軌上的高頻噪聲源。
近年來，隨著電源電壓的不斷降低、電路切換速度越來越快、芯片封裝越來越小以及供電網絡的日趨復雜，電源完整性測試要求不斷提高，電源紋波和噪聲測量越來越具有挑戰。
過去工程師在測量電源紋波及噪聲時，經常使用無源探頭直接探測待測芯片附近的電源網絡。然而傳統示波器及探頭組成的測量系統底噪會過大，當電源噪聲非常小時，底噪過大會淹沒電源噪聲，工程師無法獲得準確的測量結果。常規的無源探頭衰減倍數為1倍時帶寬僅6 MHz，帶寬太低；而當衰減倍數為10倍時，和示波器連接后示波器的底噪會過大，此時無法保證測試結果的準確性。

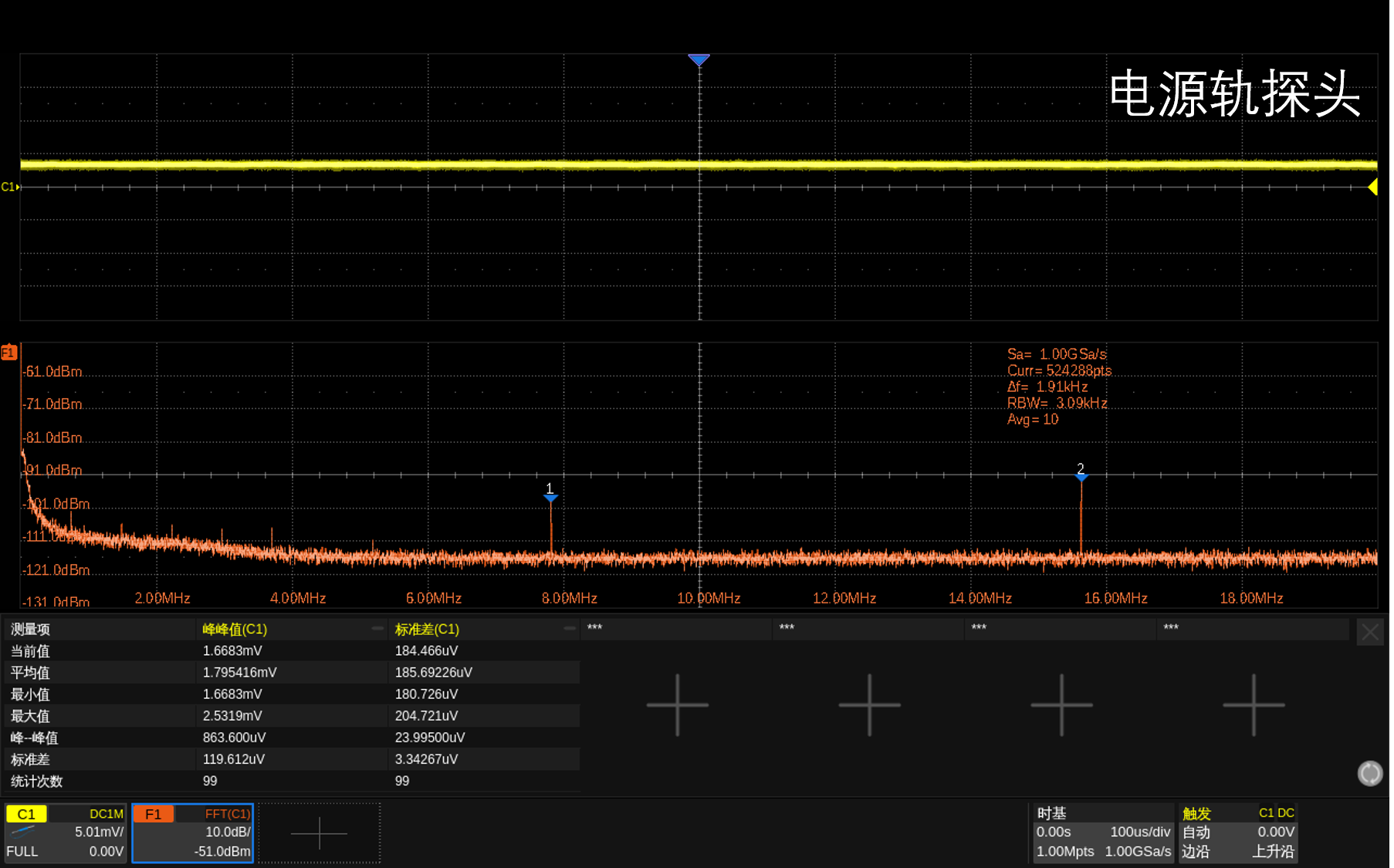

電源軌探頭和無源探頭底噪對比
此外，為了測試直流分量上的紋波或噪聲通常要在示波器上設置 AC 耦合方式，但是 AC 耦合在濾除直流分量的同時也會濾除低頻噪聲和漂移。因此具有高帶寬、低噪聲、偏置范圍大特點的電源軌探頭更能準確地測量電源紋波和噪聲。

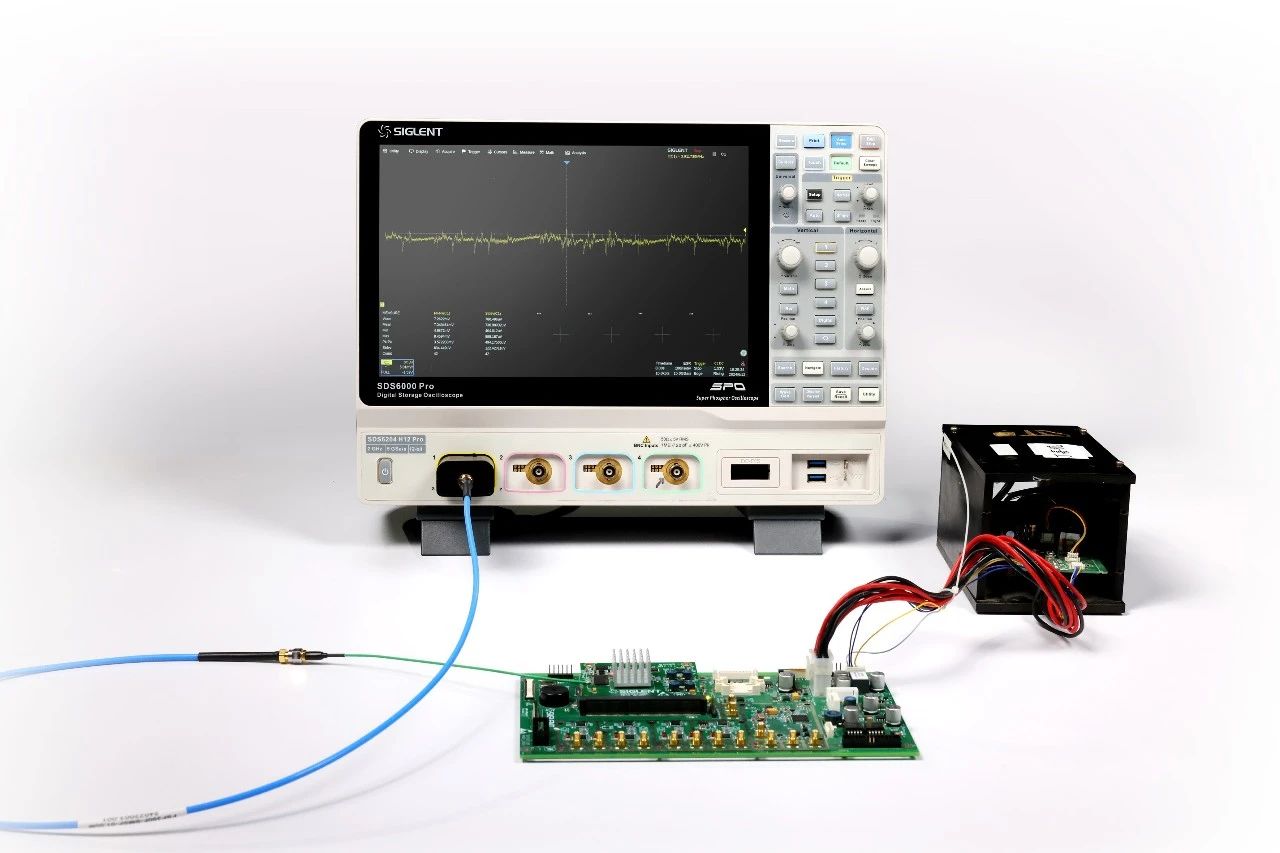

1、高帶寬、低輸入電容、高輸入阻抗、大電壓偏移范圍的電源軌探頭
鼎陽科技專用于測試電源紋波和噪聲的電源軌探頭——SAP4000P，可為測量電源軌提供低噪聲、大偏置范圍解決方案，其帶寬高達4 GHz，低噪聲的特性有助于區分示波器和探頭的噪聲與被測的DC電源的紋波和噪聲，±24 V的偏置設置范圍可輕松將具有直流分量的動態信號調整到示波器屏幕中心線附近，輸入動態范圍可達 ±600 mV，允許用戶測量電源電壓的大幅度跳變。此外，低頻時50 kΩ高阻抗可消除負載效應，最大程度降低對待測電源的干擾，而高頻時的50 Ω低阻抗則可匹配同軸線纜，提高測試帶寬。

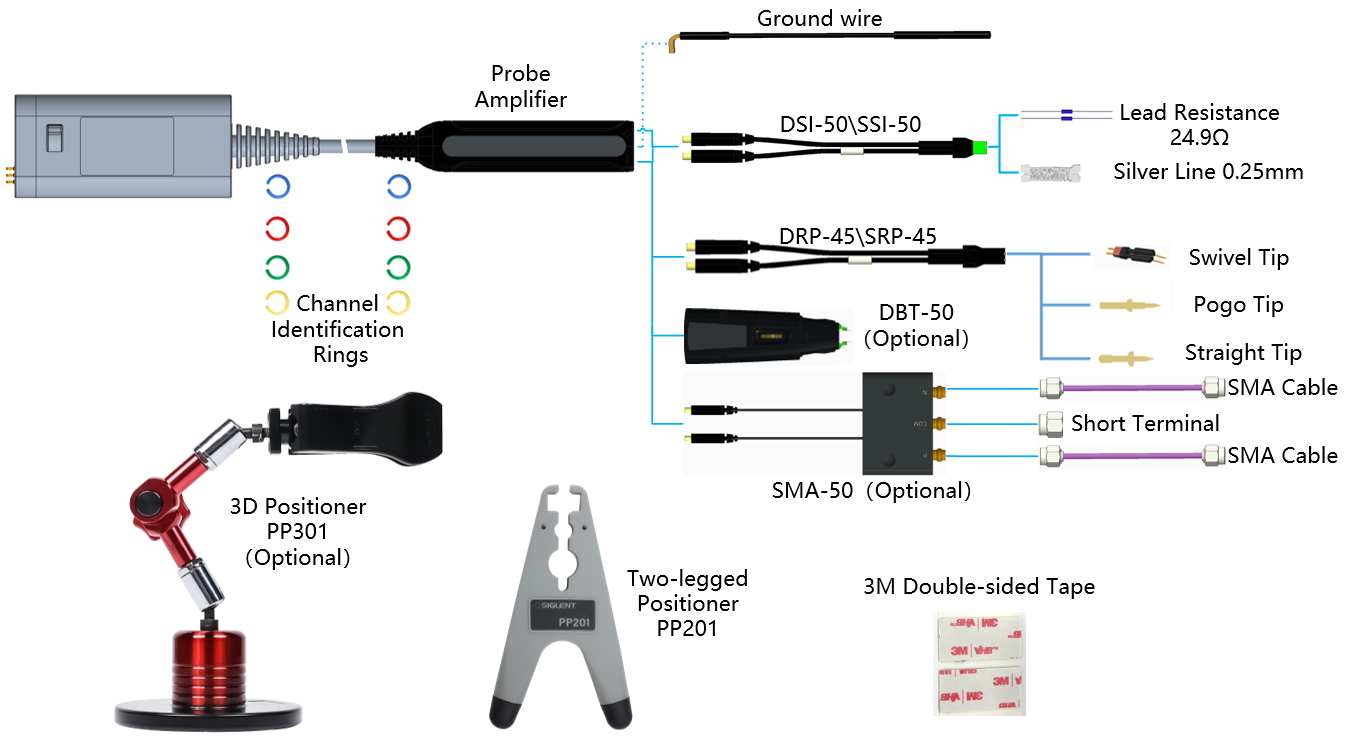

對于工程師來說，經常需要驗證多個電源軌信號，由于組件尺寸較小以及間距緊湊，連接示波器與被測點較為復雜且耗時， 因此SAP4000P電源軌探頭提供的多個配件，如雙公頭SMA線纜、高頻點測探頭、微型SMD夾子等，可靈活設置多種連接方式，極大滿足了不同應用場景的使用需求。
2、SAP5000D有源差分探頭新配件
SAP5000D是高帶寬差分有源探頭，高帶寬、低輸入電容、高輸入阻抗等特性，適用于高速信號的測量。其高輸入電阻和低輸入電容特性可以確保測量系統引入的負載最小化。
· 探頭帶寬 DC ~ >5GHz
· 10 kΩ的單端輸入電阻
· 20 kΩ的差分輸入電阻
· 探頭增益 ÷10
· 400 fF差分輸入電容
· ±2.5 V輸入動態范圍
· ±12 V偏置設置范圍
· SAPBus接口
本次同步發布的SAP5000D有源差分探頭新配件為用戶帶來了諸多便利和優勢，增強現有SAP5000D有源差分探頭的功能，提升用戶在使用時的效率和精度，支持更多的應用場景，幫助用戶更好地利用探頭進行高效、精確的測量工作。
3、SP6150A高帶寬無源探頭
