2023年9月12日，鼎陽科技正式發布SPD4000X系列四通道可編程線性直流電源。

此系列具備3種型號，最小分辨率 1mV/1mA，輸出功率涵蓋240W、285W、400W。四路高精度電源獨立可控輸出，CH2、CH3 可一鍵串并聯輸出更大電壓或電流。標配的4W Sense遠端電壓補償功能最大可補償0.6V電壓，保證負載電壓的穩定精確。SPD4000X系列高精度、多通道電源是故障診斷和設備測試的理想工具，可廣泛應用于新能源、生產制造、無線通信、消費類電子、實驗教學等領域。

01# 高分辨率

縱享mV/mA級精細調控

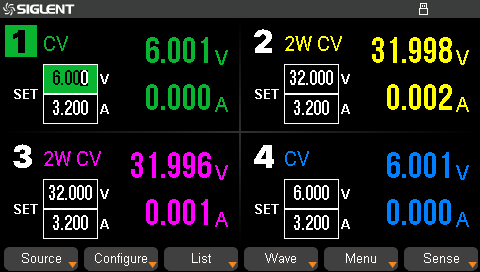

電源最大支持五位電壓、五位電流顯示，設置/回讀分辨率 1mV/1mA。四通道均可單獨控制輸出，也可同時打開或關斷。在要求輸出大功率的場合，可一鍵串并聯輸出更大電壓或電流使用，SPD4306X串聯輸出可達60V/6A，SPD4121X并聯輸出可達12V/20A。

02# 實時波形顯示功能

實時了解四通道輸出狀態

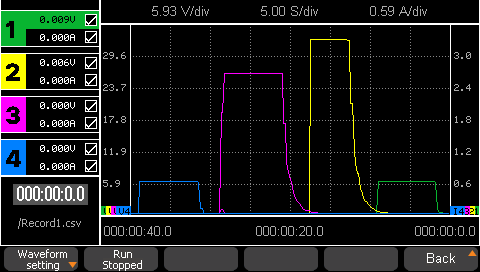

SPD4000X配備了 4.3 英寸真彩 TFT-LCD 液晶顯示屏，可設置 4 個通道的電壓、電流。Waveform功能采用與通道對應的色彩展示，用戶可通過觀察波形趨勢圖，清晰了解四通道輸出狀態。

03#List 列表功能

為測試環境提供更多種類的輸入

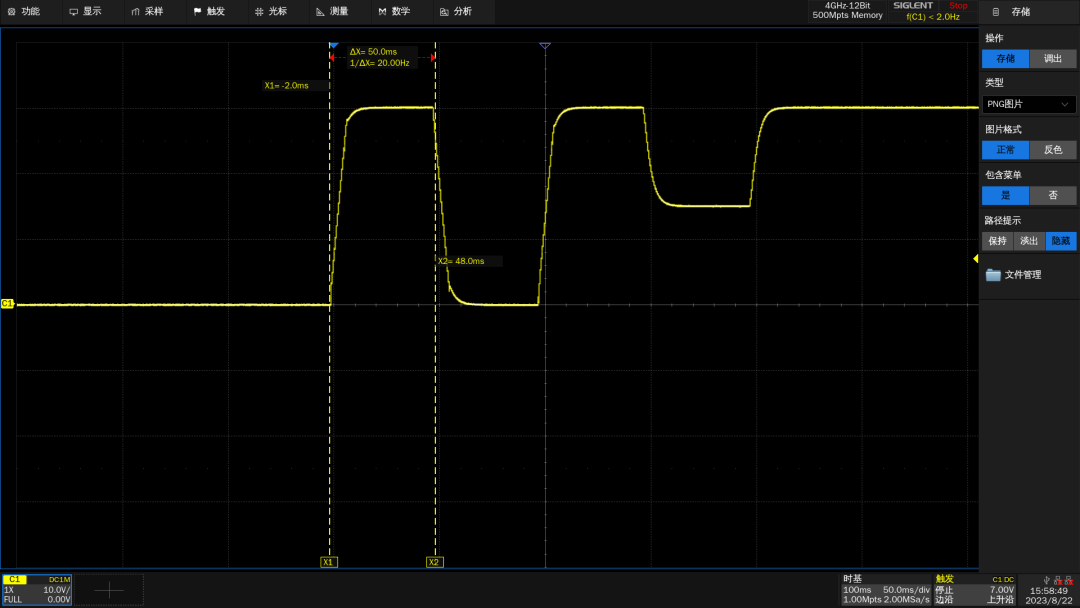

列表功能可編輯電壓電流隨時間變化的波形，支持50步序列編輯，擁有8 組內置LIST列表文件。每個List中可直接設置電壓、電流、時間等，極佳模擬輸出突升突降、中斷等多種電壓電流狀態，為測試產品性能提供多種類型的輸入。對于復雜不易編輯的電壓，可通過USB將List序列文件導入電源，快速提高測試效率。List時間精度 <50 ms，設置分辨率1 ms，具備快速的電壓上升/下降時間，可在極短的時間內進行電壓變化，滿足用戶對脈沖電壓測試的精細要求，生成多種復雜的序列，更真實的模擬供電系統工作狀態，實現精密測試。

04#微秒級輸出響應時間

實現輸出電壓變化快速補償

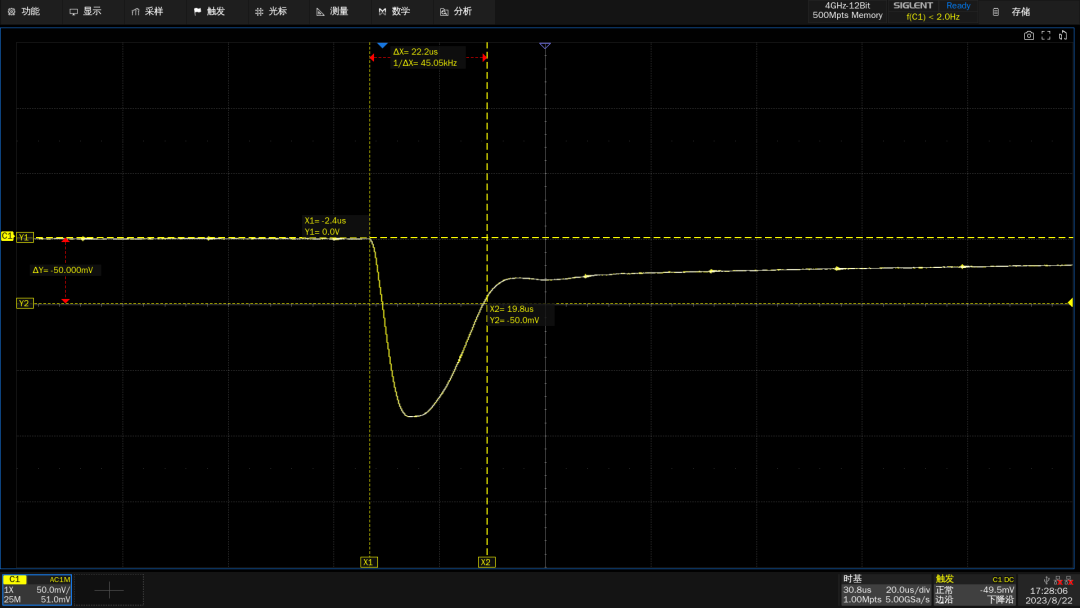

輸出響應指當負載電流猛然增大時，電源輸出電壓瞬間的變化情況。輸出響應時間即當負載電流突然發生變化的時候，電源電壓恢復到設定范圍內所需要的時間。SPD4000X系列可達到< 50us的微秒級輸出響應時間，實現輸出電壓變化時快速進行補償。

05#SENSE 遠端電壓補償

自動補償正負輸出線壓降

SPD4000X系列支持 4W Sense 模式，能自動補償正負輸出線的壓降，保證遠端待測設備得到電壓等于電源設置電壓，在高精度的測試或者線纜很長的場合可以發揮重要作用。

06#支持遠程控制及編程

多方式實現遠程控制編程通信需求

四通道設置參數可存儲在本地或外部U盤，本地支持8組系統參數的存儲/調用，支持輸出電壓/電流值保存，支持獨立/串聯/并聯輸出模式保存。SPD4000X系列能迅速調用已存儲的四通道數據進行操作，無需重設參數，省去了繁瑣的設置步驟，且在任意狀態下長按Save/Recall鍵即可進行截屏，非常有利于測試狀態的記錄。
