電科思儀推出1652AM多通道任意波形發生器，它可以幫助用戶解決多通道、高質量、多制式的波形信號生成問題，滿足多樣化的信號激勵應用需求。

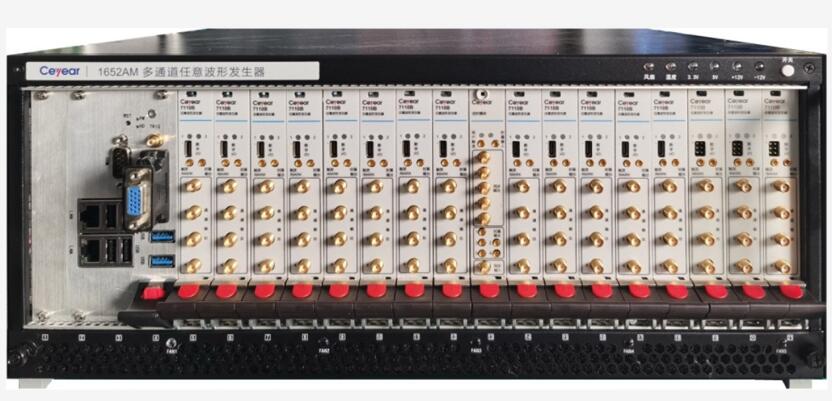

圖1  1652AM多通道任意波形發生器

1652AM每個通道都有512M樣點的存儲深度，垂直分辨率16bit，單臺最多可支持64個輸出通道，用戶可以根據需求選配通道數量。用戶可在DC～400MHz的頻率范圍內編程產生任意信號，如圖2。

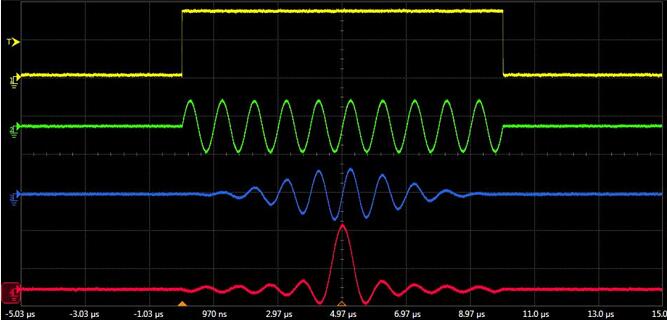

圖2  所有輸出通道均可編程

1652AM所有通道均采用DC耦合輸出，直流偏置在±2V范圍內精密可調，調節分辨率16bit，不但能產生高質量脈沖信號，還可以產生正弦、I/Q基帶、RF/IF及調制等信號。內置循環觸發、指定次數觸發、單次觸發等觸發方式，支持外部TTL電平觸發，支持外部時基輸入。

1652AM高度關注輸出信號質量，利用電源設計技術、數字插值等技術降低信號的噪聲與雜散，典型輸出信號雜散抑制如圖3；1652AM采用實時頻響修正技術，使得其寬帶輸出平坦度非常出色，典型寬帶輸出信號平坦度如圖4。

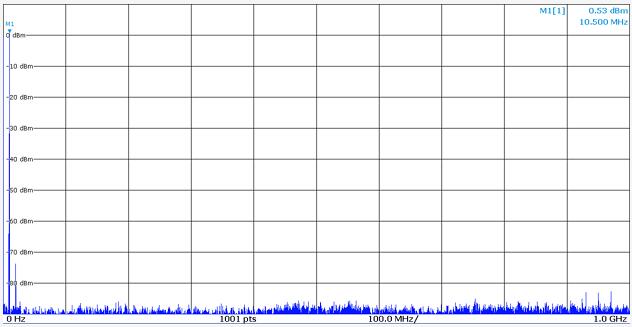

圖3  典型輸出信號雜散抑制(-83dBc@10MHz)

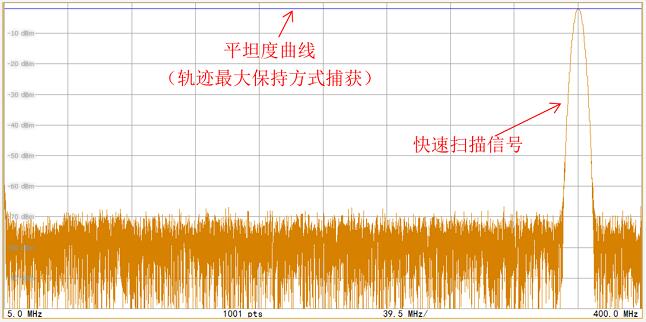

圖4  典型400MHz瞬時帶寬的輸出平坦度

在量子計算領域，脈沖信號是控制比特的主要信號之一。量子計算機調控對脈沖信號質量要求非常高，需要脈沖信號具有極高同步精度、極低過沖、極低噪聲等。1652AM針對量子計算機調控應用，對快沿信號做了特殊優化，采用專利技術，利用相關數字信號處理技術抑制信號過沖，典型輸出脈沖信號過沖抑制如圖5。

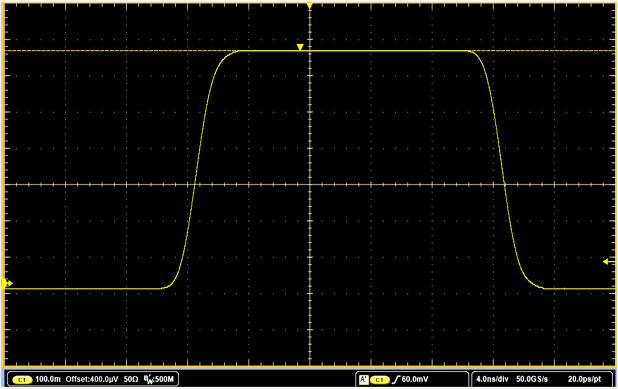

圖5  典型20ns脈寬輸出信號過沖抑制

為了滿足用戶對更多輸出通道的需求，1652AM支持多臺儀器同步互聯，從而擴展出更多輸出通道，如圖6所示，可實現320（或更多）個通道的自同步輸出。為了滿足量子計算機調控對同步精度要求，1652AM采用時鐘與觸發同步、信號延時精密可調等多種先進技術方法，實現單臺儀器各輸出通道的同步精度優于30ps，且信號輸出延時1ps步進可調。同時具備多臺1652AM同步能力，多臺1652AM所有輸出通道的同步精度同樣可達到30ps。

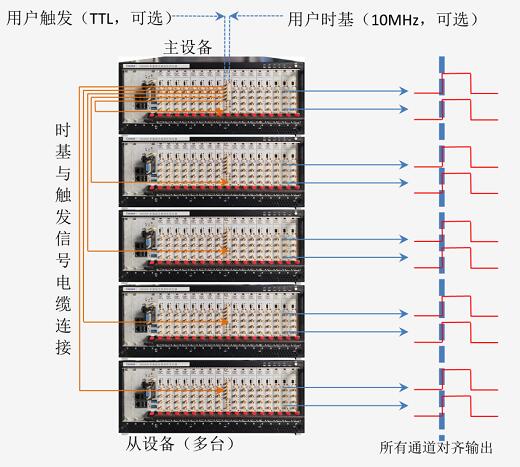

圖6  多臺1652AM精密同步輸出應用
