（一）產品概述

1．磁傳感器的定義和分類

磁傳感器是一種能夠?qū)⒋艌龅拇笮∨c變化轉換為電信號的裝置。本報告涉及的磁傳感器均為基于硅上工藝的傳感器，按原理分為霍爾（Hall）傳感器和磁阻傳感器兩類。

霍爾傳感器主要利用霍爾效應，即當電流垂直于外磁場通過半導體時，垂直于電流和磁場的方向會產生附加電場，從而在半導體的兩端產生電勢差，來檢測磁場的強度。

霍爾傳感器分類如下：

磁阻傳感器主要是在器件內構造薄膜，即給通以電流的材料加以與電流垂直或平行的外磁場，其電阻值會有所增加或減少。通過應用上述物理效應，磁阻傳感器芯片能夠精確測量電流、位置、方向、角度等物理信號。磁阻傳感器按不同原理可分為各向異性磁阻（AMR）傳感器、巨磁阻（GMR）傳感器和隧穿磁阻（TMR）傳感器。

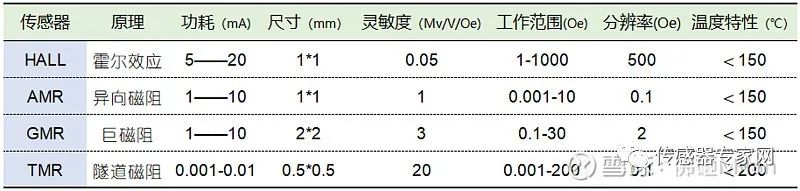

不同技術的磁傳感器部分技術參數如下：

2．技術及趨勢

霍爾技術于上世紀50年代開始發展，首個霍爾傳感器于1960年代問世。隨著CMOS等集成電路工藝的發展，霍爾傳感器以其原理簡單和制造成本低的優勢，快速成為低成本磁場感測的主流傳感器，目前已成為市場上份額最大的磁傳感器芯片，在中國市場占有約69%的份額。但霍爾傳感器在實際應用中也存在一些缺點，例如需要集成聚磁環結構來改變感應方向等。在此背景下，基于磁阻效應的磁傳感器逐漸受到關注。

磁阻效應早在1857年就被發現和驗證，但受限于薄膜技術的發展，其商業化進展相對滯后。隨著IBM突破磁性薄膜技術的量產門檻，AMR傳感器得以成為最早商業化的磁阻傳感器，也是目前應用最為廣泛的磁阻傳感器，檢測頻率、檢測精度以及信噪比等指標均優于霍爾傳感器。1988年GMR原理被首次發現，后續由IBM推出了首顆GMR傳感器芯片并應用于硬盤磁頭；2014年，TDK推出了世界首款TMR傳感器，同樣應用于硬盤磁頭。

綜上，霍爾傳感器、AMR傳感器、GMR傳感器和TMR傳感器都是磁傳感器中的代表性產品，具有不同的特點和優勢，在實際應用中往往根據需求進行綜合考量?；魻杺鞲衅髂壳叭栽趯?shí)際應用中占據最高市場份額，AMR、GMR、TMR等磁阻傳感器憑借高靈敏度等特點，預計將在未來得到進一步發展和推廣，但在實際應用中仍存在許多亟需攻克的技術難點。

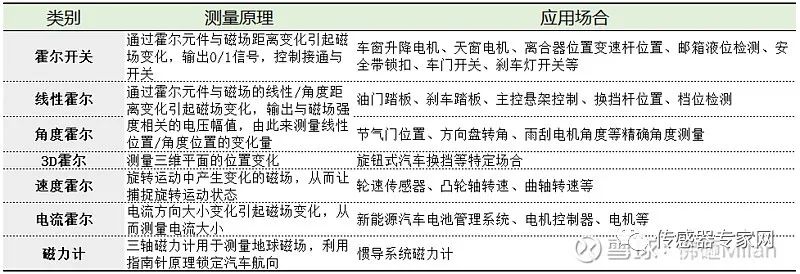

測量原理及應用場合如下：

（二）中國磁傳感器市場分析

1．市場規模和增長趨勢

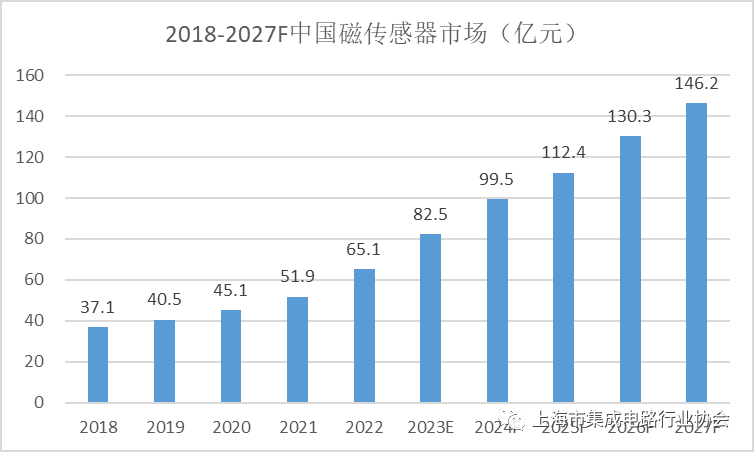

中國磁傳感器市場在過去幾年中一直保持著穩定的增長趨勢，并且預計在未來幾年中也將繼續保持良好的增長勢頭。總體而言，中國磁傳感器市場預計以17.6%的CAGR從2022年的65.1億元增長到2027年的146.2億元。

2．細分品類市場情況

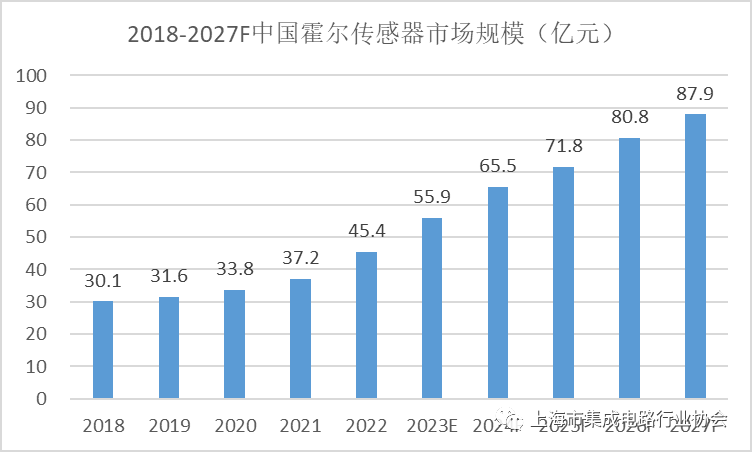

霍爾傳感器是中國磁傳感器市場中占比最大的一類產品，其營收在過去幾年中一直呈現出穩步增長的趨勢，預計未來幾年中也將繼續保持良好的增長勢頭。從2018年到2022年，霍爾磁傳感器的營收增長了50%，在2022年達到45.4億元。預計在2022年到2027年之間將以14.1%的CAGR繼續增長，至2027年達87.9億元。

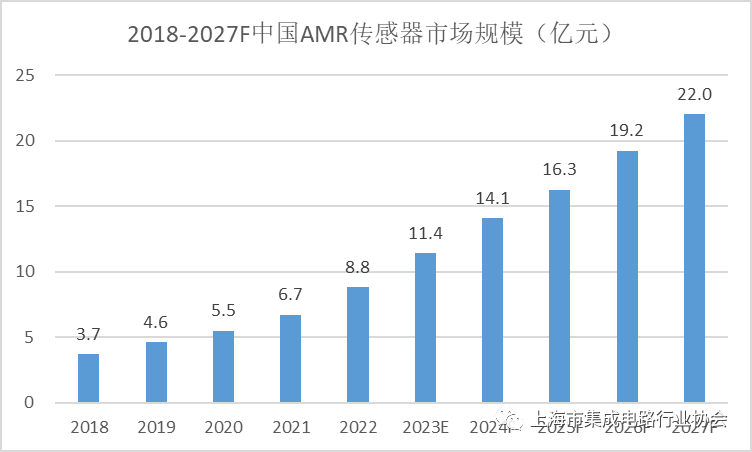

近年來，隨著AMR技術的成熟推廣，AMR傳感器憑借高性能、高性價比等綜合優勢，市場規模迅速提升。2022年，中國AMR市場達8.8億元，并將以20.1%的CAGR增長，至2027年達22.0億元。

GMR在過去幾年中營收相對較小，且增長相對緩慢。2022年中國GMR傳感器市場規模約為3.5億元。預計在未來幾年中，GMR的增長將加速，并將以20.2%的CAGR增長，至2027年達8.8億元。
