在電氣自動化迅速發展的時代，熟悉常用電工儀表是每位電工必修的技能。萬用表、鉗形表和兆歐表是保障我們安全用電的基礎工具，了解它們的使用方法，能讓你在維護電路時游刃有余。

萬用表的實際應用

指針式萬用表的使用

指針式萬用表，作為早期被廣泛使用的電工儀表，盡管如今已逐漸被數字式萬用表所取代，但其多功能和多量程的特點依然賦予它獨特的價值。這個儀表可以測量電壓、電流和電阻等多個參數，對于初學者了解電工基本理論有很大幫助。

“我想你會發現，有時最簡單的工具，能讓我們更深入地理解復雜的原理?！?

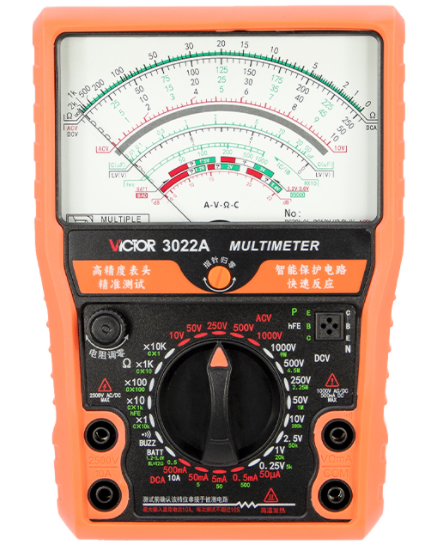

（勝利儀器VICTOR 3022A/3022B 指針式萬用表，該系列萬用電表是目前最新型的稀土磁性材料的高靈敏度指針型萬用電表。儀商網配圖）

然而，指針式萬用表的讀數需要一定的技巧，尤其是對指針的敏感捕捉。雖然在頻繁的應用中，它的使用頻率或許逐漸降低，但在某些特定情況下，如老舊設備維修中，它的價值依然不容小覷。

數字式萬用表的使用

數字式萬用表的問世為電工行業帶來了革命性的變化。其高靈敏度和高準確度，意味著我們可以更精確地測量電氣參數。與模擬儀表相比，數字式萬用表不僅減少了人為誤差，還極大提升了使用的便利性。

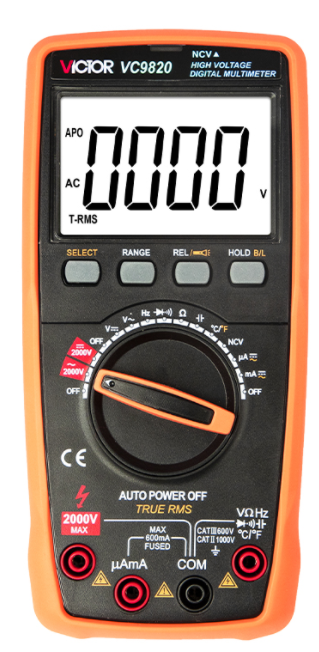

（勝利儀器VICTOR VC9820 2000V高壓萬用表，最高交直流2000V電壓測量。儀商網配圖）

使用數字式萬用表時，首先需選擇合適的參數位置。這包括電壓表（V）、電流表（A）以及電阻表（Ω）的轉撥。然后，操作過程中的細節尤為重要，比如：

- 在測量電壓時，一定要將表筆接到電路的兩端；

- 測量電流時，需要將電路斷開并串聯表筆；

- 測量電阻應確保電源關閉以避免損壞儀表。

此外，使用萬用表時需特別注意誤用檔位的風險。錯誤的檔位可能導致儀表損壞或者操作人員遭受電擊。因此，在開啟測量之前，務必再次確認檔位設置。

數字式萬用表還具有測量二極管的功能，這是其獨特的一點。在實際操作中，我們可以按照以下步驟進行：

1. 檢查表筆：確保表筆完好無損；

2. 選擇量程：通常設置到二極管測量檔；

3. 正反向測試：分別將表筆接在二極管的正負極，觀察顯示屏上的數值；

4. 結果判斷：若在正向連接時顯示值而反向無顯示，則表明二極管是好的。

鉗形表的實際應用

鉗形表是一種專為測量交流電流設計的儀表，其結構設計巧妙，允許用戶通過可張開的鉗口直接夾住電纜來測量電流，而無需斷開電路。這一特性使得鉗形表在電力系統中的應用尤為廣泛，尤其是在高電壓、高電流的場合。

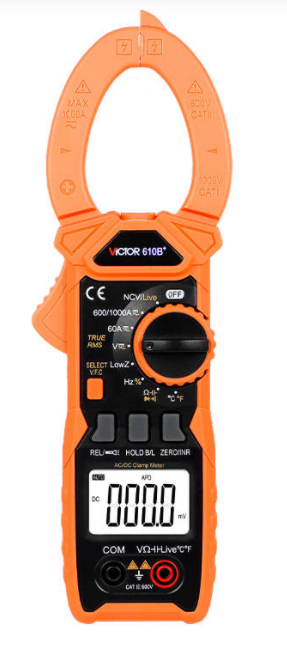

（勝利儀器VICTOR 610B+/610C+鉗形表，交流，交直流電流1000A，浪涌電流，變頻，低阻抗，電容，頻率，溫度。儀商網配圖）

鉗形表的原理與說明

鉗形表的工作原理基于電磁感應。當電流通過導體時，會在周圍產生磁場，鉗形表通過內置的傳感器感應到這個磁場，并將其轉換為相應的電流讀數。這種非接觸式測量，不僅提高了安全性，還簡化了操作流程。

功能與技術參數

鉗形表通常具備多種額外功能，例如測量電壓、電阻、頻率，以及一些更高級的型號還支持溫度測量等。消費者在選購時，應根據自身需求考慮相應的技術參數，如量程范圍和功能配置。

使用步驟

使用鉗形表進行測量時，我們可以遵循以下步驟：
