所有ICT業內人士都聽說過局域網(LAN)，而且可能知道局域網是一個由無數設備組成的網絡——計算機、服務器、Wi-Fi接入點、VoIP電話，監控攝像頭等等。所有這些設備都連接在同一個物理位置。

由于從技術層面上講，虛擬局域網(VLAN)在物理角度上并不存在，其本質表現為物理上獨立的局域網，并基于功能實現流量隔離，尤其對于只習慣于處理物理基礎設施的安裝人員和技術人員來說，更令人困惑。

今天帶你深入了解一下，為什么要使用VLAN，以及其對電纜設備的故障診斷和排除有何影響。

VLAN的目的是什么，我們?yōu)槭裁葱枰猇LAN？

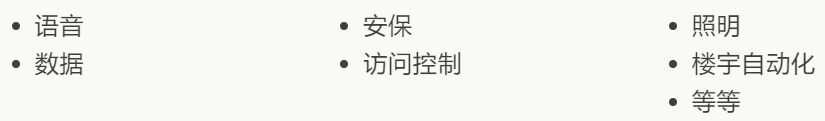

任何典型的LAN環境都包括各種各樣的設備和計算機系統，它們都有各自的用途。有些設備應用是特有的：

而其他LAN設備功能可能是：

連接到LAN的所有設備和系統可以位于設施內的任何位置，但這并不意味著所有設備都應能夠相互通信，并具有相同的用途和權限。

如果LAN上的所有設備都能夠相互通信、查看彼此的流量，以及訪問相同的系統，則會產生潛在的內部安全問題，想象一下，銷售部門內的任何人員都可以訪問會計或人力資源系統。這也意味著所有設備都位于同一廣播域中。這意味著，域內的所有設備都會接收廣播流量，這是所有LAN發布和發現資源的固有能力。讓所有設備都駐留在同一個廣播域中會導致網絡擁塞和性能下降，并使網絡容易遭受分布式拒絕服務攻擊和其他網絡安全漏洞的影響。

顯然，將各種LAN設備和系統隔離到更小的網絡中很有意義，這樣可以防止上述問題，同時為不斷出現新系統和應用程序的數字世界提供更好的網絡管理。雖然可以通過將LAN分解成更小的物理子網來實現隔離，但這需要多個交換機、路由器、接入點和基礎設施，這種方法非常低效、難以管理，且成本高昂。

想想看：在電信機房中設置單獨交換機，或在給定空間內為每個系統和功能配備多個Wi-Fi接入點，這樣做真的有意義嗎？如果設備或系統需要轉移到一個全新空間，您該怎么辦？這就是我們需要VLAN的原因所在。

總而言之，VLAN的目的以及我們需要VLAN的原因在于為安全性、網絡管理和可擴展性提供分隔，同時顯著減少網絡上的廣播流量和擁塞。

VLAN是如何工作的？

VLAN通常建立在OSI模型的第2層數據鏈路層，但也可以在第3層網絡層，以實現VLAN間路由(使流量從一個VLAN流向另一個VLAN)。當今的大多數交換機都支持VLAN，并且VLAN是通過交換機軟件配置的，該軟件允許網絡管理員利用VLAN標簽將特定的交換機端口分配給特定的VLAN?？梢栽谔囟ń粨Q機上建立的VLAN數量取決于交換機本身，但根據IEEE 802.1Q標準，該標準定義了以太網幀VLAN標簽，網絡上第2層VLAN數量不能超過4,096個。本文中我們將不會對此進行詳細介紹，但應指出的是，交換機端口可以配置為屬于單個VLAN的接入端口，或配置為支持多個VLAN的中繼端口。

VLAN可以根據接口、MAC地址、IP地址、協議或這幾項的組合來進行分配。這樣組織能夠以最適合特定需求的方式進行配置，例如根據用戶或業務功能進行配置。反過來，這也簡化了網絡管理、增強了靈活性，因為設備和系統可以在物理上位于任何地方，并且可以在設施內隨意移動，同時保持位于同一VLAN內。由于只有同一VLAN內的設備和系統才能相互通信，因此提高了安全性。流量問題也得以改進，因為每個VLAN都有其各自的廣播域——一個域內的設備發送的廣播不會轉發給另一個域內的設備。VLAN還支持可擴展性，隨著網絡的增長，可以創建更多的VLAN，從而增加域的數量，但可以保持較小的規模，以保持網絡性能、防止擁塞。

總之，VLAN的工作原理是將特定的交換機端口分配給VLAN，利用支持VLAN的交換機上的交換機軟件來完成配置。

如何對VLAN進行故障診斷和排除?
