在復雜多變的工業環境中，精準、高效的檢測工具是確保生產線穩定運行、提升生產效率的關鍵保障。福祿克（Fluke）作為電子測試儀器領域的領航者，其125B示波表憑借卓越的性能、豐富的功能以及高度的靈活性，成為了眾多工程師和技術人員應對工業檢測挑戰的得力伙伴。

Fluke 125B 特點：

一、精準觸發，穩定捕獲

福祿克125B示波表搭載了先進的Connect-and-View?自動觸發技術：

通過觸發條件精準捕獲快速變化的復雜波形。

結果清晰，保障測量穩定，精確。

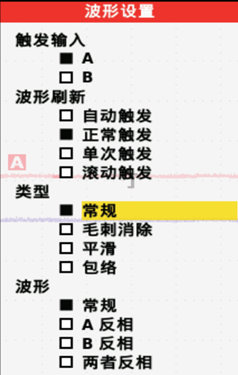

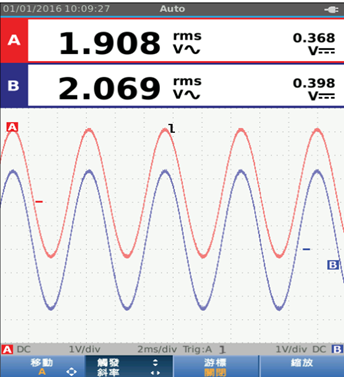

選項欄、結果顯示圖

二、智能讀數、高效分析

IntellaSet?自動讀數功能是福祿克125B示波表的另一大亮點，可快速獲取準確信息，提升測量效率。

利用先進算法，智能分析數據，可同時監測兩條電路的電壓、電流等，并通過內置功率測量功能，精確計算有功功率、無功功率、功率因數等。

自動選擇顯示關鍵參數：如電壓、電流、頻率等，無需手動調整，即可快速獲取所需的信息。

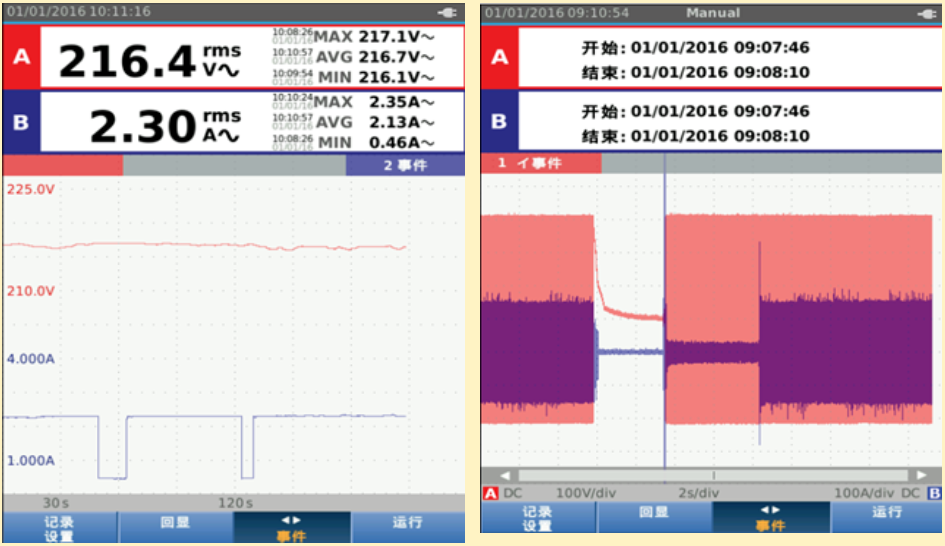

結果圖

三、全面監測，洞察細節

支持諧波測量，揭示潛在電能質量問題。

支持Wifi，光口傳輸，高效傳輸數據，便于分析。

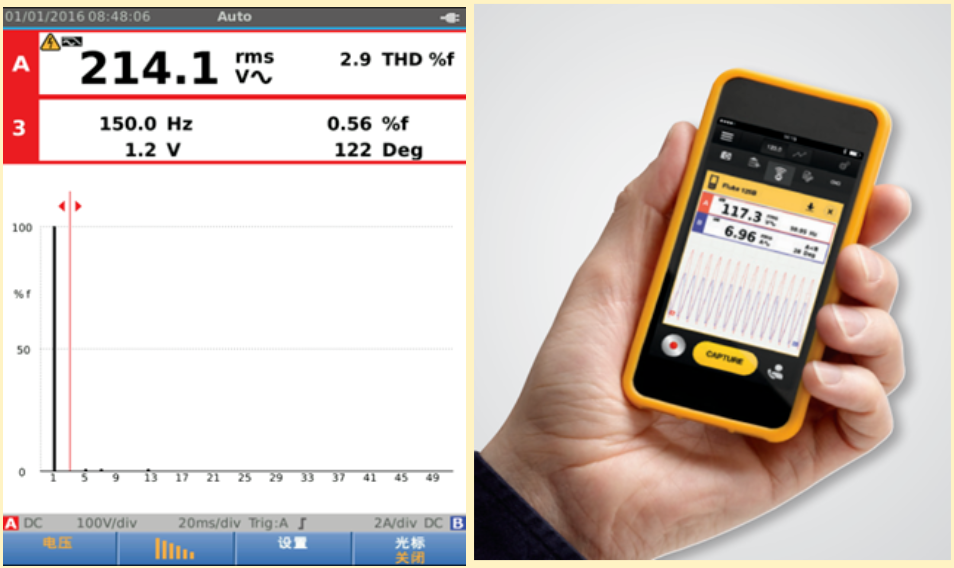

諧波結果與Wifi傳輸圖

應用案例：

使用Fluke ScopeMeter 125B對Foundation現場總線裝置進行故障排查。

工業現場總線網絡在工業環境中發生故障會影響 PLC、網絡控制器和其他支持過程控制的儀器等靈敏電子設備損壞。這些外部工業影響分為兩大類：

具有破壞性的環境條件：機械振動、溫變、高濕度、化學物品等造成的環境影響。

來自各種來源的電氣干擾。

故障排查步驟：

1：記錄系統最新變化，測試故障點。

2：分析近期對設備做出的改動，記錄并分類出故障與非故障設備。

3：對記錄結果進行對比，并針對性測量。

具體實施：

將兩探針連接到兩導線，記錄得到的電容結果，若無法得到電容值，則代表出現故障。

若電容符合預期值，在兩根導線之間的干線末端制造一個短路，然后在控制室一側來測量這些導線之間的電阻。電阻讀數應該較高，在幾兆歐范圍內。較低的數值表明與屏蔽端之間發生短路。

重復1，2操作，確認無誤后，即可進行上電。使用Fluke125B測量電源電壓，不正確的電壓會造成很大的影響。

Fluke 125B 還可以使用眼圖模式來目視檢查總線上的信號。任何繪制的曲線都會保留在屏幕上，通過眼圖模式，也可對網絡上的噪聲電平進行分析。
