前言

低壓配電系統是指用于將來自電源的電能按照一定的電壓等級和負荷要求分配到用戶終端的系統。該系統內設備通常的電壓等級在1000V AC和1500V DC及以下。

低壓配電系統是指用于將來自電源的電能按照一定的電壓等級和負荷要求分配到用戶終端的系統。

在低壓配電系統中，電路的絕緣性能和線路相序關乎配電系統的正常運行以及電氣安全?！督涣?000V和直流1500V及以下低壓配電系統電氣安全 防護措施的試驗、測量或監控設備》GB/T 18216和《低壓電氣裝置 第6部分:檢驗》GB/T 16895.23-2020，對于低壓配電系統中電氣設備的絕緣電阻和線路相序測試提出了明確的要求。

該系統內設備通常的電壓等級在1000V AC和1500V DC及以下。

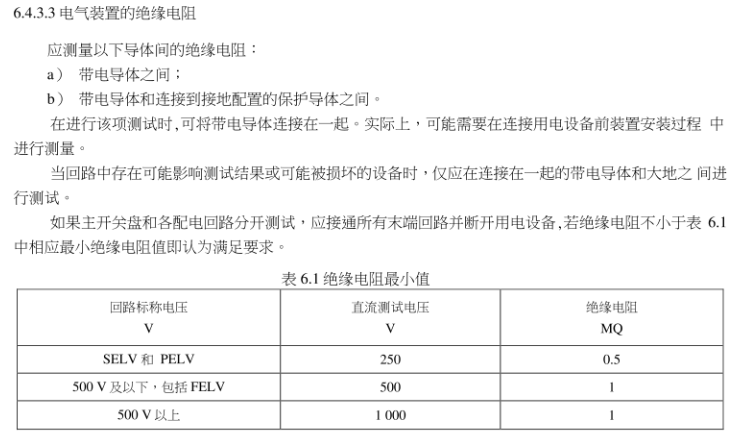

低壓配電系統的絕緣性能要求

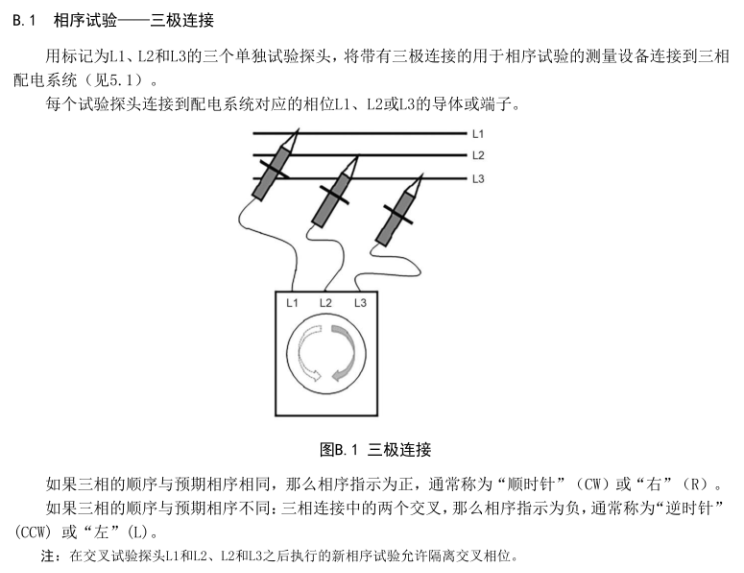

低壓配電系統的相序測試要求

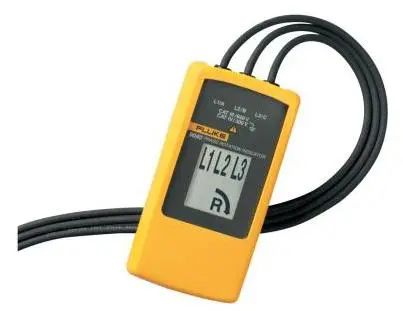

福祿克 1508絕緣電阻測試儀和福祿克 9040相序旋轉指示儀可幫助用戶快速判斷設備的絕緣性能和線路的相序正確性，降低設備安裝和運行過程中存在的風險。

1、絕緣性能的重要性

配電系統需要有足夠的絕緣性能確保系統的安全運行。當絕緣性能下降，在一定條件下將出現漏電現象，存在設備跳閘、人員觸電和短路火災等風險。

絕緣性能下降的主要原因

機械損壞：機械運動或振動可能會導致絕緣材料的破損，進而造成絕緣性能下降。

熱損壞：絕緣材料長期暴露在高溫環境下，會出現分解、變硬和變脆等老化現象。此

腐蝕損壞：在較高濕度和存在化學物質的環境中，絕緣材料可能會被逐漸腐蝕，導致絕緣性能下降。

確保絕緣性能的方法

選擇合適的絕緣材料：絕緣材料通常包括：聚乙烯、聚氯乙烯、橡膠、絕緣紙、絕緣膠和絕緣油等。這些材料可以有效地將電氣設備內部電流和外部環境相隔離，確保絕緣性能；

設計合理的絕緣結構：結構設計時應充分考慮設備的使用環境和工作條件。若存在高溫、高濕等惡劣條件，應選擇具有耐高溫和耐濕特性的絕緣材料，并通過增加絕緣層數提高絕緣結構的可靠性。

進行嚴格的絕緣測試：設備安裝和日常巡檢應該嚴格按照指導方法或標準，對絕緣電阻和介電強度進行測試。通過這些測試可以幫助用戶及時發現絕緣故障，確保設備的安全運行。

因此，低壓配電系統的定期絕緣性能檢測對設備的長期安全運行至關重要。

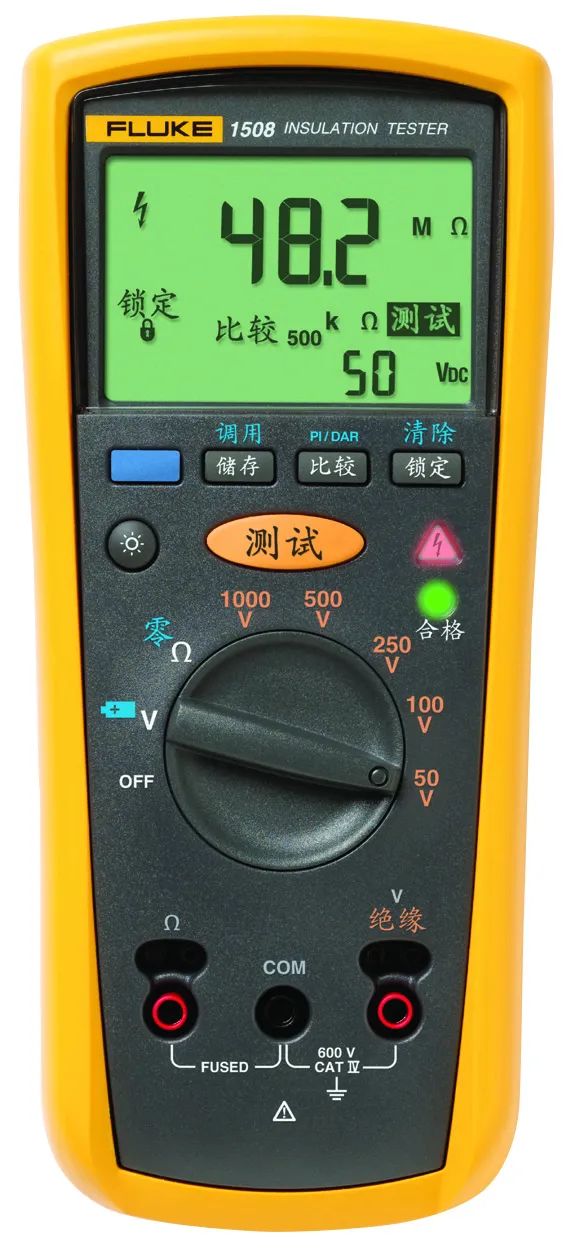

Fluke 1508絕緣電阻測試儀

1.數字“搖表”，只需點擊測試鍵，可輕松獲取絕緣電阻值；

2.特別設計的遠程表筆，測試更從容；

3.支持50/100/250/500/1000V絕緣電壓測試，充分滿足國標對于低壓配電系統中各項部件的絕緣性能測試要求；

4.CAT Ⅳ 600V安全等級，保障用戶的測試安全。

2、線路相序的重要性
