在大規模光伏系統不可或缺的各種組件中，匯流箱在整合和管理光伏組串的電力輸出方面發揮著關鍵作用。

確保匯流箱的可靠性、安全性和效率對于最大限度地提高能源生產和降低運營風險至關重要。無論是系統投入使用之前的調試階段，還是后期運維，都需要對匯流箱的關鍵性能進行驗證測試，以確保所有組件正確、安全地運行。

01【光伏匯流箱的重要性】

匯流箱充當光伏陣列中的中心樞紐，多個光伏組串的輸出在這里匯聚，然后連接到逆變器并最終進入電網。匯流箱中通常裝有關鍵組件，例如保險絲、斷路器、浪涌保護裝置和監控設備，能夠?qū)崟r監測和診斷光伏組串性能，并確保光伏系統不受到雷擊、電網干擾等外部因素引起的電壓浪涌及過電流損害。

02【絕緣電阻測試】

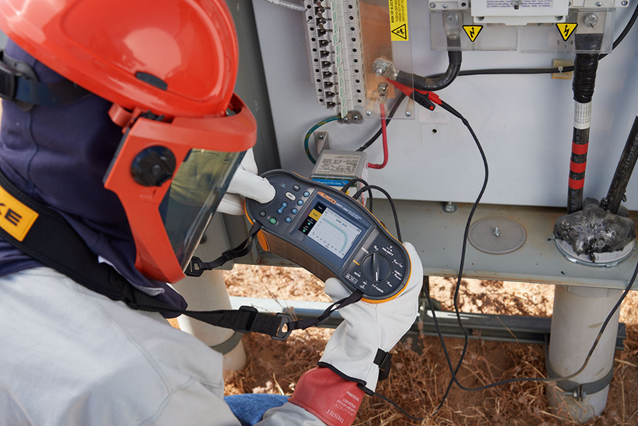

絕緣電阻測試是匯流箱調試的一個關鍵方面，旨在驗證連接到匯流箱電路的電氣絕緣完整性。這項測試至關重要，原因如下：

檢測絕緣問題：絕緣電阻測試有助于識別潛在的絕緣老化或損壞問題。這些問題如果不加以控制，可能會損害整個光伏系統的可靠性和安全性。

防止電氣故障：通過確保足夠的絕緣電阻水平，技術人員可以降低電氣故障的風險，例如電弧故障、接地故障或泄漏電流，這些故障可能導致系統停機和運營效率低下。

合規性和安全性：IEC 62446-1 / GB/T 37655.1標準明確要求，需要在光伏組串、匯流箱、逆變器等設備的調試及維護階段，使用專業的絕緣電阻測試儀器進行絕緣電阻測試，以確保符合安全規范和行業標準。

03【診斷絕緣問題】

一般來說，在正常工作條件下，大多數電氣設備（包括匯流箱中的電路）的絕緣電阻通常要求高于 1 MΩ。具體可接受的最小絕緣電阻值因設備類型、操作環境以及適用標準或制造商規格等因素而異?？赡艹霈F(xiàn)的絕緣問題包括：

低絕緣電阻：如果測得的絕緣電阻值明顯低于期望閾值（如低于1 MΩ），則表明電路內可能存在絕緣劣化、濕氣進入或其他電氣故障。

可變絕緣電阻：測試過程中絕緣電阻值波動或不穩定可能表明存在水分或絕緣擊穿點等問題，這些問題在不同測試條件下會發生變化（例如，如果采用斜坡測試，則測試電壓不同）。

與其他類似電路的區別：絕緣電阻值可能高于可接受的限值，但低于其他類似電路的測試結果。這可能表示該電路存在需要進一步調查的問題。

04【FLUKE專業絕緣測試解決方案】

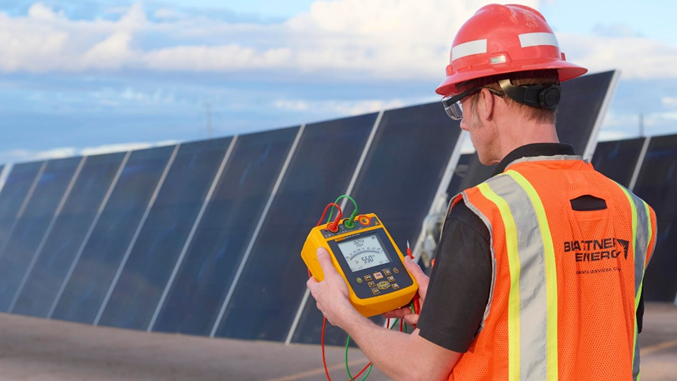

Fluke為工程師提供了全面、高效和安全的絕緣電阻測試解決方案，能夠覆蓋高達10kV的絕緣電阻測試。同時，其配備的一鍵計算、斜坡測試、自動放電、高CAT安全等級和便攜性等功能和特點，為光伏系統提供了高效、安全且易于管理的絕緣測試方法。通過Fluke Connect無線數據傳輸功能，可在手機和PC端遠程查看管理數據，不僅提高了測試的準確性和效率，還增強了現場工作的安全性，確保了光伏系統的穩定運行和長期可靠性。
