反射測量是通過比較A/B接收機與參考接收機中的信號進行的，這稱為比值測量。對于理想的反射測量， A/R1 或 B/R2 接收機的頻響應該是完全相同的。實際上這是不可能的，這就會引起反射跟蹤誤差，是由各種測試偏差引起的矢量和誤差，誤差的幅度和相位都會隨頻率變化。

傳輸跟蹤誤差

與反射跟蹤類似，對于理想的傳輸測量，A 與 R2 或 B 與 R1 接收機的頻響應該是完全相同的。實際上這是不可能的，這就會引起傳輸跟蹤誤差，是由各種測試偏差引起的矢量和誤差，誤差的幅度和相位都會隨頻率變化。

反射與傳輸跟蹤誤差主要由以下的原因引起：

①信號分離器件。

②測試電纜與適配器。

③參考和測試信號路徑間的差異。

02、測試方法

1）開機預熱60分鐘以上；

2）按【Preset】>【Power】>【-5】，按回車鍵；

3）按【Sweep】>【掃描點數】，并鍵入4001；

4）按【Avg BW】>【中頻帶寬】，并鍵入10Hz；

5）按【Cal】>【智能校準】，進行端口1和端口2的全雙端口SOLT校準；

6）完成校準后斷開測試電纜校準面；按測量要求設置起始頻率和終止頻率范圍:10MHz~40GHz；

★端口1傳輸跟蹤：

7）按【Meas】>【 S12 】；

8）在所需頻段范圍內搜索最大值和最小值，其中絕對值較大者為端口1傳輸跟蹤；

★端口2傳輸跟蹤：

9）按【Meas】>【 S21 】；

10）在所需頻段范圍內搜索最大值和最小值，其中絕對值較大者為端口2傳輸跟蹤；

★端口1有效負載匹配：

11）按【Meas】>【 S11 】；

12）在所需頻段范圍內搜索最大值為端口1有效負載匹配；

★端口2有效負載匹配：

13）按【Meas】>【 S22 】；

14）在所需頻段范圍內搜索最大值為端口2有效負載匹配；

★端口1反射跟蹤：

15）在端口1連接短路器，按【Meas】>【 S11 】，按【Math】>【內存】>【歸一化】；

16）在所需頻段范圍內搜索最大值和最小值，其中絕對值較大者為端口1反射跟蹤；

★端口1有效源匹配：

17）按【Math】>【內存】>【數據計算】>【數據+內存】；

18）在端口1連接開路器，按【Scale】>【參考電平】，并鍵入-50；

19）在所需頻段范圍內搜索最大值，將得到的光標值減去6為測試端口1有效源匹配；

★端口1有效方向性：

20）在端口1連接負載，按【Math】>【內存】>【數據計算】>【關閉】；

21）在所需頻段范圍內搜索最大值為端口1有效方向性；

在端口2重復上述15-21步操作，可測的端口2反射跟蹤、有效源匹配、有效方向性；

重復上述步驟測量端口3/4的指標。

03、實測結果

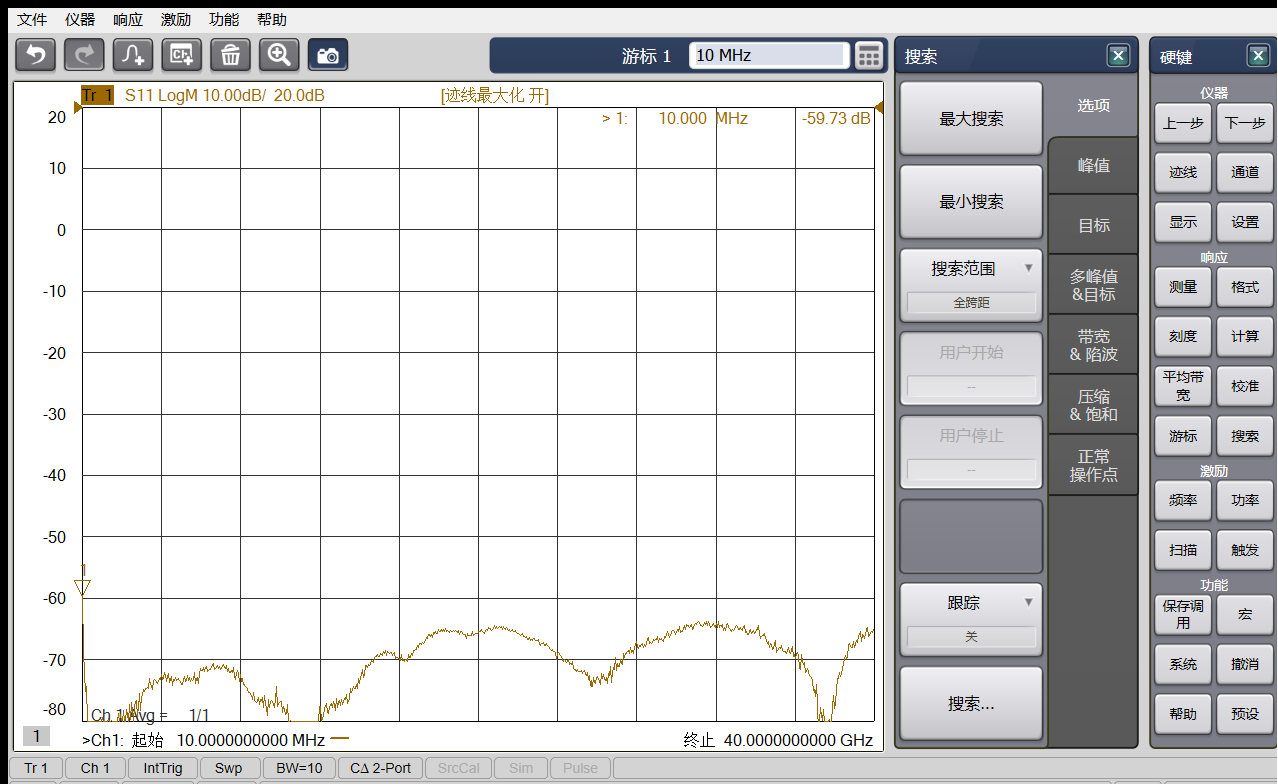

圖1. SP850P矢量網絡分析儀一端口方向性，全頻段優于-60dB
