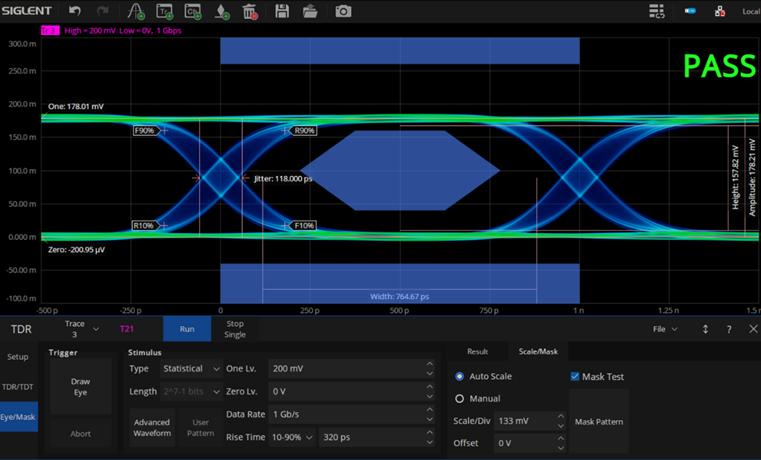

圖4 TDT模式下的眼圖測試

TDA是更精簡高效（價格也略低）的時域測試，能實現特性阻抗等測試，可以同時顯示時域和頻域測試結果，但是不能生成眼圖。而TDA選件目前能完整的支持SSM5000A系列開關矩陣，實現多端口的線纜、線束、PCB板測試。適合于生產線的大批量測試。

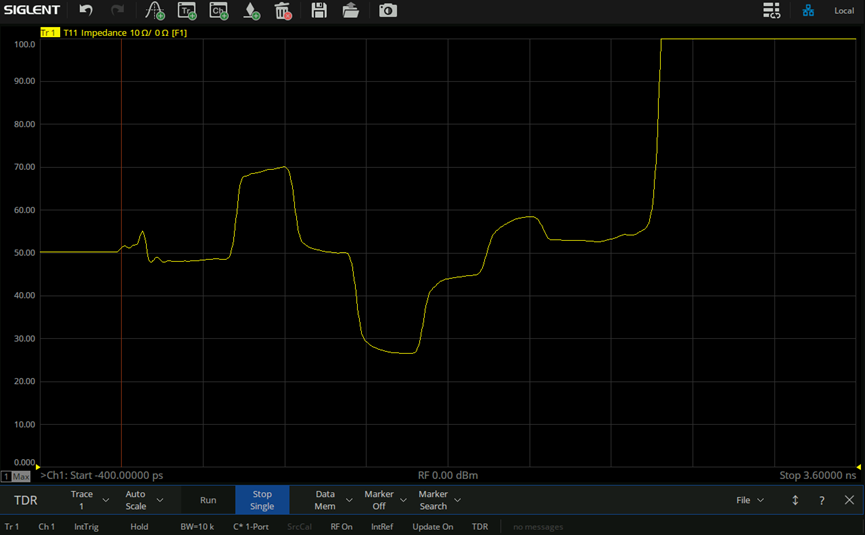

圖5 TDA模式下的特性阻抗測試

小結

面對高速數據傳輸?shù)奶魬?zhàn)，工程師們不斷探索新的技術路徑，如差分電路與千兆位串行互連，以克服傳統并行總線的局限。借助鼎陽科技矢量網絡分析儀SNA5000/6000系列配備開關矩陣SSM5000A系列開關矩陣進行測量及校準，搭配時域測試選件，即可應對復雜的測試需求，以確保高速數字互連的性能與可靠性。
